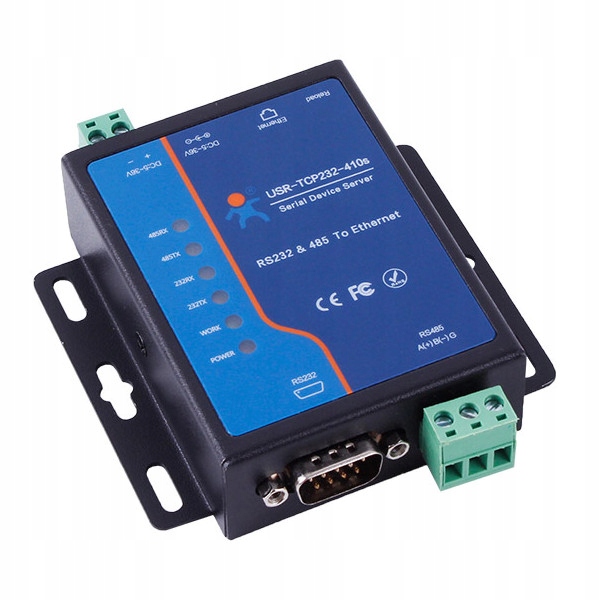

Преобразователь RS232/RS485 в Ethernet

USR-TCP232-410s H7 EDGE — это сервер последовательных устройств с двумя портами, который позволяет подключать устройства 1×RS232 и 1×RS485 к сети TCP/IP. Он поддерживает двустороннюю связь, преобразование протокола Modbus RTU/TCP, периферийные вычисления и другие расширенные функции. Устройство построено на базе ядра Cortex-M7 с частотой до 400 МГц, что обеспечивает высокую скорость обработки и стабильную передачу данных.

Описание:

• Два последовательных порта: RS485 + RS232, могут работать одновременно.
• MQTT: Подключение к платформам IoT через стандартный MQTT.
• SSL-шифрование: Обеспечивает безопасность передачи данных.
• Периферийные вычисления: До 300 точек данных, отчеты в формате JSON формат.
• Шлюз Modbus: преобразование протокола Modbus TCP/RTU.
• Промышленный дизайн: −40…+85 °C, питание 5–36 В постоянного тока.
• Протоколы: TCP/UDP/MQTT/HTTP.
• Пользовательский веб-сайт: возможность полной персонализации.

Спецификация Ethernet:

• Разъем RJ45.
• Скорость передачи: 10/100 Мбит/с.
• Безопасность: электромагнитная изоляция 2 кВ.
• Поддерживаемые протоколы: IP, TCP, UDP, ARP, ICMP, DHCP, DNS, клиент HTTPD, Websocket.
• Кэш TX: 16 Кбайт.
• Кэш RX: 16 Кбайт

Спецификация RS485/RS232:

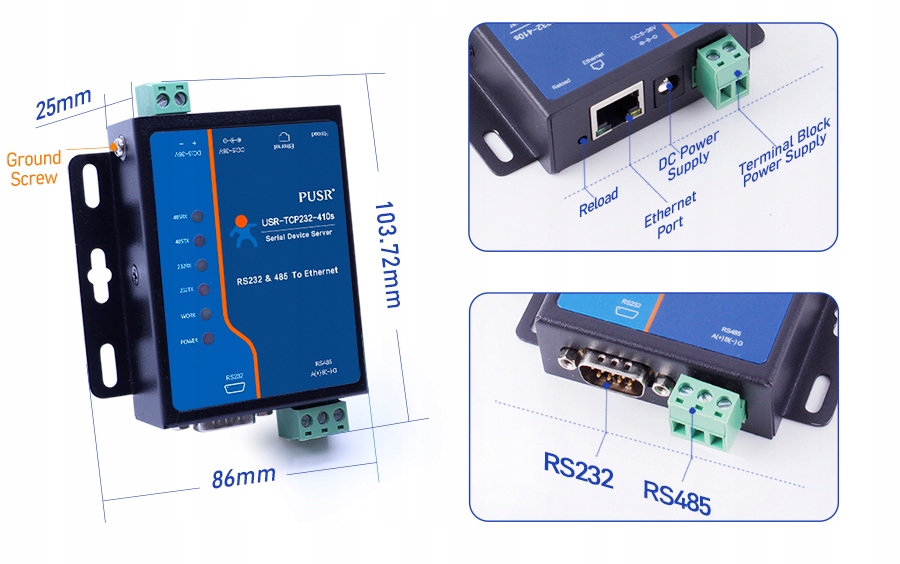

• Разъемы:

  RS485 (винт A+, B-, GND)

  RS232: штекер DB9

• Количество битов данных: 7 бит, 8 бит
• Количество стоповых битов: 1.2
• Проверка четности: нет, нечетный, четный, метка, пробел
• Скорость передачи данных RS232: 600–230,4 Кбит/с
• Скорость передачи данных RS485: 600–1 Мбит/с
• Кэш TX: 2 Кбайт, Кэш RX: 2 Кбайт
• Аппаратное управление: RTS/CTS
• Защита: RS485: защита от электростатического разряда 2 кВ, молниезащита, защита от перенапряжения, защита от перегрузки по току.
• Защита: регистры повышения/понижения RS485: 2,2 кОм.

Ссылка на документацию, программное обеспечение https://www.pusr.com/products/modbus-serial-to-ethernet-converters-usr-tcp232-410s.html

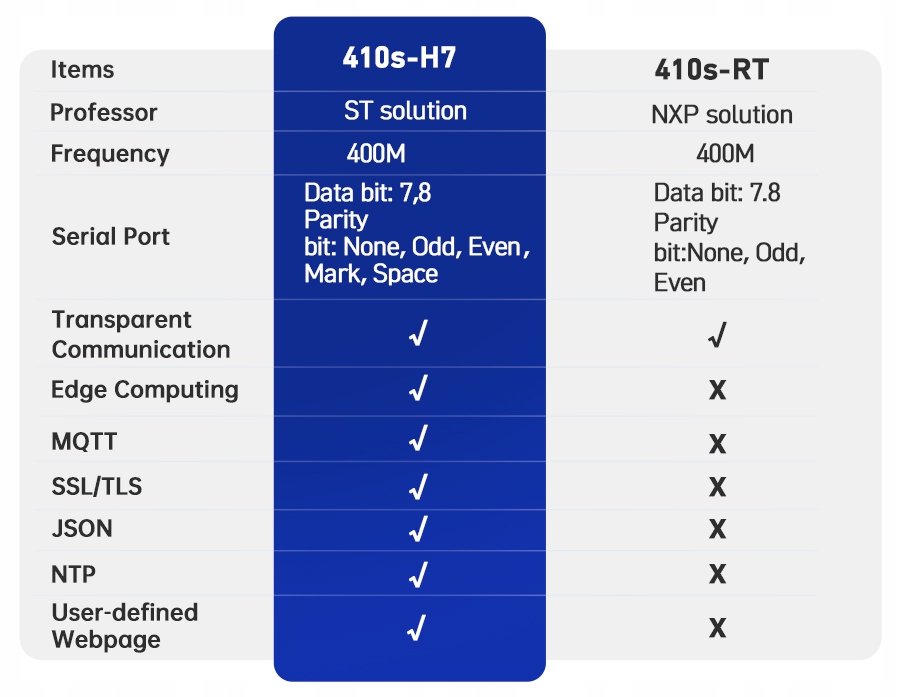

Ссылка ведет на страницу с описанием продукта, который доступен в нескольких версиях, на этом аукционе вы купите версию USR-TCP232-410s H7, обратите на это внимание.

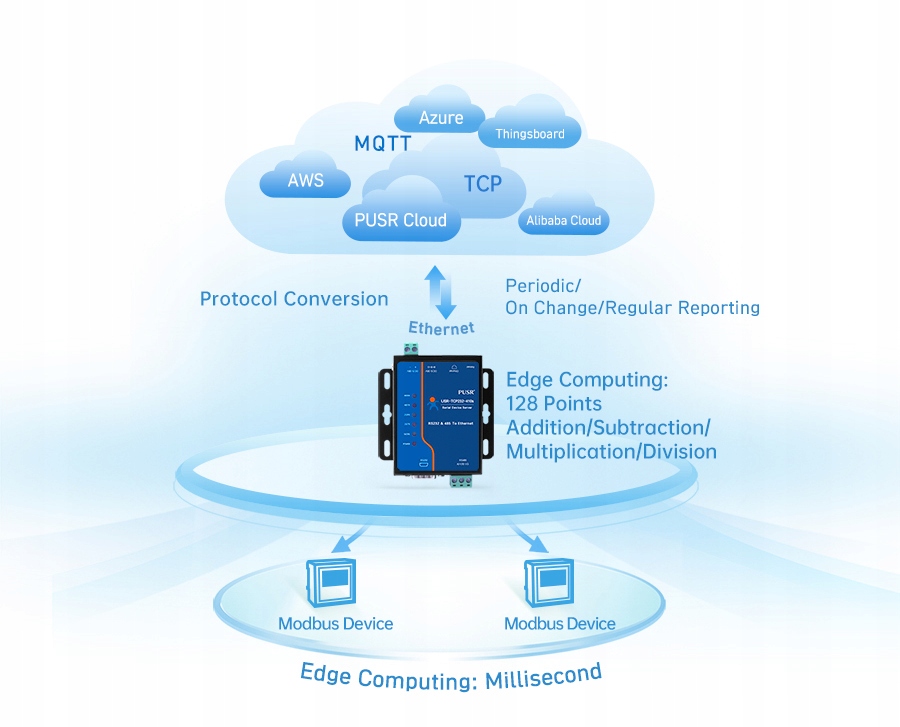

Периферийные вычисления

Устройство собирает данные через Modbus RTU/TCP, декодирует их и выполняет вычисления на устройстве, а затем публикует результаты в JSON через MQTT/TCP/UDP/HTTP. Поддержка до 128 точек данных снижает нагрузку на сервер и сетевой трафик.

В комплекте:

Практическое применение USR-TCP232-410S H7

• Интеграция ПЛК/SCADA и серверов - шлюз Modbus RTU⇄TCP для локального или удаленного мониторинга/управления последовательными устройствами.
• Системы пожарной сигнализации - подключение датчиков/контроллеров RS485/RS232 и отправка сигналов тревоги на удаленные устройства сервер.
• Промышленное освещение (залы, шахты) - удаленное управление и диагностика светильников/контроллеров, автоматическое сообщение о неисправностях.
• Мониторинг систем водоснабжения - удаленный просмотр работы насосов, расходомеров и контроллеров по IP-сети. (pusr.com)
• "U-IoT" существующих устройств RS232/RS485 - переход с RS на Ethernet/Интернет без замены оборудования (удаленный доступ, сервис).

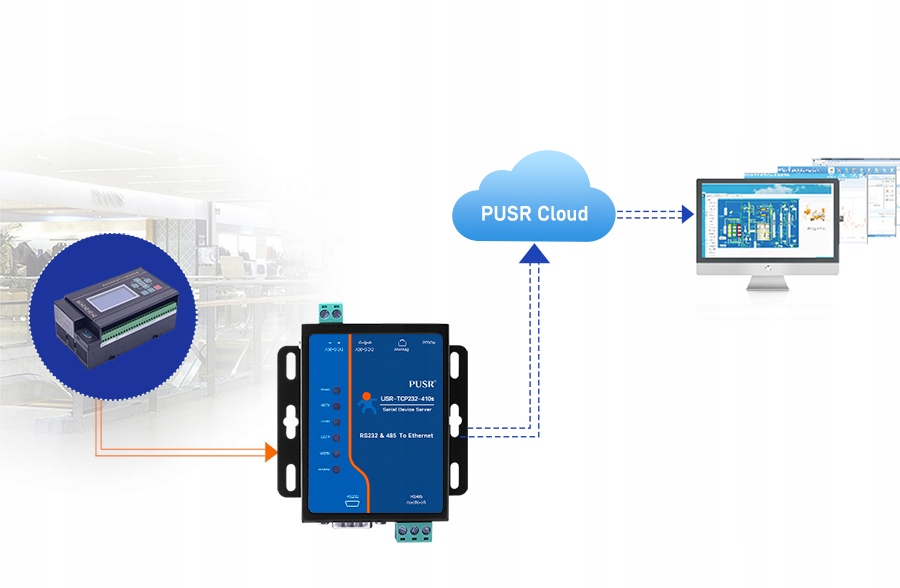

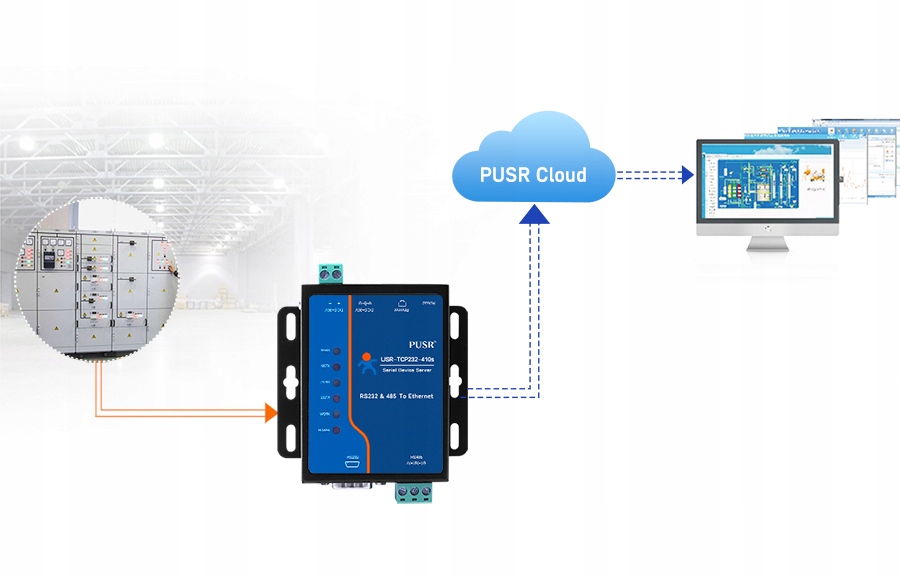

• Сбор и публикация данных в облако - Сбор Modbus, декодирование на устройстве и отчетность в JSON через MQTT/TCP/UDP/HTTP (разгрузка) сервер).
• Применение в сложных промышленных условиях – металлический корпус, широкий диапазон питания 5–36 В постоянного тока, эксплуатация −40…+85 °С, высокая ЭМС устойчивость.
