Наиболее важные функции:

• 1 конвертер RS232 и 1 RS485 Modbus в Ethernet.
• 1 конвертер RS232 и 1 RS485 Modbus в Ethernet.
• Блок питания поддерживает широкий диапазон входного напряжения 5–36 В постоянного тока.
• Поддержка TCP-сервера/клиента, UDP-сервера/клиента, https-клиента, виртуального COM.
• Поддержка Modbus RTU для Modbus TCP
• Поддержка Modbus RTU для Modbus TCP
• Поддержка Modbus RTU для Modbus TCP
• li>
• Поддержка управления потоками CTS/RTS, XON/XOFF.
• Поддержка 1 последовательного порта RS-232, 1 RS-485 и 1 самоадаптивного интерфейса Ethernet 10/100Base-T (X)< /li>
• Настройка через страницу веб-сервера, AT-команды и утилиту Windows

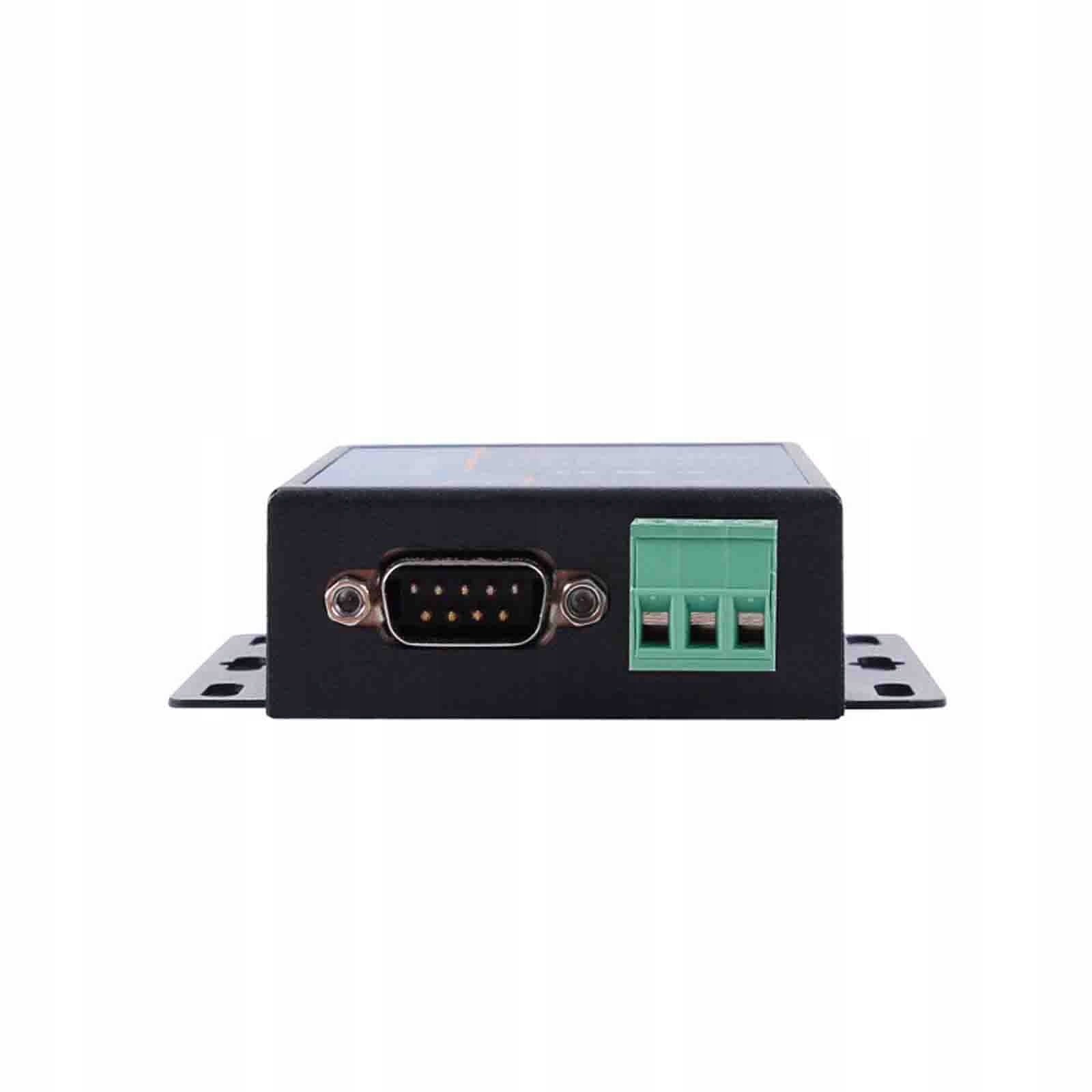

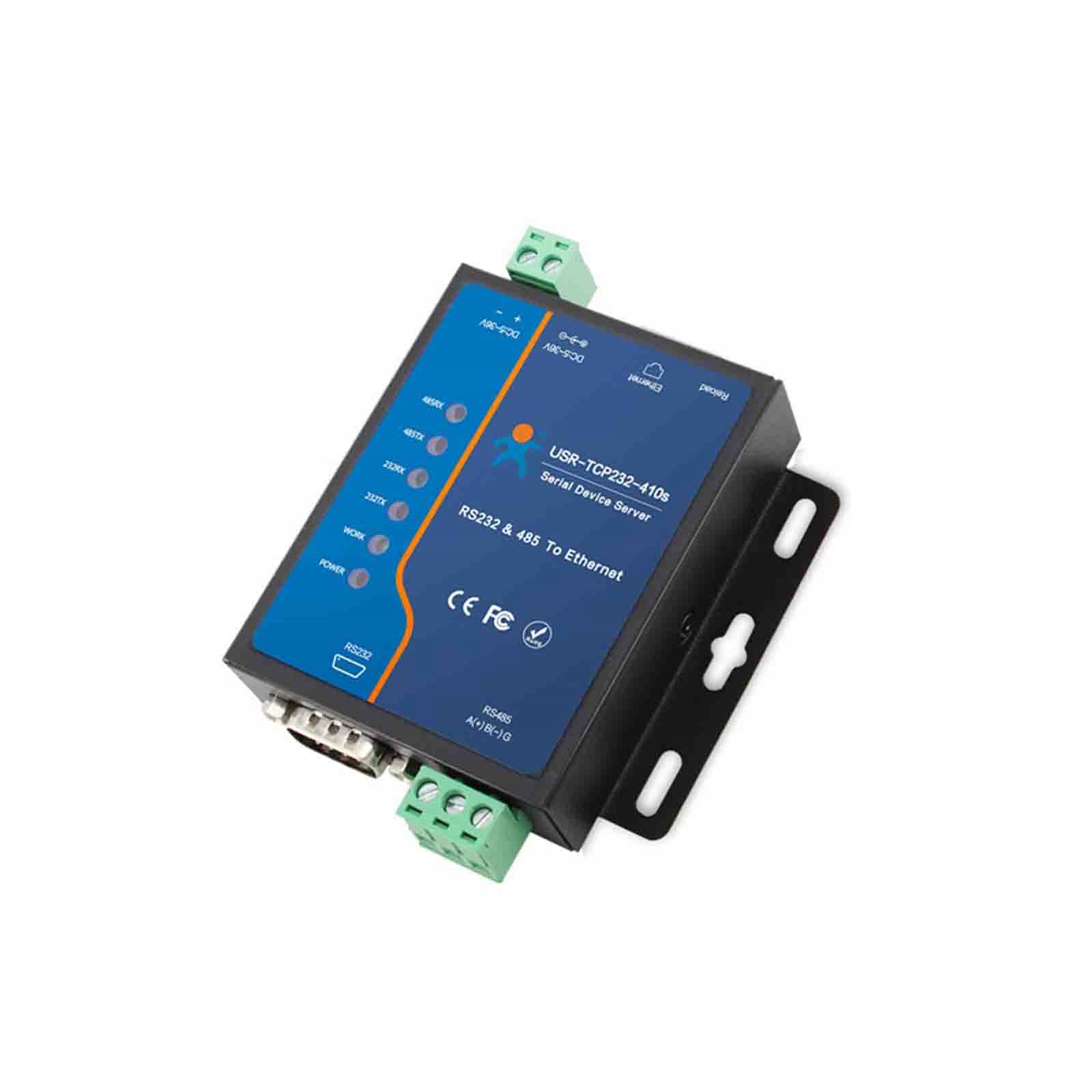

USR-TCP232-410s — промышленный медиаконвертер RS232/RS485 в LAN в металлическом корпусе.

Устройство обеспечивает прозрачную передачу данных. .

Поддерживает протоколы Modbus RTU и TCP IP. Устройство основано на решении TI Cortex M4, что делает обработку сигналов более эффективной и надежной.

Регистрационный пакет + двунаправленный пакет Heartbeat + Keep Alive

Когда usr-tcp232-410S действует как TCP-клиент, он автоматически отправляет предварительно зарегистрированные пакеты на TCP-сервер для идентификации этого TCP. Сеть + пакет контрольного сигнала последовательного порта + Keep Alive, активно поддерживает контрольное соединение с терминалами устройств и серверами, обеспечивает стабильность системы.

Мониторинг пожарной сети

USR-TCP232-410S обменивается данными с портом электрическая пожарная сигнализация с последовательным интерфейсом RS232/485 и быстро передает информацию о тревоге на облачную платформу, чтобы напомнить персоналу о необходимости ликвидации пожара.

Интеллектуальные осветительные устройства на заводах и при мониторинге шахт

Традиционные осветительные устройства в заводы и шахты в основном контролируются людьми и не могут реализовать связь между производством и мониторингом, что приводит к расточительству энергии. USR-TCP232-410S обменивается данными с последовательным осветительным оборудованием по сети, удобен для управления освещением и может инициировать отчет об ошибках оборудования.

Мониторинг системы водоснабжения

В последнее время сеть водоснабжения специализируется на связь, она по-прежнему опирается на последовательную связь и подходит только для работы с одной машиной и ограниченного расстояния передачи, что затрудняет обслуживание системы. USR-TCP232-410s поддерживает последовательный порт в сеть, контролирует работу оборудования в режиме TCP-сервера в любое время.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• Процессор: Cortex-M4
• Базовая частота: 120 МГц
• Flash: 512 КБ
• Ethernet
• Номер порта: 1
• Стандарт интерфейса: RJ45
• Скорость: 10/100 Мбит/с MDI/MDIX, автоматическое переключение между перекрестным и прямым соединением
• Защита: электромагнитная изоляция 2 кВ, блокировка изоляции корпуса
• Сетевой протокол: IP, TCP, UDP, DHCP, DNS, https, ARP, ICMP , веб-сокет, httpsd-клиент
• Буфер приема: Макс. буфер 16 КБ
• Последовательный
• Номер порта: 2 (1*RS-232, 1*RS-485, могут работать одновременно)
• Стандарт интерфейса: RS-232 : Тип контакта DB9, RS-485: 3-проводной (A+, B-, G)
• Биты данных: 5, 6, 7, 8
• Стоповый бит: 1, 2
• Проверочный бит: Нет, четный, нечетный, пробел, метка
• Бод Скорость: RS-232: 600 бит/с – 230 000 бит/с, RS-485: 600 бит/с ~ 1 Мбит/с.
• Управление потоком: RTS/CTS
• Буфер: отправка и получение 2 КБ соответственно
• Защита: RS-485: антистатический 2 кВ, молниезащита
• RS-485 Подтягивающий и понижающий резистор: 2,2 кОм
• Больше
• Сертификат: CE,FCC,ROHS
• Гарантия: 2 года
• Аксессуары: высококачественный источник питания 5В1А, серийный линия, кабель
• Основной параметр
• Размер: 80 x 62 x 24 мм
• Рабочая температура: -40 ~ 85°C
• Температура хранения: -45 ~ 105°C, относительная влажность 5 ~ 95%
• Входное напряжение: 5–36 В постоянного тока
• Рабочий ток: 86,5 мА (среднее) при 5 В 44,3 мА (среднее) при 12 В
• Мощность: <1 Вт
• Программное обеспечение
• Виртуальный последовательный порт (USR-VCOM): Windows 2000 или более поздней версии (32- или 64-разрядная версия).
• Конфигурация: встроенная веб-страница, программное обеспечение для настройки компьютера, последовательные команды.
