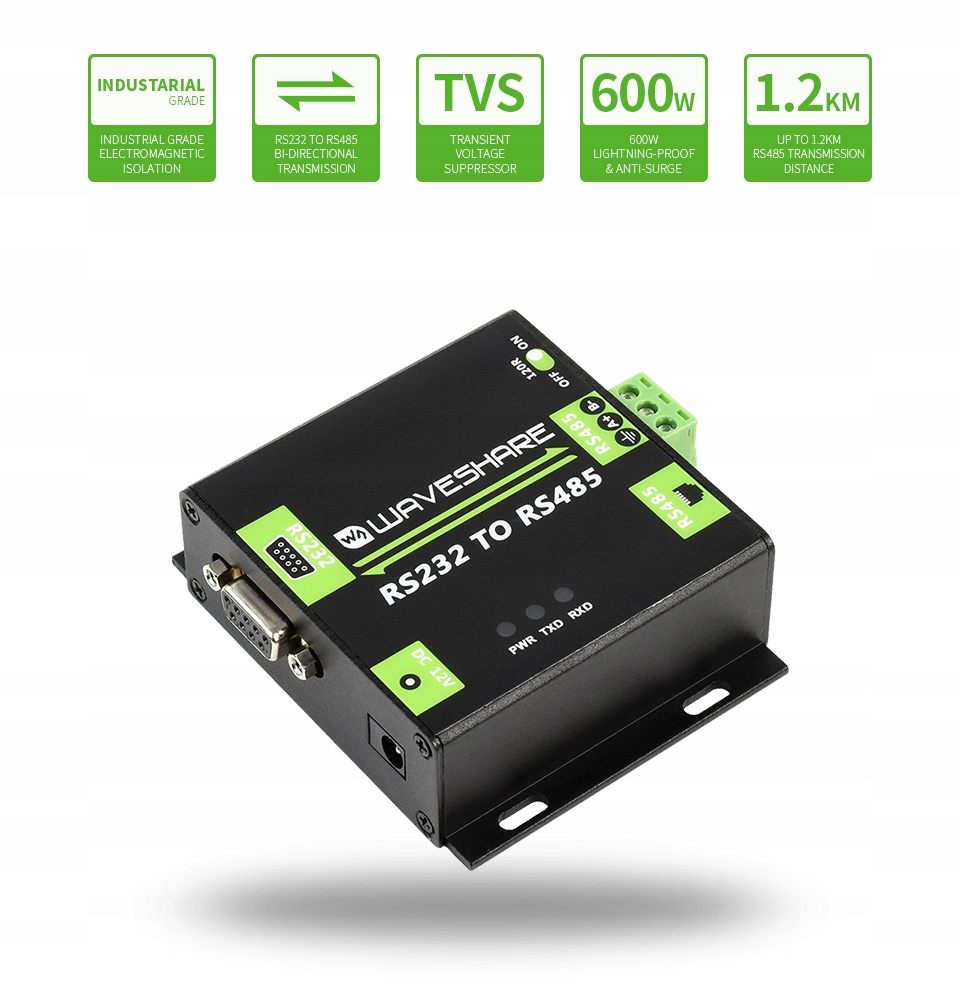

Промышленный преобразователь RS232 в RS485

Изолированный асинхронный двунаправленный преобразователь RS232 в RS485 промышленного класса

Встроенные TVS (подавитель переходных напряжений) и грозозащитные диоды

Дополнительная информация: Вики: www.waveshare.com/wiki/RS232_TO_RS485

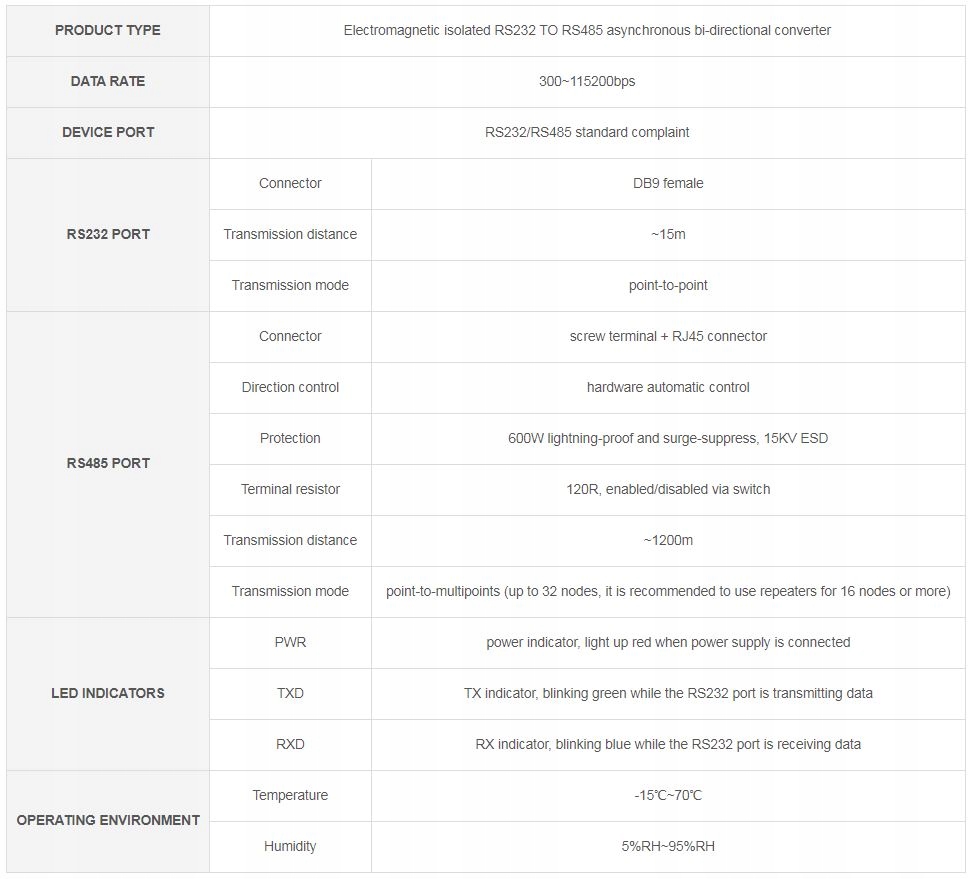

Краткий обзор характеристик

• Совместимость со стандартом RS232/RS485, преобразование сигнала RS232 в сбалансированный дифференциальный сигнал RS485
• Стабильная передача со скоростью 300~115200 бит/с
• Стабильная передача со скоростью 300~115200 бит/с
• li>
• Встроенная цельная изоляция источника питания обеспечивает стабильное изолированное напряжение, не требует дополнительного источника питания для изолированной клеммы.
• Встроенная цельная магнитная изоляция ADI обеспечивает изоляцию сигнала, высокую надежность, сильная защита от помех, низкое энергопотребление.
• Встроенный TVS (подавитель переходного напряжения), эффективно подавляет скачки напряжения и переходные скачки напряжения в цепи, молниезащита и антиэлектростатика.
• Встроенный. сбрасываемый предохранитель и защитные диоды, обеспечивают стабильность выходного тока/напряжения, обеспечивают защиту от перегрузки по току/перенапряжению, повышают ударопрочность.
• Интегрирует дополнительный резистор 120R на выходной клемме RS485, включение/отключение с помощью переключателя.
>
• Разъем питания DC-005, обеспечивает широкий диапазон входного напряжения 6–36 В постоянного тока, подходит для различных ситуаций применения.
• 3 светодиодных индикатора, легко проверить рабочее состояние: питание, передача и прием.
>
• Корпус из алюминиевого сплава с пескоструйной обработкой и анодным оксидированием, прочный и долговечный.

Передача на большие расстояния на 1200 м

Преобразование сигнала RS232 в сбалансированный дифференциальный сигнал RS485

Стабильная передача со скоростью 300~115200 бит/с, расстояние передачи RS485 около 1200 м, расстояние передачи RS232 около 15 м

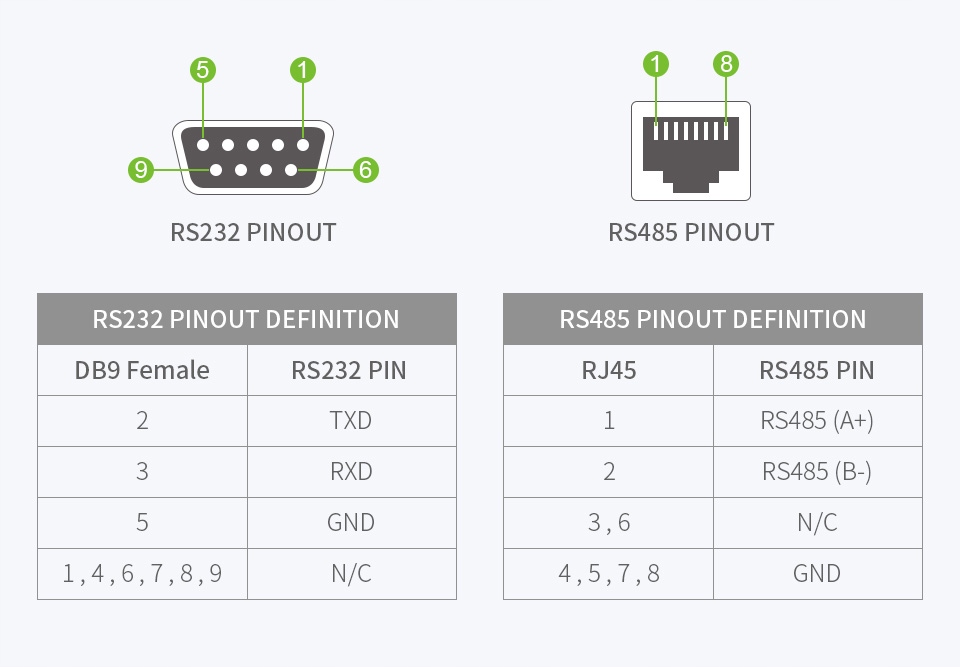

Разъемы и определение распиновки

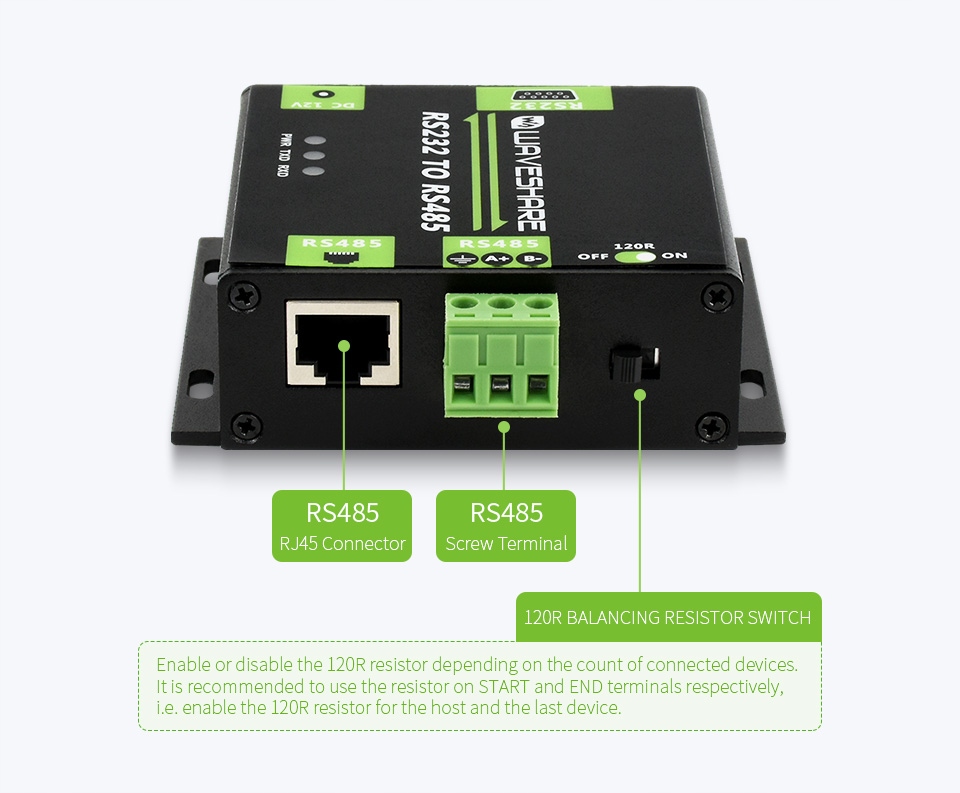

Предоставляет как винтовую клемму, так и разъем RJ45 для RS485, соответствует различным требованиям промышленного применения

Примеры приложений

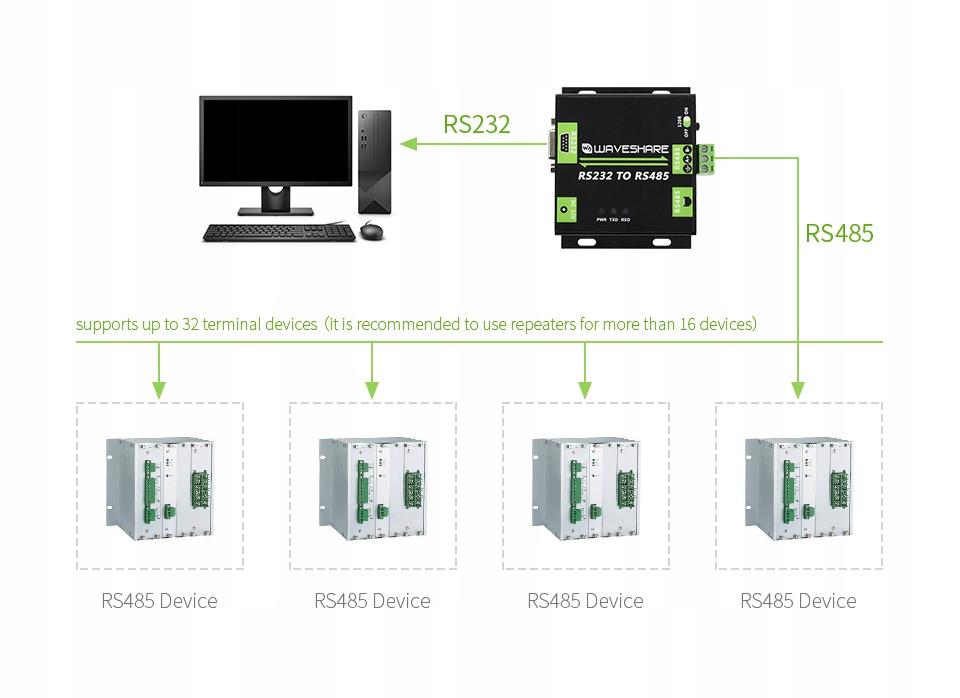

Преобразователь RS232 в RS485 может широко использоваться для каскадной сети связи «точка-точка», «точка-многоточка» на большие расстояния между двумя хостами или между хостом и MCU/периферийным устройством

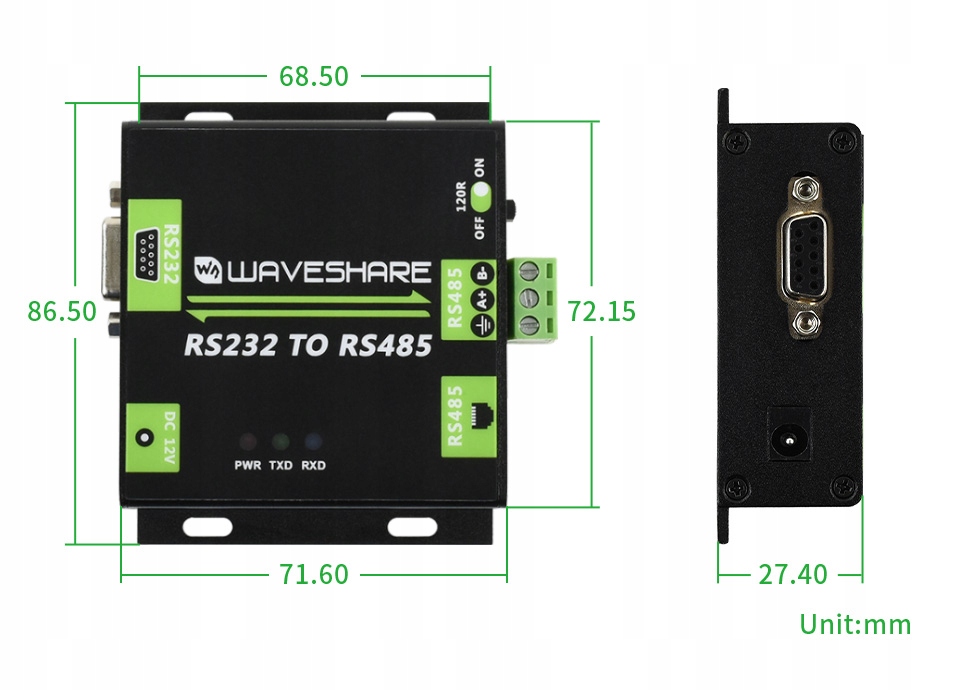

Контурные размеры

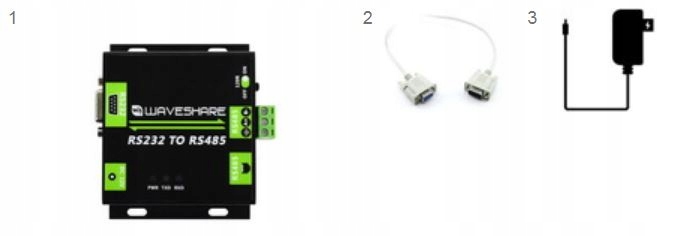

В комплекте:
