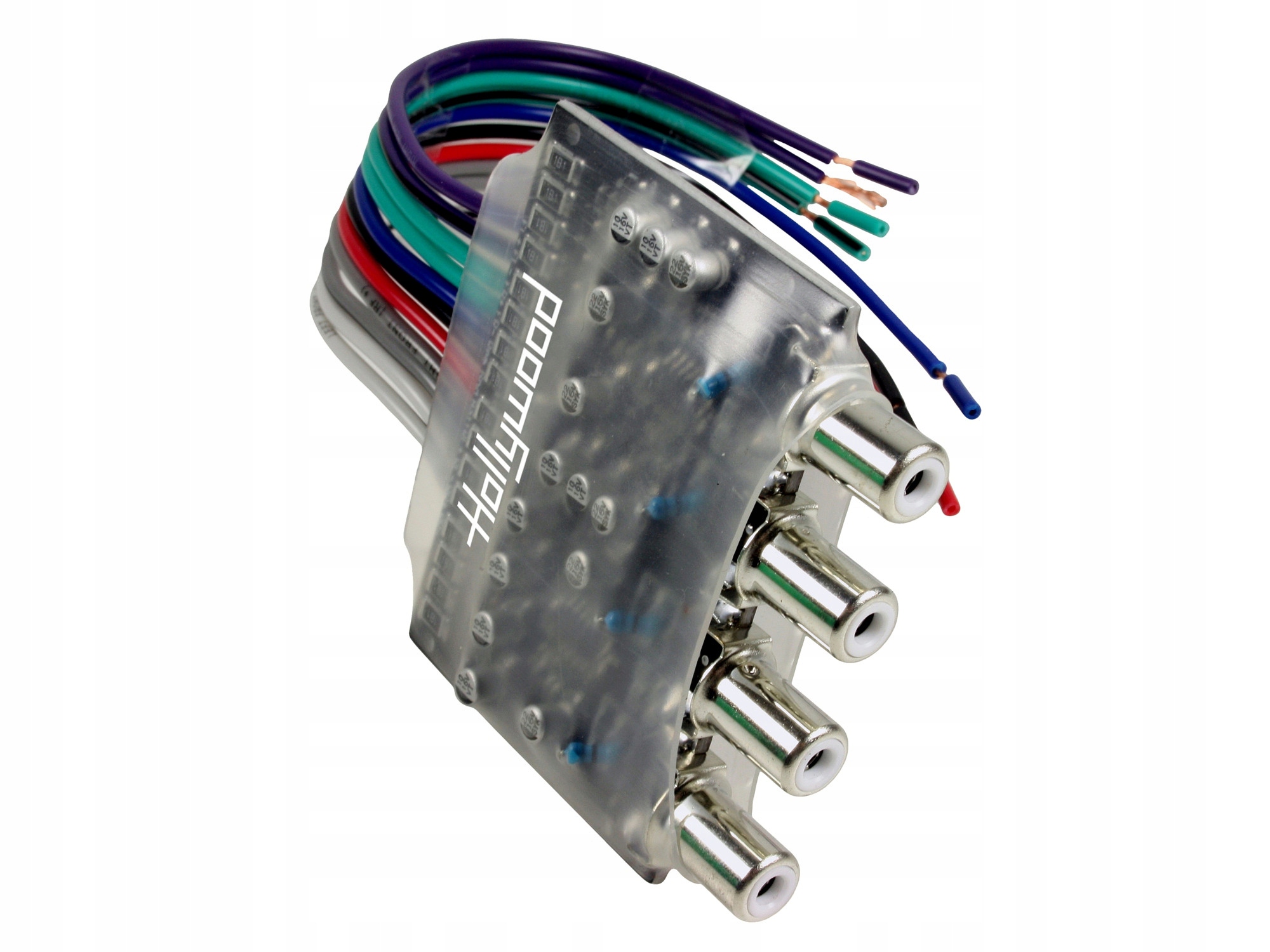

Hollywood HLC-40 — преобразователь высокого/низкого премиум-класса
Высококачественный преобразователь сигнала динамика в уровень RCA - вход. 4x50 Вт/выход 4xRCA, дистанционное автоматическое включение/выключение, малые габариты, премиум-класс
Голливуд Энергетик HLC-40
Высококачественный 4-канальный преобразователь Premium High/Low, который снижает уровень аудиосигнала с выходов динамиков магнитолы до уровня входного сигнала RCA, используемого в большинстве универсальных автомобильных усилителей. Он позволяет подключить 4-канальный усилитель мощности к магнитоле, не имеющей линейных выходов аудиосигнала RCA (CINCH). Конвертер оснащен 4 независимыми каналами, фильтром, снижающим помехи от автомобильной установки, и системой «Auto Turn ON/OFF REMOTE» для автоматического включения и выключения усилителя. Благодаря использованию высококачественных электронных компонентов SMD и передовых процессов обработки аудиосигнала, преобразователь обеспечивает очень хорошее музыкальное звучание гораздо лучшего качества, чем многие другие аналогичные устройства за меньшую цену.
<ул>
Высококлассный 4-канальный преобразователь аудиосигнала High/Low в версии для инсталляторов (без корпуса)
очень хорошее качество звука.
Технология SMD
Система «Автоматическое включение/выключение дистанционного управления» — генерирует напряжение на выходе дистанционного управления (+12 В, макс. 100 мА) для включения и выключения внешнего усилителя мощности.
предназначен для радиостанций с выходной мощностью до 4x50 Вт RMS.
4 входных канала с уровнем динамика (высокий уровень)
4 выходных канала с уровнем сигнала RCA (низкий уровень).
фильтр, ограничивающий помехи от системы зажигания автомобиля.
небольшие размеры для простоты установки – пластина 50 х 65 мм.
ОПИСАНИЕ ПОДКЛЮЧЕНИЯ:
<ул>
4 гнезда RCA
выходы аудиосигналов с уровнем RCA (низкий) для левого и правого каналов (переднего и заднего), подключенных к входам RCA на усилителе мощности.
<ул>
Секция питания и удаленный выход для управления усилителем – описание на плате
Земля – черный провод – заземление источника питания (-12 В) – подключается к заземлению источника питания магнитолы, усилителя или к кузову автомобиля.
Аккумулятор – красный провод – питание (+12В) – подключить к проводу +12В/ACC (вкл./выкл. при зажигании автомобиля), например, к установочному разъему магнитолы.
Rem – синий провод – выход REMOTE (выходное напряжение +12В / максимальный ток 100мА) для включения/выключения усилителя – подключить к входу Remote в усилителе.
<ул>
Секция ввода аудиосигнала с уровнем громкоговорителя (Высокий) — описание на кабелях (не на плате)
белый провод (LF+) – подключаем к выходу динамика магнитолы для переднего левого канала с положительной полярностью (+)
черно-белый провод (НЧ-) – подключаем к выходу динамика магнитолы для переднего левого канала с отрицательной полярностью (-)
серый провод (RF+) – подключаем к выходу динамика магнитолы для переднего правого канала с положительной полярностью (+)
серо-черный провод (RF-) – подключаем к выходу динамика магнитолы для переднего правого канала с отрицательной полярностью (-)
зеленый провод (LR+) – подключаем к выходу динамика магнитолы для заднего левого канала с положительной полярностью (+)
Зелено-черный провод (LR-) – подключаем к выходу динамика магнитолы для заднего левого канала с отрицательной полярностью (-)
фиолетовый провод (RR+) – подключаем к выходу динамика магнитолы для заднего правого канала с положительной полярностью (+)
фиолетово-черный провод (RR-) – подключаем к выходу динамика магнитолы для заднего правого канала с отрицательной полярностью (-)
Конвертер можно монтировать возле магнитолы, колонок или непосредственно рядом с усилителем, если в этих местах нет устройств или установок, являющихся источником сильных электрических помех.
