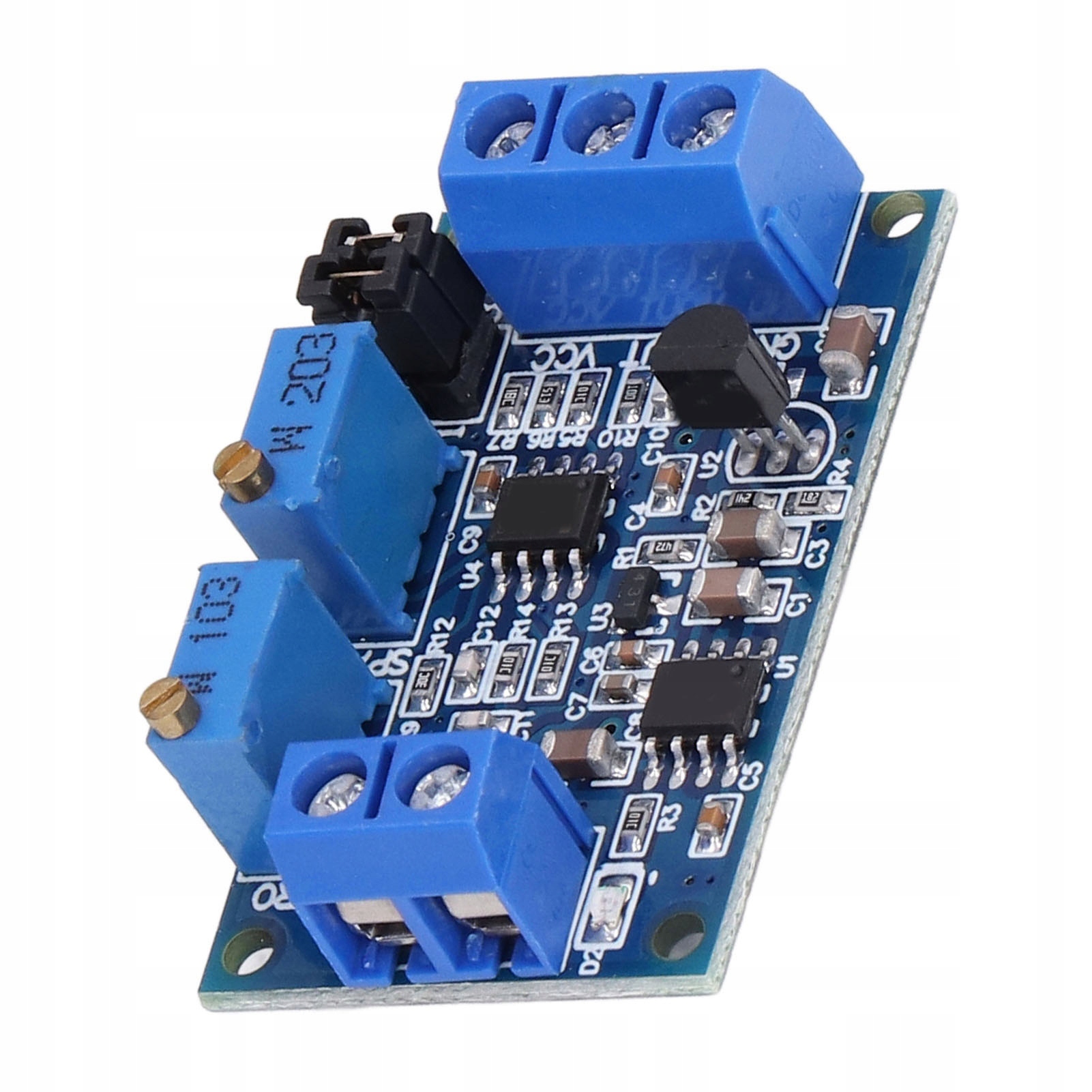

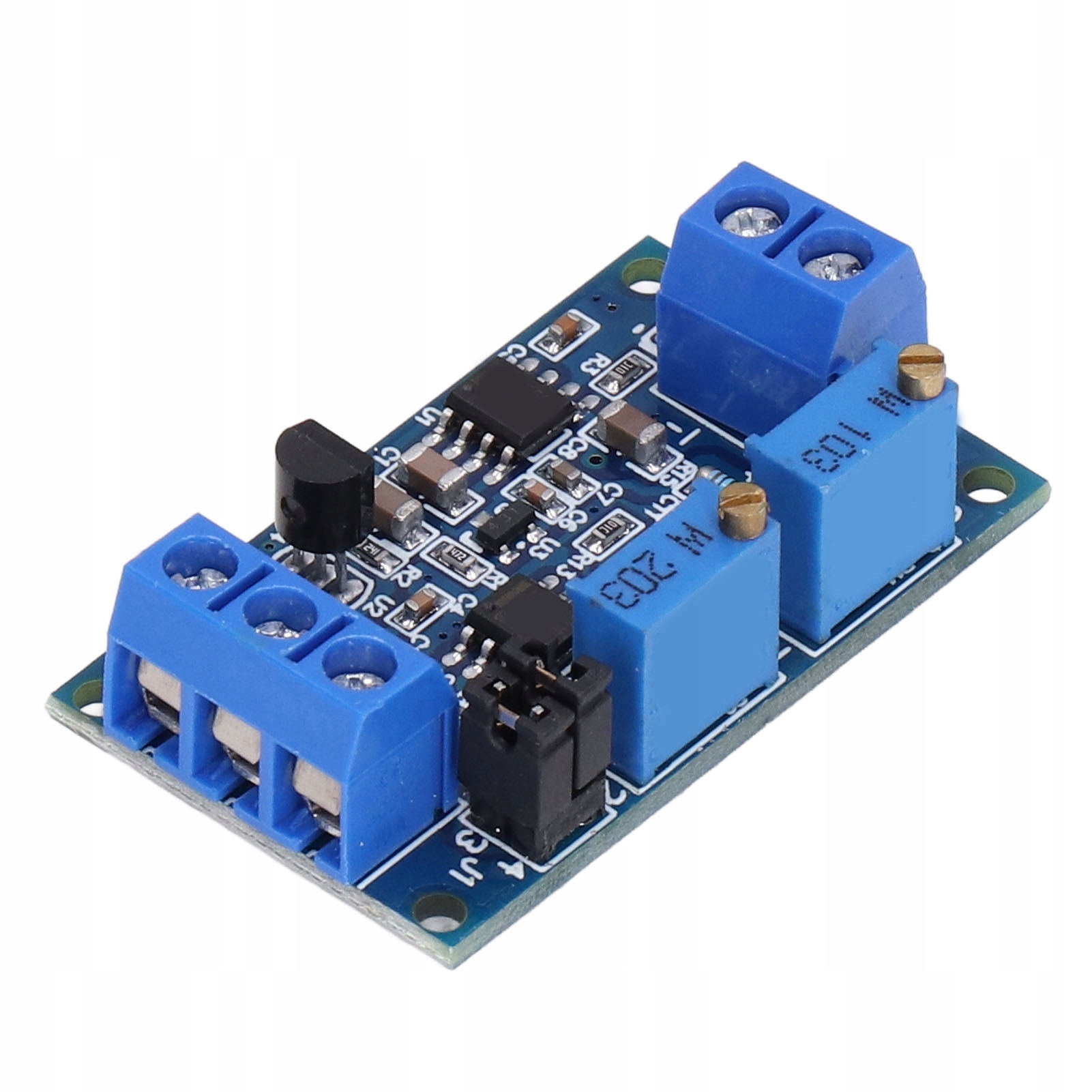

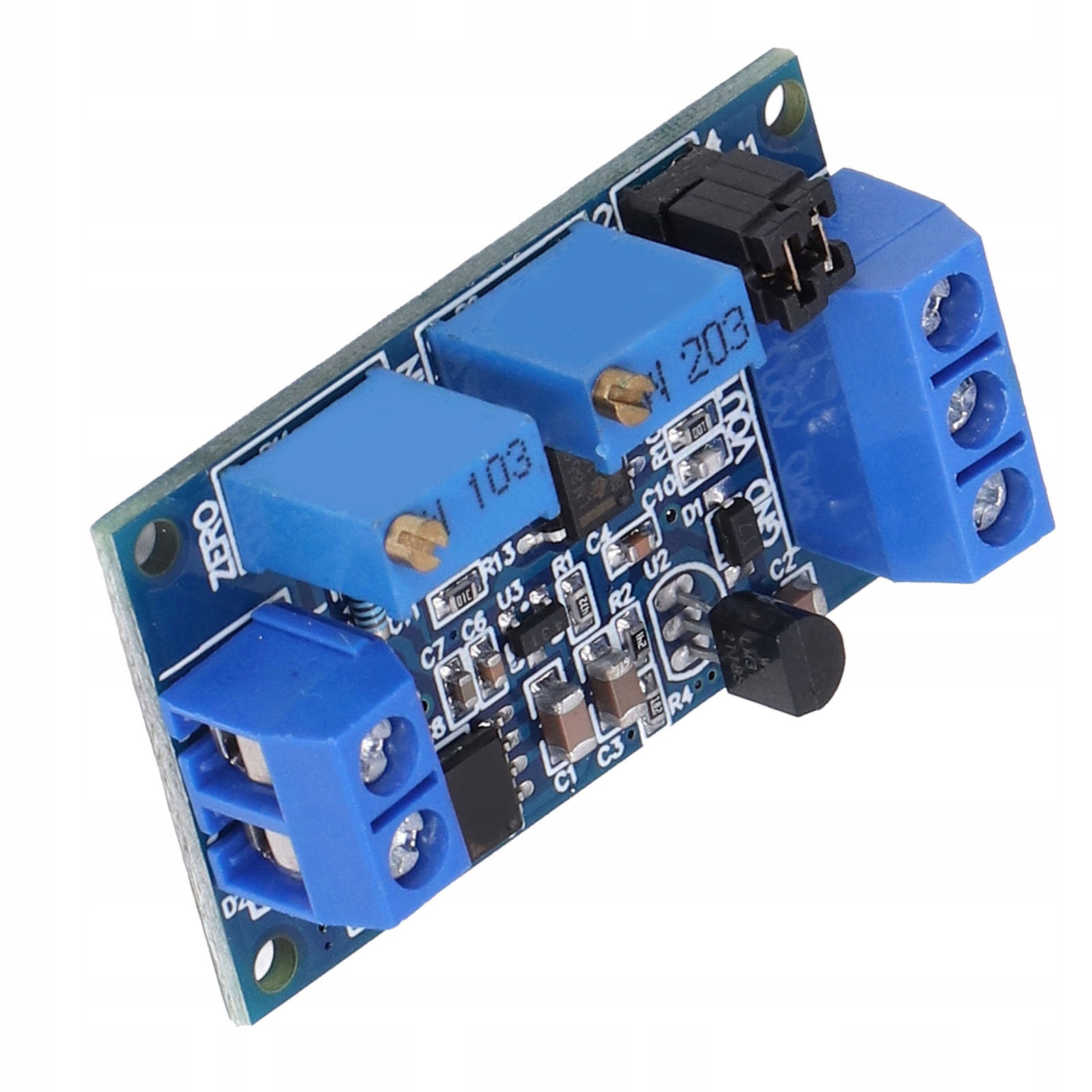

Преобразователь тока в напряжение Широкий диапазон напряжения питания MJ
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Заказывая «Преобразователь тока в напряжение Широкий диапазон напряжения питания MJ» данный товар из каталога «Електромеханічний», вы можете получить дополнительную скидку 4%, если произведете 100% предоплату. Размер скидки вы можете увидеть сразу при оформлении заказа на сайте. Внимание!!! Скидка распространяется только при заказе через сайт.
Функция:
1. Широкий диапазон напряжения питания: преобразователь ток-напряжение имеет широкий диапазон напряжения питания, а выходное напряжение поддерживает несколько диапазонов.
2. Регулируемый: используя передовые технологии производства, нулевую точку и полную шкалу можно настроить самостоятельно.
3. Характеристики: Преобразователь тока в напряжение изготовлен из высококачественного пластика и обладает высокой стабильностью, хорошей линейностью и промышленным классом.
4. Высокая точность: резистор выборки текущего сигнала имеет высокоточное цветовое кольцевое сопротивление, которое отличается высокой точностью, низким температурным дрейфом и высокой мощностью.
5. Применение: Этот модуль используется на стороне передачи текущего сигнала для преобразования сигнала в сигнал напряжения для обнаружения одного чипа.
Спецификация:
- Тип изделия: преобразователь тока в напряжение
- Материал: пластик
- Введение о продукте: В процессе передачи сигнала по схеме сигнал напряжения будет слабее по мере увеличения расстояния передачи. Использование передачи тока позволяет предотвратить ослабление сигнала. Этот модуль используется на стороне передачи сигнала тока для преобразования сигнала в сигнал напряжения для обнаружения одного чипа.
- Поддержка токового входа: от 4 до 20 мА, от 0 до 20 мА.
- Поддержка выходного напряжения: от 0 до 3,3 В, от 0 до 5 В, от 0 до 10 В.
Как использовать:
- Инструкция по использованию:
1. Модуль подключен согласно описанию, а напряжение питания составляет от 7 до 36 В (если выходная мощность составляет 10 В, напряжение источника питания должно быть больше 12 В)
- 2. После включения питания диод D2 должен загореться. В противном случае проверьте подключение кабеля. Плата защищена от обратного подключения, поэтому обратное соединение не сгорит.
3. Когда входной ток минимальный (0 мА или 4 мА), отрегулируйте потенциометр 0, чтобы получить минимальное значение на выходе VOUT (0,0 В или другое напряжение).
4. Когда входной ток достигнет максимального значения (20 мА), отрегулируйте потенциометр SPAN, чтобы получить VOUT. входное напряжение при максимальном значении (3,3 В, 5 В или 10 В, при входном токе от 4 до 20 мА минимальная выходная мощность может составлять 2,5 В).
- В соответствии с вашими потребностями выберите соответствующий диапазон с помощью крышки перемычки:
- от 4 до 20 мА: диапазон от 0 до 2,5 В: контакты J1 1 и 2 замкнуты, контакты 3 и 4 отключены закорочено
- закорочены, 3 контакта закорочены, 4 контакта закорочены.
- Диапазон от 0 до 3,3 В: 10,0 В: J1 контакты 1 и контакт 2 закорочены, контакты 3 и контакт 4 отключены.
- 0–20 мА: диапазон от 0 до 3,3 В: J1 контакты 1, 2, 3 закорочены, 4 контакта закорочены.
- диапазон от 0 до 5,0 В: контакт 1 J1 и
Список упаковки:
- 1 преобразователь тока в напряжение
