Приобретая «ПРОВЕРЕННОЕ 3-ФАЗНОЕ РЕЛЕ HOYMK SSR 25A DA 480VAC» данный товар из каталога «Напівпровідник» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

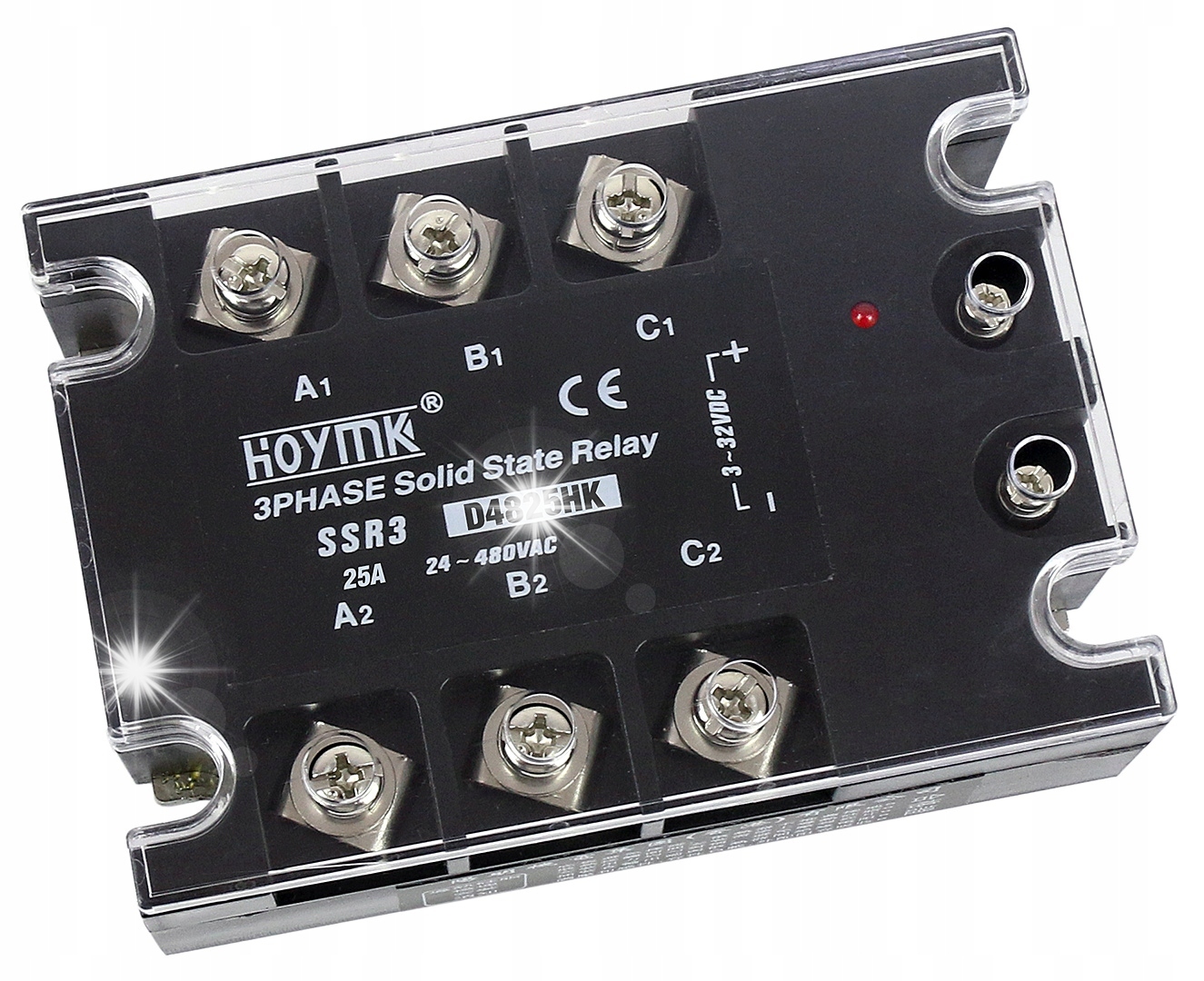

3-ФАЗНОЕ ПОЛУПРОВОДНИКОВОЕ РЕЛЕ
HOYMK D4825HK 25A DC-AC
Полупроводниковые реле применяются для бесконтактного переключения мощных приемников в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами.
Полупроводниковые реле HOYMK предназначены для высокочастотного переключения мощных нагрузок, таких как двигатели или нагревательные устройства.
Светодиод индицирует работу реле.
Крепление к монтажной пластине с помощью винтов.
В комплект входит пластиковая крышка. обложка.
В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC) всегда помните об использовании соответствующих защитных устройств, т. е. стабилитронов (цепи VDC и L), варисторов (MOV) или RC(D) цепей, подключенных параллельно к выходным контактам реле (при напряжении 100–240 В) или нагрузки (при напряжении 24–28 В), защищающих от нежелательных помех со стороны сеть или приемник, например. скачки напряжения. Примеры схем с защитой приведены ниже. Соответствующий выбор защит зависит от характера нагрузки, силы тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение в 1,6 - 1,9 раза превышает номинальное значение коммутируемого напряжения. На входе твердотельных реле можно использовать фильтрующий конденсатор, напр. C = 0,10мкФ. Следует добавить, что в случае ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях также является использование твердотельных реле с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей. Не используйте входные кабели, управляющие твердотельным реле, длиной более 3 м. Срок службы твердотельных реле не ограничен, при условии, что они правильно охлаждены. При температуре выше 80C происходит необратимое повреждение реле. Чтобы обеспечить их длительную работу, необходимо обеспечить соответствующий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с помощью вентиляторов с соответствующей эффективностью (свыше 25А). Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле. При установке нескольких реле рядом с каждым в остальном между ними должно быть расстояние. Технические данные:
- размеры: 105x75 мм
- высота: 32 мм
- вес: 390 г
- рабочее напряжение (выходное): 24–480 В переменного тока (3 фазы)
- изоляция (вход/выход): фотоэлектрический
- управляющее напряжение (вход): 3–32 В постоянного тока
- максимальный ток переключения (выход): 3x25A(3 фазы)
- входной ток (вход): 10–25 мА
- Напряжение пробоя изоляции: >=2000 В переменного тока/1 мин
- ток утечки (выключенное состояние): <= 10 мА
- скорость нарастания напряжения: 100 В/мкс
- время отклика (вход): <10 мс
- рабочая температура: от -40 до +80°C
- рабочая частота диапазон: 47-63Гц
- остальные: срабатывание по нулю
- Светодиодный сигнальный диод, информирующий о рабочем состоянии реле
- пластиковая крышка в комплекте
