Узел переднего монтажа платы RACK ZMD-35

Код продукта: ZMD-35

RACK-плата ZMD-35 - фронтальный монтажный блок, рейка EURO TH35 430 мм

RACK-плата позволяет использовать как переднюю часть 19" шкафа, так и боковые поверхности, доступные после снятия панелей. Благодаря этому достигнут беспрецедентный коэффициент заполнения шкафа данным типом оборудования, при этом сохраняется хороший доступ к устройствам, достаточная вентиляция, прозрачность соединений, монтаж на патч-панелях всех кабелей, как с сигналом, поступающим от антенны и исходящие к абонентам. Эта последняя особенность позволяет очень легко проводить диагностику сети во время работы.

Если панели ZMB устанавливаются в шкаф, то панели ZMC следует использовать в передней части шкафа. Ширина панели ZMC подбирается таким образом, чтобы можно было установить блоки ZMB на боковых поверхностях шкафа.

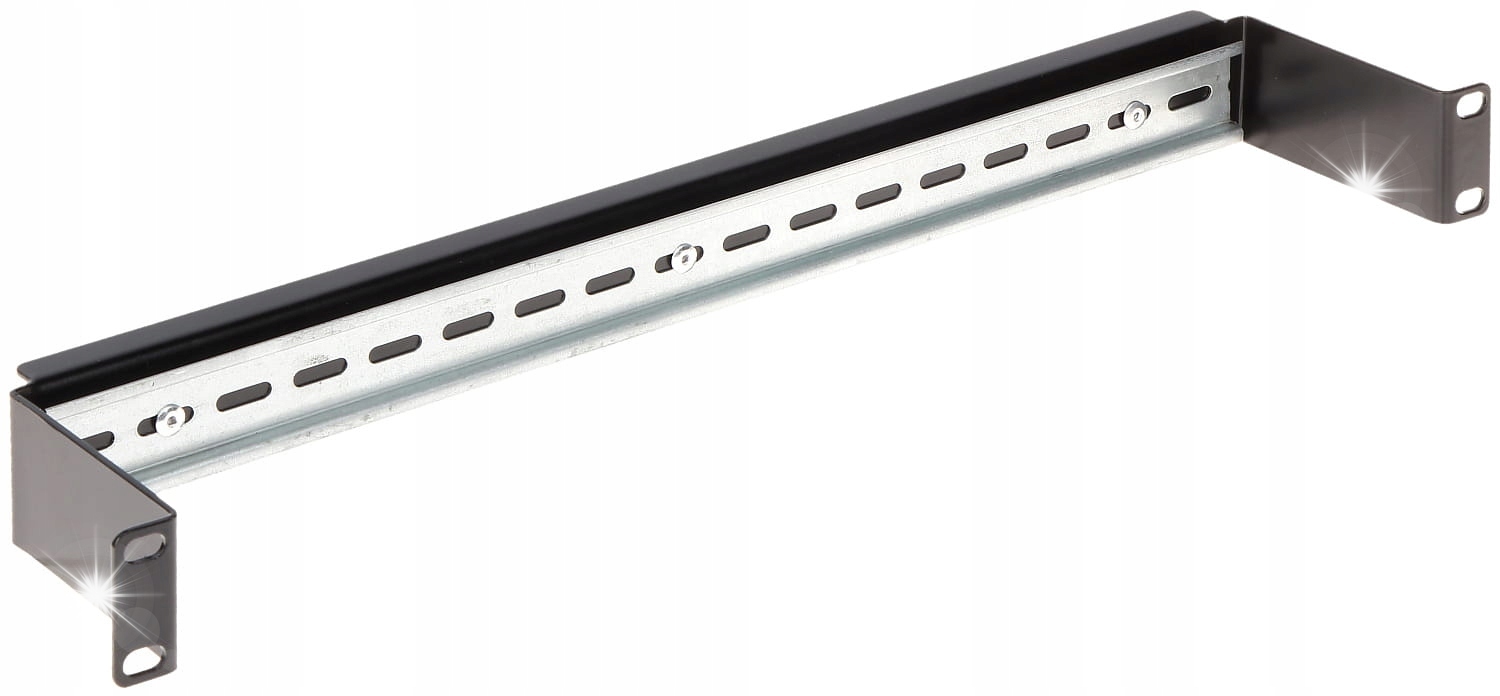

Модуль ZMD-35 представляет собой шину EURO TH35. длина 430 мм, отступ от передней части шкафа RACK на 100 мм. Несущая часть изготовлена из твердого алюминиевого листа PA11 толщиной 2 мм. Максимальная нагрузка на ZMD-35 при равномерном размещении устройств составляет 12 кг.

Модуль ZMD-35 используется для размещения устройств в шкафу RACK. рейка Примеры таких устройств: канальные усилители TERRA, трансмодуляторы, преобразователи, термостаты и др.

Технические данные:

• Название изделия RACK board ZMD-35
• Крепление устройства на рейку EURO TH35 430 мм
• Материал алюминий PA11
• Размеры рейки 483 x 43. x 100 мм
• Толщина несущего элемента 2,0 мм
• Высота 1 U
• Цвет RAL 9004
• Установочный размер 19 дюймов
• Вес 0,3 кг
