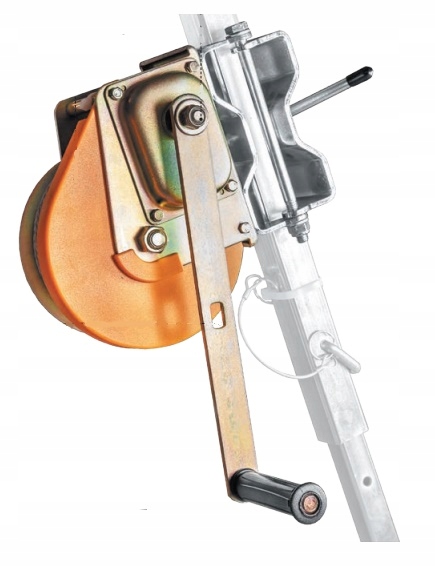

Ручное подъемно-опускающее устройство

Условное обозначение: РУП 502-Б 25

РУП 502-Б представляет собой подъемно-опускающее устройство с ручкой для крепления лебедки к ножке треноги. Лебедка оснащена шестипрядным стальным тросом с сердечником из натуральных волокон;

РУП 502-Б является составной частью спасательного оборудования. С помощью устройства пострадавшего можно поднять с более низкого уровня на более высокий или опустить с более высокого на более низкий. Расстояние опускания не может превышать 2 м.

Применяемое в механизме передаточное число позволяет сделать один оборот барабана на 5 оборотов кривошипа лебедки.

Шатун имеет 2 варианта длины, что в зависимости от выбранного варианта позволяет регулировать крутящий момент.

Соответствует нормам EN 1496/B

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ:

БЕЗОПАСНОСТЬ ДЛЯ МАКСИМАЛЬНОЙ ВЕС ПОЛЬЗОВАТЕЛЯ 140 КГ

В комплект входит:

• Пружинный амортизатор:SDW

Технические характеристики:

• GDOR: 140 кг
• MBS: 20 кН
• SF Коэффициент безопасности: 10:1
• Вес: 13 кг
• Длина кривошипа - Вариант 1: 150 мм
• Длина кривошипа - Вариант 2: 300 мм
• Усилие, необходимое для вытягивания груза в варианте 1: 5,6 кг
• Усилие, необходимое для вытягивания груза в варианте 2: 11,6 кг
• Передаточное число:5:1 (~4,0м/мин)

Механизм

• Материал: сталь
• Отделка:оцинковка

Крышка

• Материал: пластик
• Цвет: оранжевый

Пружинный амортизатор

Конструкция:

• Материал: сталь
• Отделка: оцинкованная

Канат

• Длина: 25 м
• Материал: сталь
• Покрытие: оцинковка
• Диаметр каната: 6,3 мм

СОВМЕСТИМО С ТИПОМ ШТАТИВА:

• TM7
