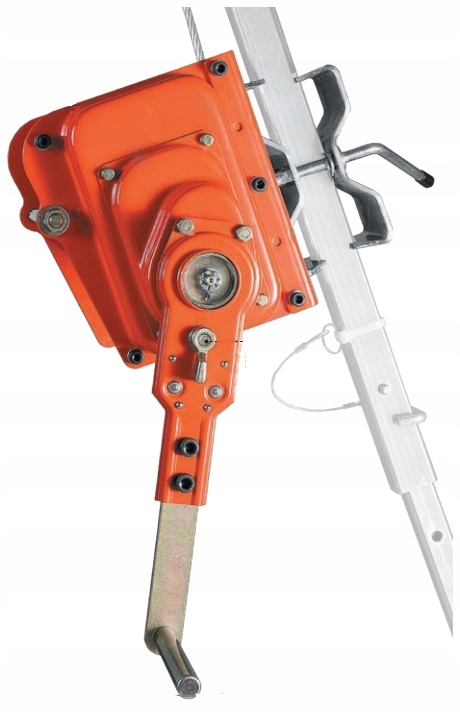

Ручное подъемное устройство

Условное обозначение: РУП 503-Б

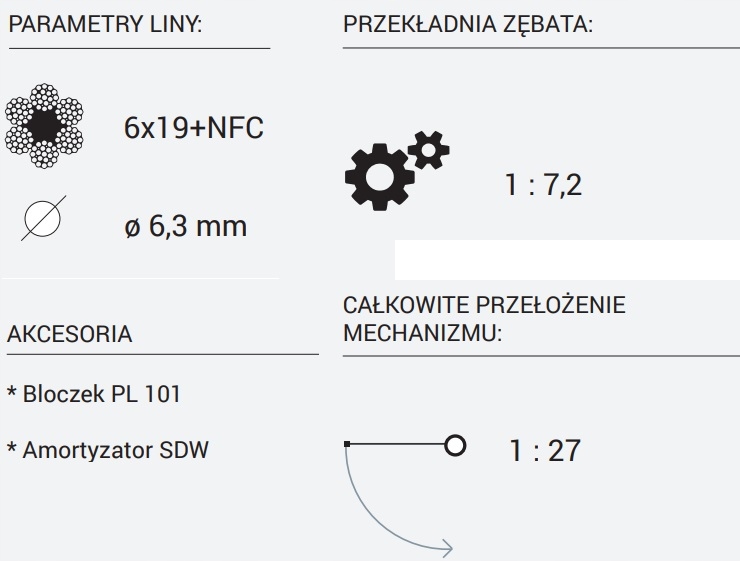

РУП 503-Б представляет собой подъемно-опускающее устройство с рукояткой для крепления лебедки к ножке треноги. Лебедка оснащена шестипрядным стальным тросом с сердечником из натуральных волокон;

РУП 503-Б является составной частью спасательного оборудования. С помощью устройства пострадавшего можно поднять с более низкого уровня на более высокий или опустить с более высокого на более низкий. Расстояние опускания не может превышать 2 м.

Передаточное число, используемое в механизме, обеспечивает один оборот барабана на 7,2 оборота кривошипа лебедки.

Для облегчения транспортировки шатун можно демонтировать;

Соответствует стандарту EN 1496/B

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ:

БЕЗОПАСНОСТЬ ДЛЯ МАКСИМАЛЬНОГО ВЕСА ПОЛЬЗОВАТЕЛЯ 200 г. кг

ДОПУСТИМО ДЛЯ РАБОТЫ ВО ВЗРЫВООПАСНЫХ ЗОНАХ

Технические характеристики:

• GDOR: 200 кг
• MBS:21 кН
• SF Коэффициент безопасности: 10:1
• Длина кривошипа - Вариант 1: 300 мм
• Усилие, необходимое для вытягивания груза в варианте 1: 10 кг
• Передача: 7,2:1 (~2,7 м/мин)

Конструкция

• Материал: сталь
• Отделка: оцинковка

Корпус

• Материал: сталь
• Материал: порошковое покрытие

Канат

• Длина: 50 м
• Материал: сталь
• Отделка: оцинкованная
• Диаметр каната ø: 6,3 мм

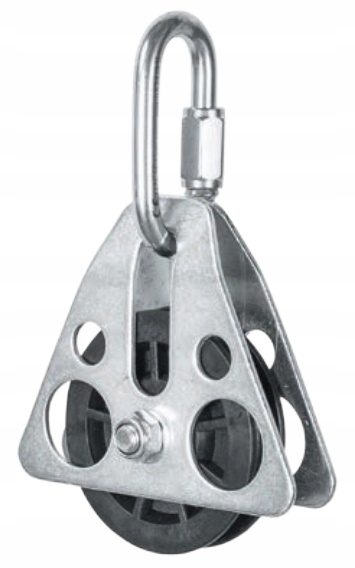

Шкив

Обозначение: PL 101

Технические характеристики:

• Вес: 0,642 кг
• Размеры: 133 x 56 x 128 мм
• Версия: шкив без канат
• DOR: 10 кН
• MBS: 30 кН
• Рабочая нагрузка: 1000 кг
• SF Коэффициент безопасности: 5:1
• Допустимые диаметры стальных канатов ø: 6 - 12 мм
• Допустимые диаметры текстильных канатов ø: 8 - 12 мм

Материал

• Конструкция: сталь

Отделка

• Конструкция: оцинкованная оцинкованная

СОВМЕСТИМО С ТИПОМ ШТАТИВА:

• TM7
