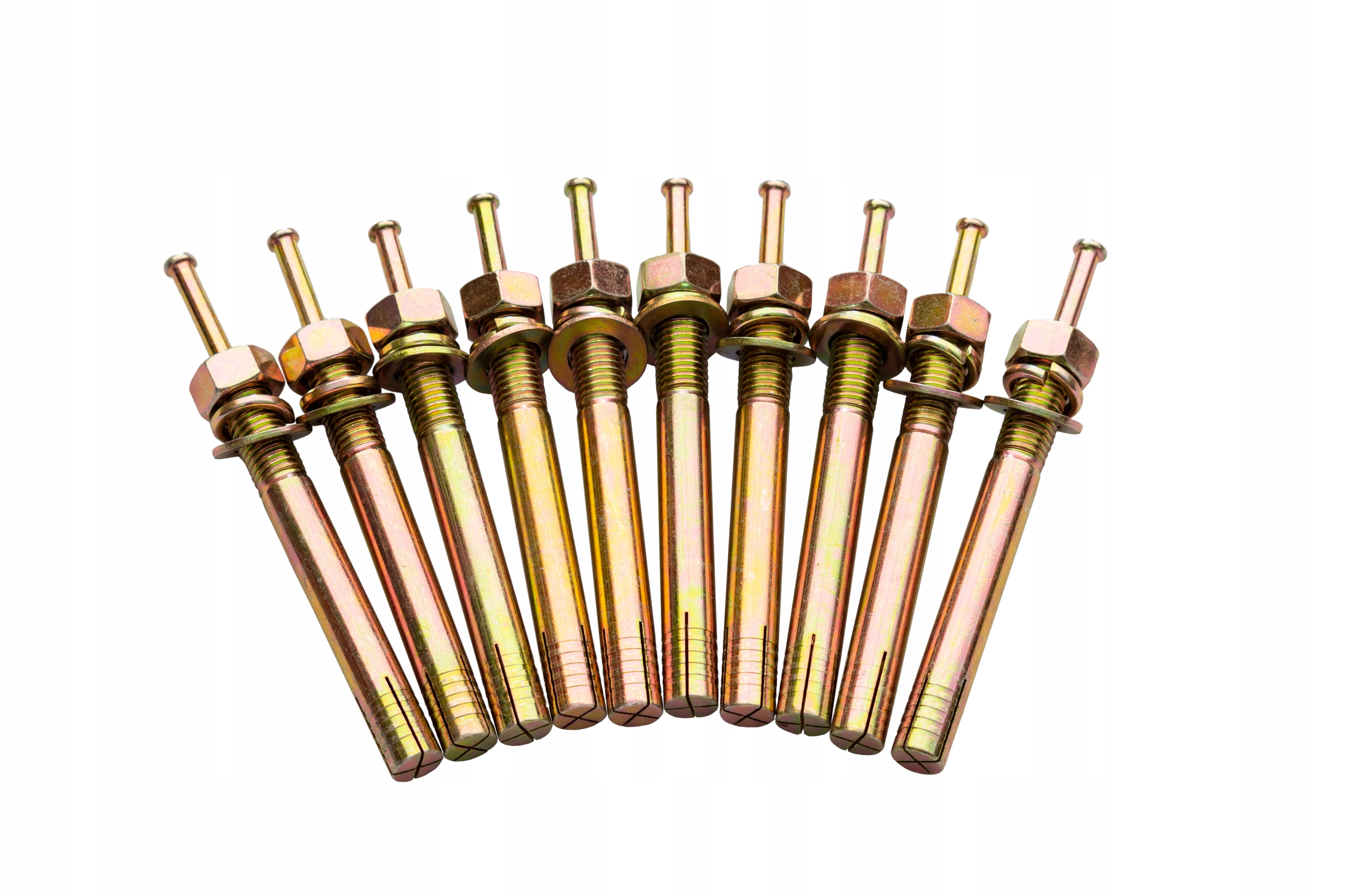

ELPRO AK24 Автоматический двухколонный подъемник 4T + LIFT OIL 2 x 5L + ЯКОРЯ

• Электрогидравлический подъемник.
• Механическая синхронизация на уровне пола.
• Электромагнитная блокировка высоты срабатывает автоматически.
• Автоматическая блокировка рычага во время подъема.
• Устройства безопасности в соответствии со стандартом EN1493:2010.
• Двухстоечный электрогидравлический подъемник фирмы ELPRO грузоподъемностью 4 тонны.
• ПРЕЗНАЧЕН ДЛЯ АВТОБУСОВ И ЛЕГКОВЫХ АВТОМОБИЛЕЙ.
• РОЗЕТКА НА 230В

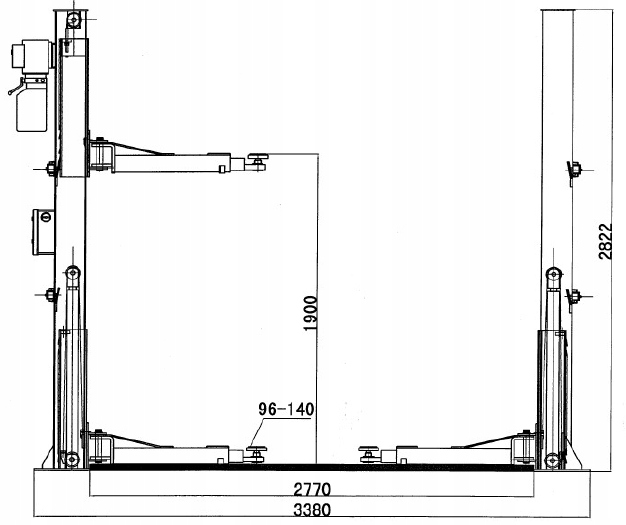

Технические данные:

• Грузоподъемность: 4000 кг
• Общая высота: 2822 мм
• Высота подъема: 96-1900 мм
• Внешнее расстояние между колоннами: 3380 мм
• внутреннее расстояние между колоннами:  2770 мм.
• Короткие кронштейны из 2 частей: 720–1150 мм.
• Длинные кронштейны из 2 частей: 720–1150 мм.
>
• Мощность двигателя: 2,2 кВт
• Электропитание: 400 В/50 Гц
• Вес: 560 кг

------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -

ФОТОГАЛЕРЕЯ

----------------------------------------------- -- ------------------------------------------------ -- ------------------------------------------------ -- ------------------------------------------------ -- --------------

ТЕХНИЧЕСКИЕ ЧЕРТЕЖИ И ТРЕБОВАНИЯ К ОСНОВАНИЮ

Требования к этажу - двухколонный лифт

Подъемник должен быть установлен на ровном сухом фундаменте, очищенном от пыли и других загрязнений.

Пол должен быть сделан как минимум 28 дней до даты установки.

Минимальные условия фундамента должны быть следующими:

• Класс бетона мин. B25 или выше
• Минимальная толщина основания: 30 см
• Несущая способность поверхности не менее 2,1 кг/мм2
• Микроармирование или армирование менее 20 см от поверхность пола допускается.
• Эти свойства должны быть гарантированы на минимальной площади шириной 4000 мм, длиной 1500 мм.
• Допустимая неровность пола: 5 мм.
• ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ Подготовьте жилу 4-жильного кабеля сечением 2,5 мм2.

СХЕМА №1 – плоская фундаментная плита

Скамья размером мин. Ширина 4000 мм, длина 1500 мм, толщина мин. 30 см, бетон мин. Б25

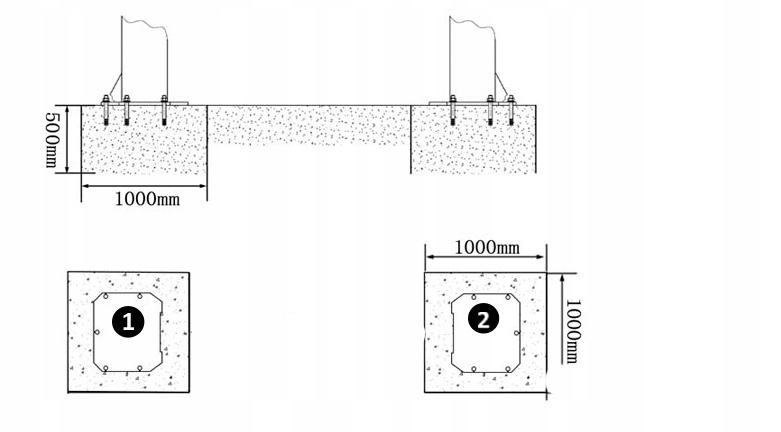

СХЕМА №2 – две опоры для колонн

Две опоры размером 1 х 1 м, толщиной не менее. 50 см, бетон мин. Б25

1- Расстояние между основной колонной и стеной минимум 70 см

2 – Расстояние вторая колонна – стена минимум 70 см

3 –  Расстояние от колонны до стены минимум 3200 мм

4 –  Расстояние колонна – стена минимум 3200 мм

5 - Требуемая высота потолка – в зависимости от выбранной модели
