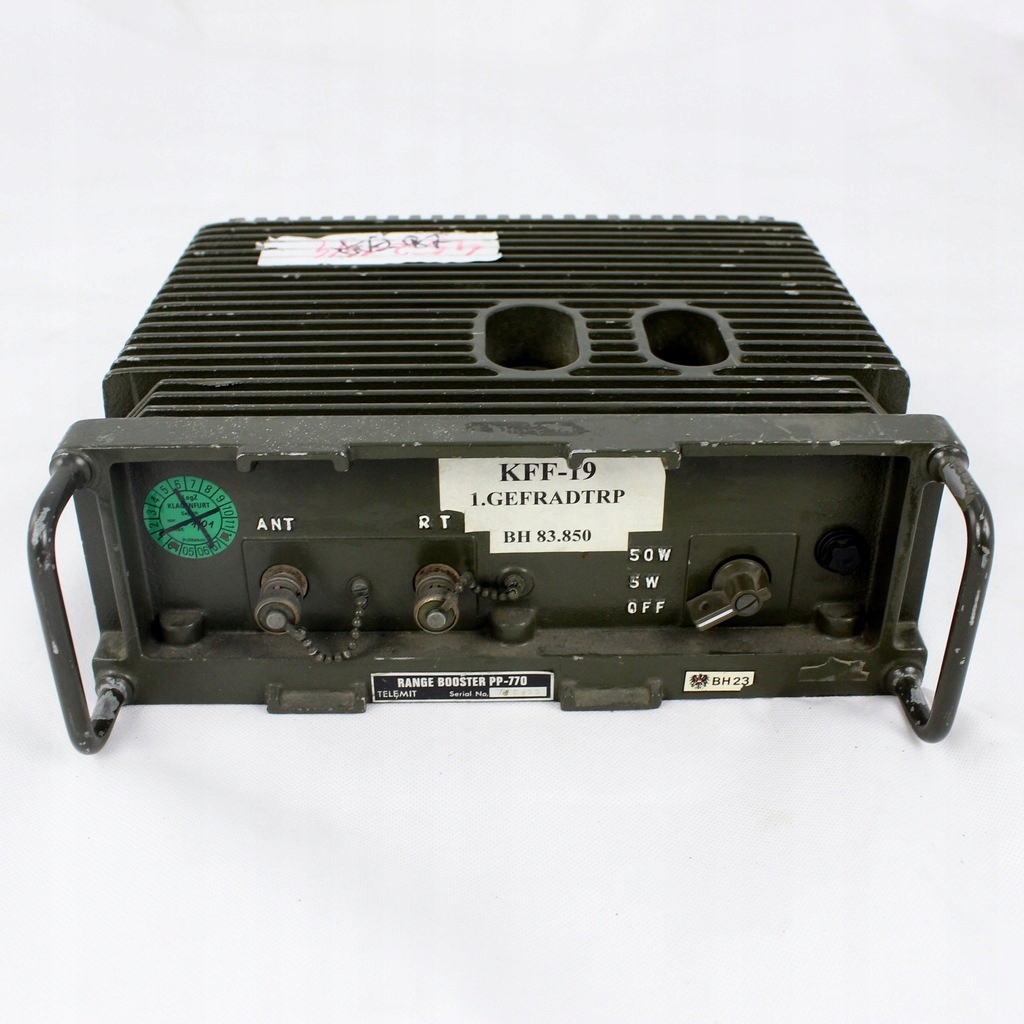

ПРОДАЕТСЯ ОРИГИНАЛЬНЫЙ ВЧ УСИЛИТЕЛЬ МОЩНОСТИ,

КОТОРЫЙ ЧАСТО ИСПОЛЬЗОВАЛСЯ ПРИ ЗАВЕРШЕНИИ

«АВТОМОБИЛЬ» ИЛИ «СТАЦИОНАРНЫЙ».

Она построена в корпусе, идентичном радиостанции КНР-77.

Основные тактико-технические данные:

- диапазон рабочих частот: от 30 до 76 МГц;

- максимальная девиация усиливаемого сигнала: 15 кГц;

- диапазон модулирующих частот усиливаемого сигнала: 30 Гц – 10 кГц;

- тип усиленного излучения: частотно-модулированный;

- напряжение питания: от 22 до 32 В, при напряжении от 22 до 24 В выходная мощность может быть ниже номинальной;

- защита от перенапряжения в цепи питания: диод «транзил»;

- ток потребления: от 5,5 до 8 А для работы с мощностью 50 Вт и от 3 до 4 А для работы с мощностью 5 Вт;

- номинальная мощность управления: от 0,5 до 3 Вт;

- максимальная мощность управления: 3 Вт;

- «низкая» выходная мощность: от 4 до 12 Вт;

- «высокая» выходная мощность: от 40 до 70 Вт;

- диапазон рабочих температур: от - 40 до +70 градусов С;

- вход: разъем BNC 50 Ом;

- выход: разъем BNC 50 Ом;

- размеры: 280 х 95 х 240 мм;

- вес: 3,8 кг

Вопреки внешнему виду, усилитель представляет собой непростую конструкцию. В дополнение к системе усилителя мощности RF (двухкаскадная, двухтактная, класса С, 1-я ступень на транзисторах 2N5994, 2-я ступень на BLY 94) включает в себя следующие системы:

- Контур ФАПЧ с генератором ГУН;

- рефлектометр;

- VOX РФ переключение усилителя с приема на передачу;

- Петля ALC со всей автоматикой (регулируемый PIN-аттенюатор, предусилитель, фазочувствительный детектор, системы измерения тока выходного каскада...);

- стабилизатор напряжения для отдельных систем;

- переключаемые 3-контурные выходные фильтры нижних частот;

- другое...

Интересным фактом является использование в этом усилителе системы фазовой петли с генератором ГУН. Благодаря этому усилитель не усиливает сигнал радиостанции напрямую, а усиливает сигнал генератора ГУН. Этот генератор настроен в контуре ФАПЧ, который сравнивает частоту входного сигнала усилителя с выходным сигналом ГУН так, чтобы частота генератора ГУН была точно равна входной частоте. Благодаря этому выходная мощность усилителя не зависит от мощности на его входе, поскольку усилитель усиливает выходной сигнал с ГУН, а не со входа.

Данный усилитель представляет собой законченное устройство, нужно лишь подключить его к блоку питания и подключить к FM-радиоприемнику с выходной мощностью 0,5 – 3Вт (это не обязательно PRC-77). !).

В комплекте отсутствуют два кабеля, один с разъемами BNC и короткий кабель для питания ВЧ-усилителя. ПП-770 из усилителя низкой частоты АМ-1777. Также отсутствуют зажимы, крепящие «ручки» усилителя к «ручкам» радиостанции PRC-77, и нет пружинной защелки, закрепляющей ВЧ-усилитель сзади. ПП-770 для шасси FM усилителя АМ-1777. Возможно, эти элементы тоже скоро придут к нам.

Усилитель описан в инструкции ТМ 11-437-021-12 «Руководство по эксплуатации и организационному обслуживанию с перечнем ремонтных деталей RANGE BOOSTER PP-770/50». К сожалению, у нас есть только один такой мануал. Он будет доступен для просмотра только в нашей компании, мы не высылаем его сканы и копии.

Усилители б/у, но в хорошем внешнем и техническом состоянии. Каждый из них будет протестирован перед отправкой.

Мы имеем лицензию МВД на производство и торговлю продукцией военного или полицейского назначения.

Купленные у нас товары демилитаризованы (лишены боевых характеристик) и приобретаются в полностью законным способом.
