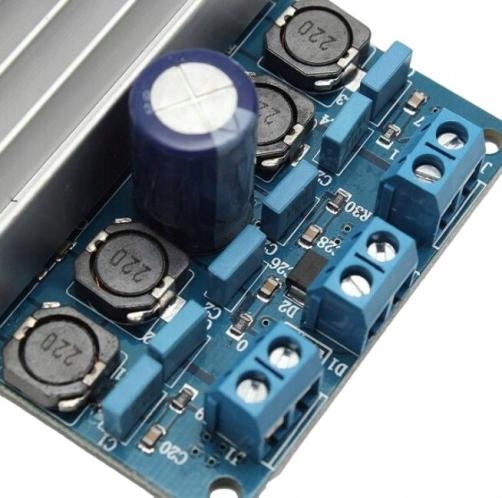

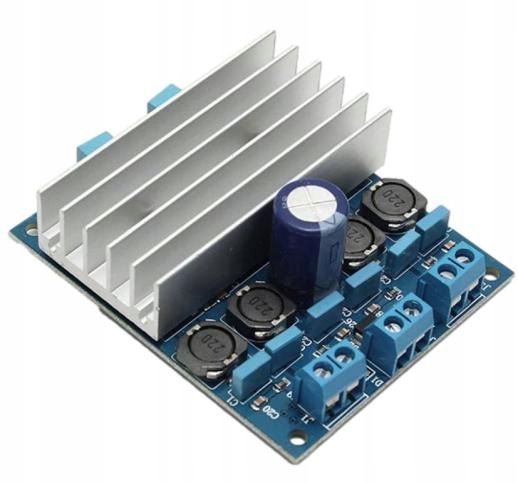

Усилитель мощности TDA7492 2x50 Вт

TDA7492 — это высококачественный аудиоусилитель класса D, обеспечивающий максимальную мощность 50 Вт + 50 Вт на нагрузку. Это усилитель класса D с аналоговым дифференциальным входом, по цоколевке совместимый с системой TDA7494 (2 х 100 Вт). Возможна работа моста.

Технические данные:

• на базе микросхемы TDA7492 STMicroelectronics.
• Напряжение питания: 10–26 В постоянного тока.
• Выход. мощность: 50 Вт + 50 Вт при Vcc=25 В, RL=8 Ом.
• Выходная мощность моно BTL: 100 Вт / RL=4 Ом (мостовой режим).
• Максимальный КПД: η=90 %.
>
• li>

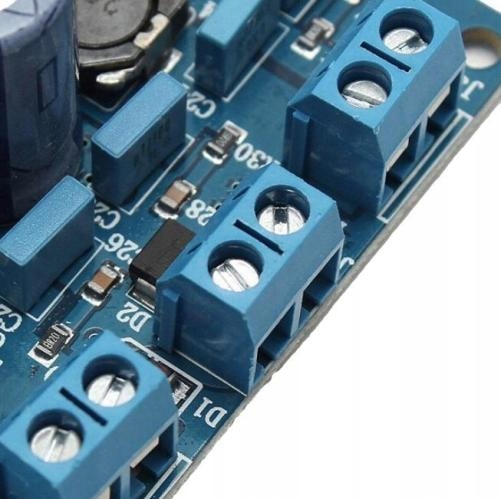

• POWER ARK-2 винтовой разъем питания для прикручивания кабелей (клеммная колодка)
• выходные разъемы для подключения динамиков J1/J2 разъем питания ARK-2 винт для прикручивания кабелей ( клеммный блок)
• Разъем входного сигнала GOLD-PIN 2,54 мм — штыревая полоска
• радиаторы
• размеры печатной платы: 70 мм x 57 мм x 21 мм

Важнейшие параметры TDA7492:

• поверхность корпуса: 10,3 х 7,5 мм,
• диапазон напряжения питания: 8...30В ,
• КПД: до 90%,
• система, устраняющая потрескивающие звуки при включении и выключении питания,
• THD+N: 10% при P =50 Вт, RL =6 Ом и VCC = 25 В.
• Внутреннее усиление: 21,6 дБ, 27,6 дБ, 31,1 дБ или 33,6 дБ.
• TDA7492 заключен в корпус PowerSSO36.
