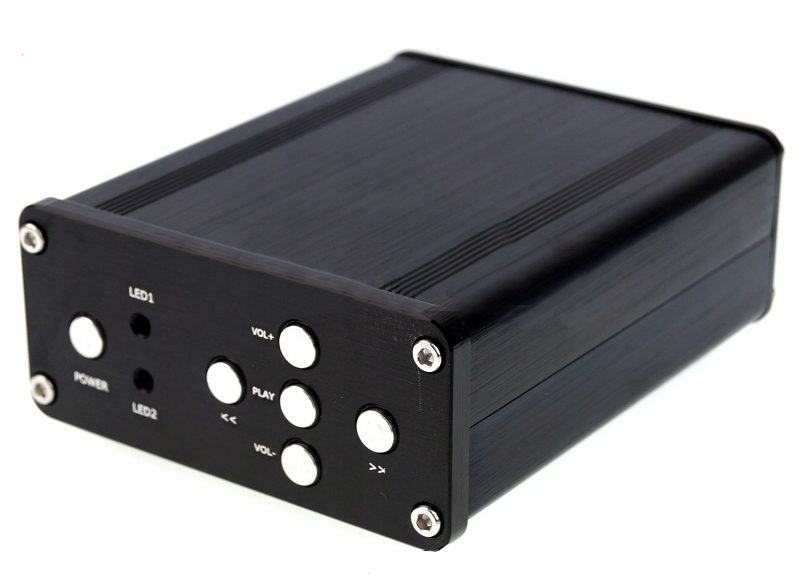

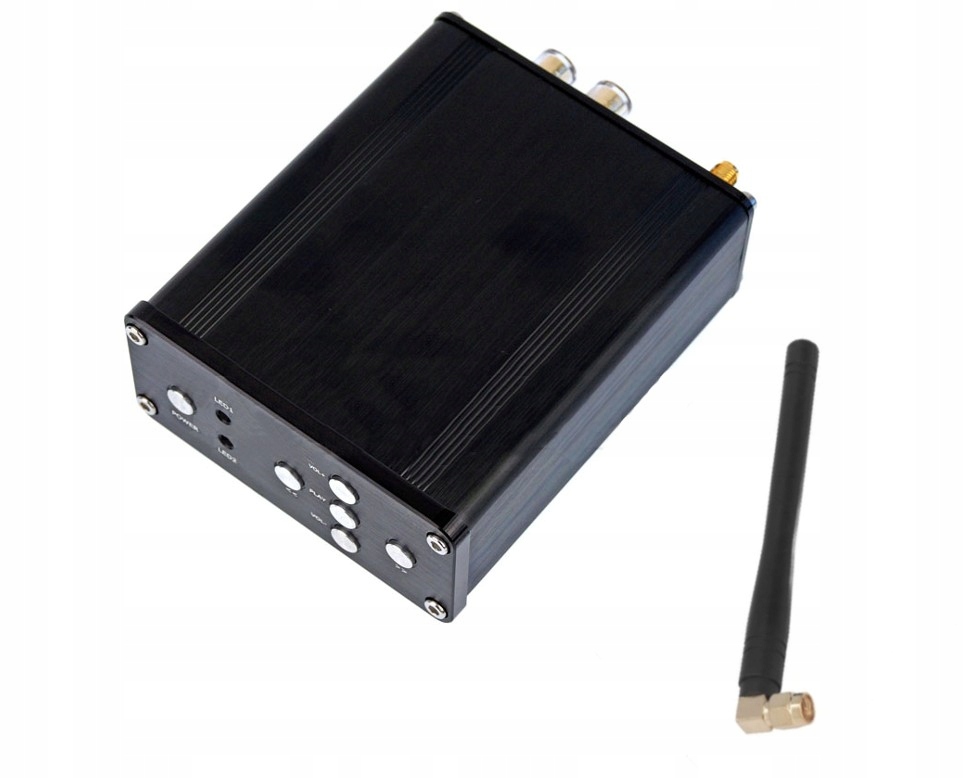

Усилитель мощности TPA3116 2x50 Вт + Bluetooth

Высококачественный усилитель мощности звука HiFI, работающий в цифровом классе D, на базе системы TPA3116. Это стереоусилитель, максимальная выходная мощность которого составляет 2 х 50 Вт. Благодаря тому, что это современная конструкция усилителя, работающая в классе D, вся система характеризуется очень высокой энергоэффективностью, а это значит, что мы имеем низкие потери, мин. термический. Вся электронная схема усилителя была помещена в сравнительно небольшой алюминиевый корпус. Корпус усилителя изготовлен из алюминиевого профиля. Минималистичный внешний вид корпуса только добавляет привлекательности строению. Дополнительным преимуществом предлагаемого модуля усилителя является встроенный приемник аудиопотока, передаваемого по беспроводной сети через Bluetooth. Усилитель построен с использованием высококачественных электронных компонентов и позолоченных входных и выходных разъемов.

Видеопрезентация продукта: https://youtu.be/2oXwogzPNDE

Технические данные:

• усилитель мощности: TPA3116
• выходная мощность стерео: 2 x 50 Вт
• частотный диапазон: от 20 Гц до 20 кГц
• ток покоя: 50 мА
• энергоэффективность: до 90%
• максимальный выходной ток: до 2А
• Конденсаторы в цепи питания 3300мкФ/25В
• Светодиодный диод, указывающий наличие питания
• входной аудиосигнал: беспроводной поток Bluetooth
• (встроенный аудиоприемник CSR8635 Bluetooth)
• Дальность действия Bluetooth до 10 метров
• цифровая кнопка управление
• функциональные кнопки:
• VOL+/- - регулировка громкости
• PLAY
• прокрутка вперед и назад
• Power
• привлекательный минималистичный внешний вид черного корпуса
• корпус из металлического профиля из алюминия
• передняя панель из матового алюминия
• резиновые ножки в корпус
• разъем питания: гнездо DC-JAK 5,5 мм/2,1 мм
• входной разъем: позолоченный RCA cicnch
• выходные разъемы для подключения динамиков или колонок:
• гнездо типа «банан» 4 мм - возможно прикручивание кабелей
• высококачественная печатная плата PCB
• напряжение питания: от 18В до 24 В постоянного тока.
• вес ок. 300 г.
• размеры: 130 x 90 x 40 мм.

Блок питания в комплект не входит. Вы должны приобрести его отдельно самостоятельно. Это должен быть источник питания с постоянным выходным напряжением постоянного тока в диапазоне от 12 В до 24 В. Можно использовать популярные импульсные блоки питания – зарядные устройства для ноутбуков. Однако следует учитывать, что самые дешевые импульсные блоки питания в силу своей конструкции могут вносить шумы в слышимый звуковой тракт.

Какой блок питания мне купить? Примерные максимальные выходные мощности усилителя в зависимости от напряжения питания указаны выше.

Например: мы хотим получить максимальную мощность усилителя 2х50Вт. Таким образом, общая выходная мощность составит 100 Вт, если мы подключим динамики с сопротивлением 4 Ом и источник питания с напряжением 24 В постоянного тока. какой КПД или мощность должен иметь блок питания. Рекомендуется использовать источник питания большей мощности, чем усилитель, чтобы иметь некоторый запас мощности. Предположим, мы подключаем усилитель мощностью 100 Вт к блоку питания мощностью 120 Вт. Следовательно, мы можем рассчитать для 120 Вт/24 В, что эффективность по току должна быть минимум 5,0 А.

P=UxI

где P - мощность в ваттах [Вт], U - напряжение в вольтах [В], I - ток в амперах [А]
