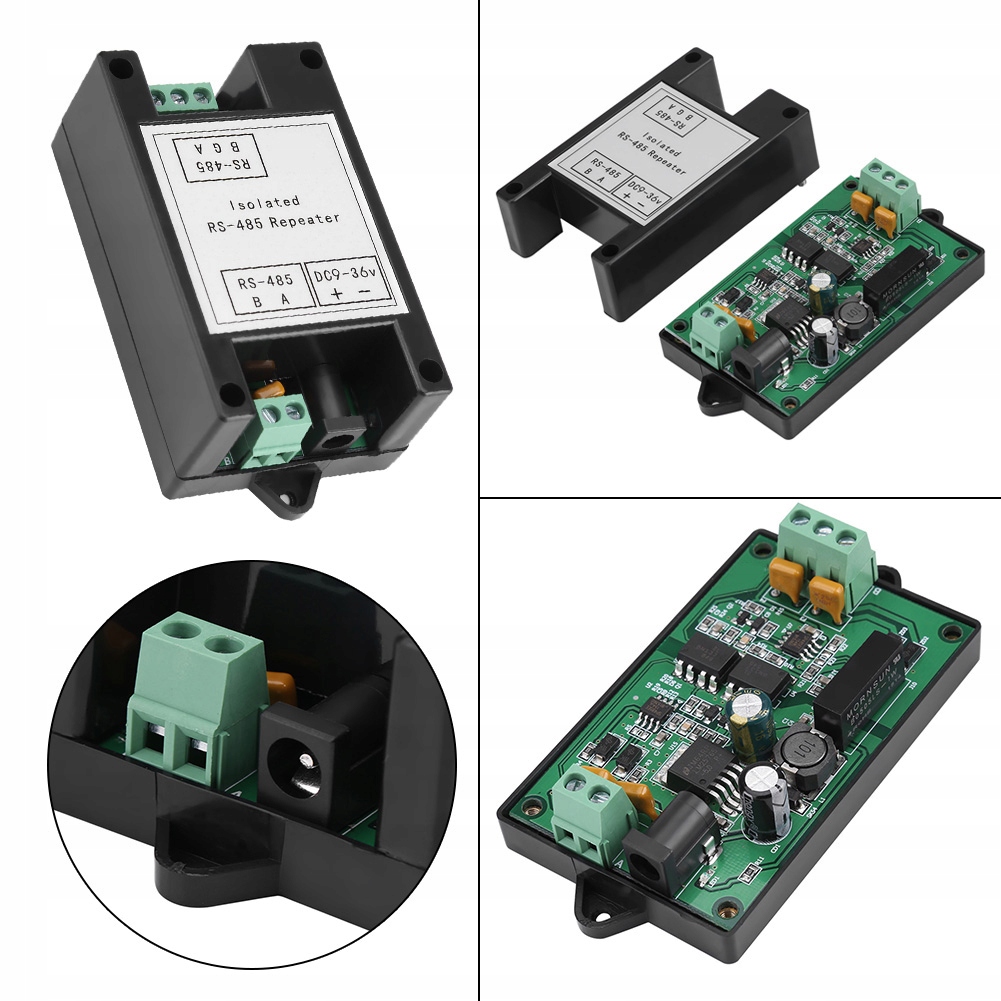

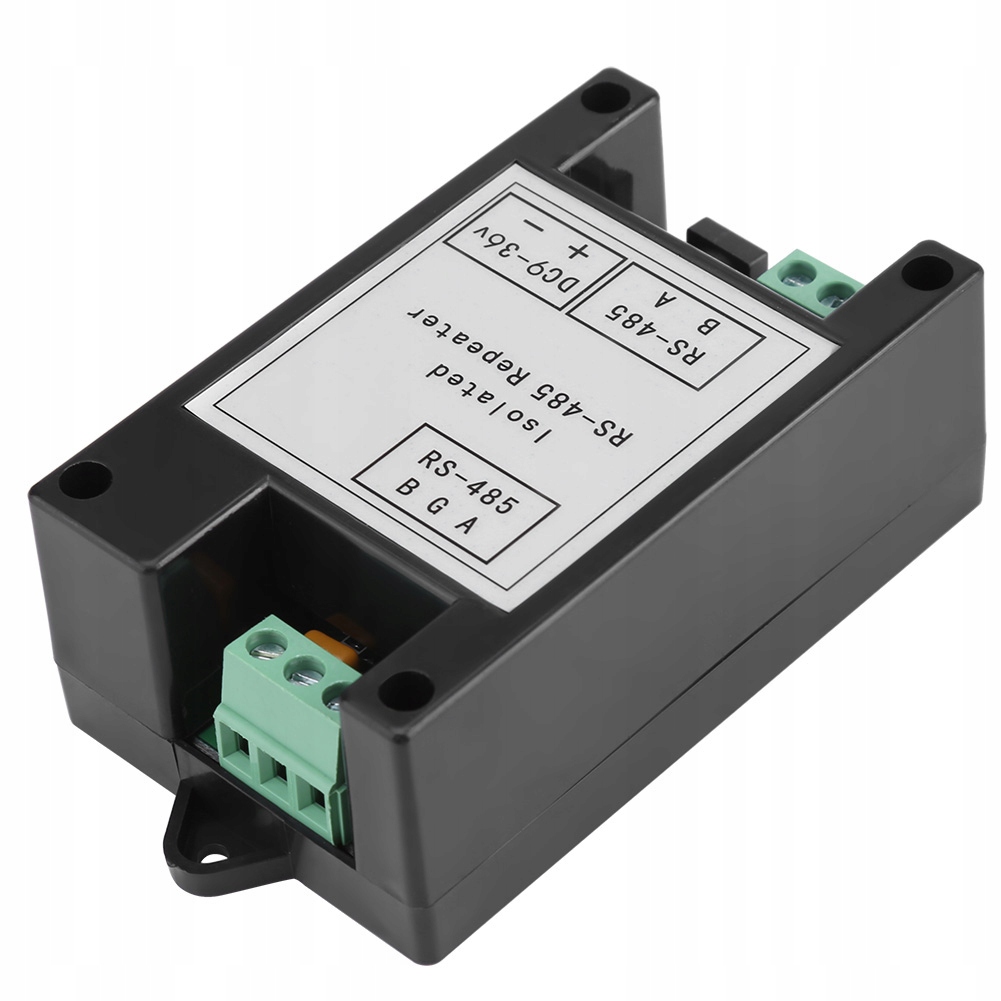

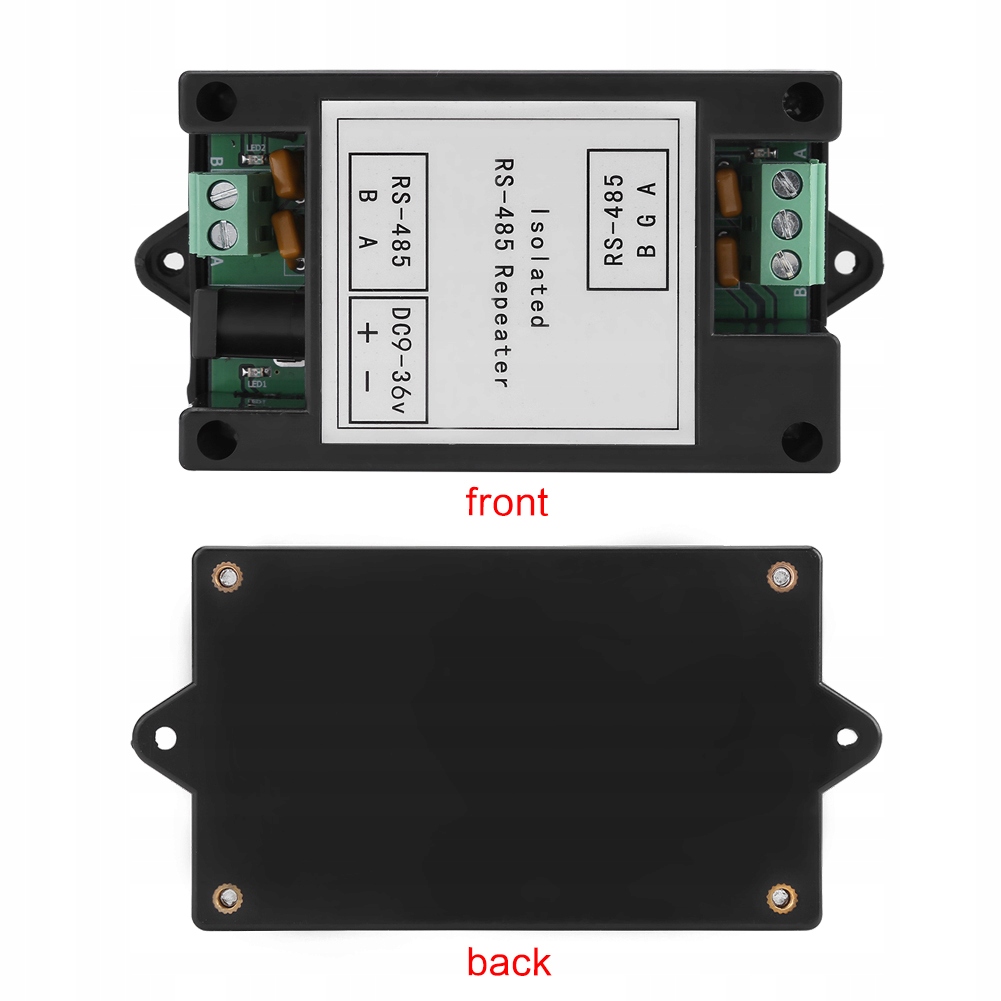

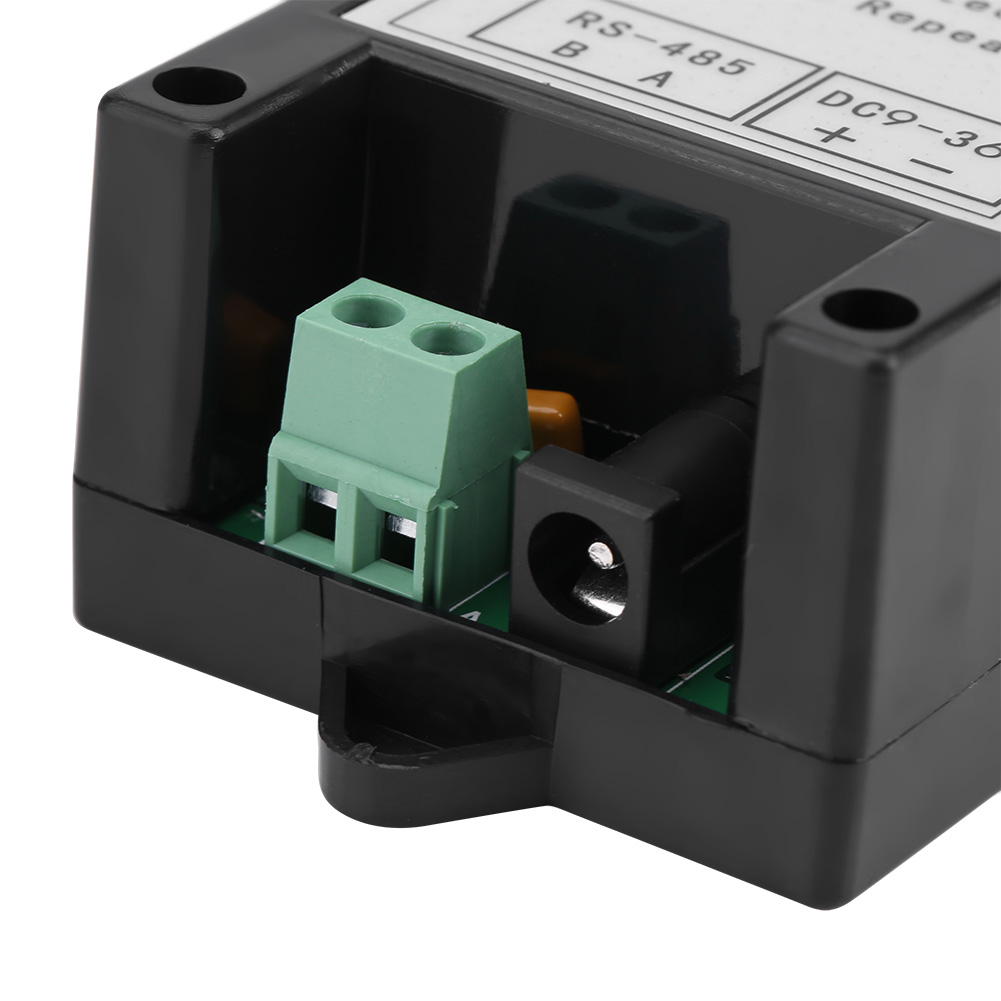

УСИЛИТЕЛЬ RS485, ИЗОЛИРОВАННЫЙ ОПТОИЗОЛЯТОР, ПОВТОРИТЕЛЬ

Описание: Этот изолированный повторитель RS485E представляет собой своего рода высокопроизводительный усилитель и расширитель сигнала RS485 промышленного класса. Он может автоматически определять направление потока данных и скорость передачи данных, не требуя каких-либо сигналов управления или квитирования, и обеспечивать прозрачную передачу данных. Питание устройства и сигналы связи полностью изолированы, имеют защиту от перенапряжения и статического электричества. Он характеризуется передачей на большие расстояния, высокой скоростью, стабильной и надежной работой. Широко используется в обслуживающих машинах, системах загрузки IC-карт, автоматическом управлении, системе контроля доступа, парковках, системах общественного питания, системах взимания платы за проезд.

Особенности: дизайн промышленного уровня, связь полностью изолирована, стабильная и надежная работа, скорость передачи данных до 500 Кбит/с.

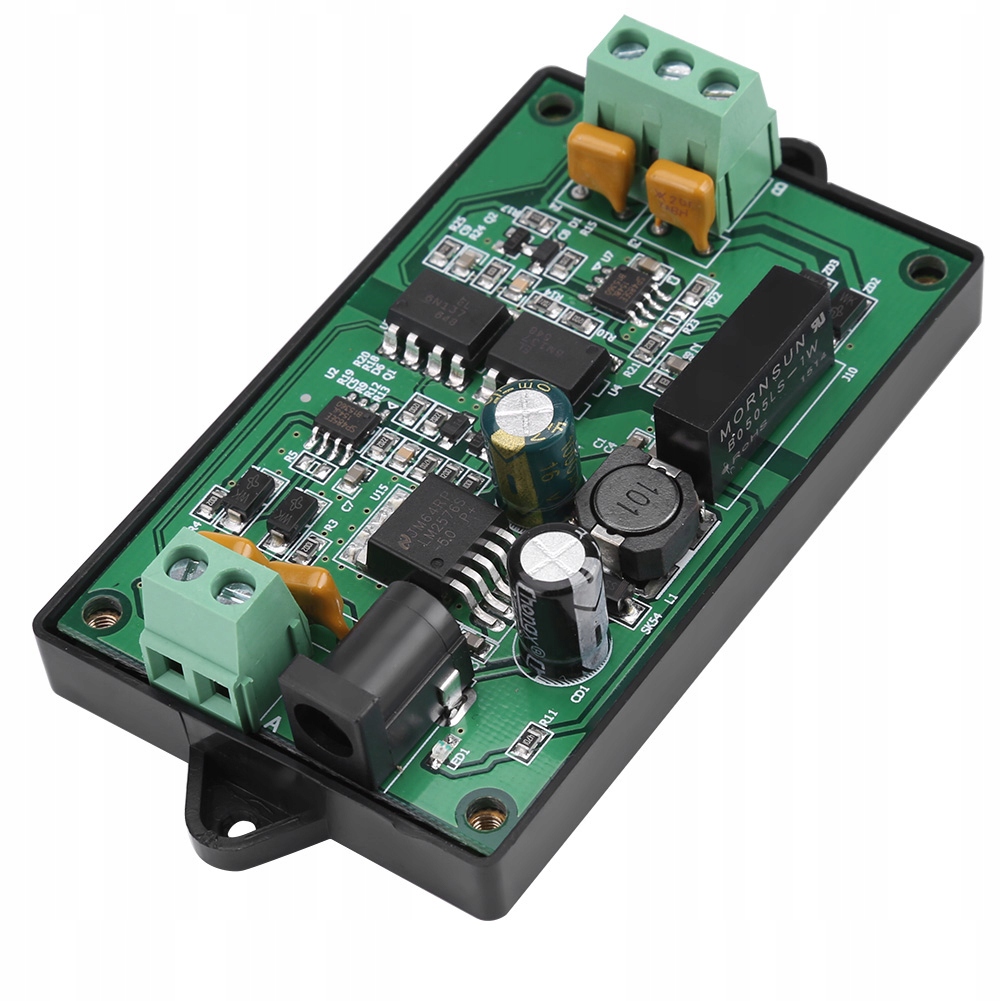

Встроенный высококачественный изолированный источник питания постоянного/постоянного тока обеспечивает гальваническую изоляцию между портами.

Он поддерживает связь с несколькими машинами, может подключать до 128 узлов, а расстояние передачи составляет до 1200 метров.

Технология автоматического контроля потока данных, автоматически различает и контролирует направление передачи данных.

Множественные защитные меры: защита от положительных и отрицательных электростатических разрядов 15 кВ; двухканальная защита ТВС 600Вт; изоляция связи 2,5кВ.

Широкий диапазон напряжения питания от 9 В до 36 В постоянного тока и защита от обратной полярности.

Характеристики:Рекомендуемое значение (типичное)

Предельное значение

Рабочее напряжение

9В~36В постоянного тока

9В~36В постоянного тока

Номинальная мощность

0,36Вт (9В/35мА; 12В/27мА; 24В/15мА)

0,5 Вт

Рабочая температура

-30~70

-40~80

Отвечает за мощность

1~128 узлов

128 узлов

Дальность связи

0~1200 метров

1200 метров

Скорость связи

300–500 Кбит/с

500 Кбит/с

Рекомендуемые методы отладки:

Убедитесь, что подключение выполнено правильно.

1. Общее заземление: используйте 1 провод или экранированный провод для соединения GND всех 485 устройств вместе, что позволяет избежать разницы потенциалов, влияющей на связь между всеми устройствами.

2. Терминальный резистор: подключите терминальный резистор сопротивлением 120 Ом параллельно к 485+ и 485- последнего устройства 485, чтобы улучшить качество связи.

3. Отсоедините среднюю часть: отключите ее посередине, чтобы проверить, не связано ли это с слишком большим количеством нагрузок, слишком большим расстоянием связи или повреждением какого-либо устройства, которое влияет на весь провод связи.

4. Один провод: подключите к устройству один провод, который можно использовать для устранения сбоев связи в случае проводки.

5. Измените преобразователь: измените преобразователь, чтобы исключить влияние качества преобразователя на качество связи.

6. Отладка ноутбука: убедитесь, что ваш ноутбук нормально обменивается данными, а клиентский компьютер поддерживает связь.

В комплект входит:

1 x RS-485 Repter

Примечание:

Для долгосрочной стабильной работы рекомендуется использовать оборудование RS485E ниже рекомендуемого значения. Оборудование не будет повреждено при работе ниже предела, но производительность может ухудшиться. Предельное значение не следует превышать, так как это может привести к повреждению оборудования.

Примечания по проводке:

1. Кабели связи 485 должны быть экранированной витой парой. Запасных лесок лучше иметь много, а общая длина не может превышать 1200 метров.

2. Кабели должны располагаться как можно дальше от кабелей высокого напряжения, не должны быть параллельны силовому кабелю и не должны соединяться вместе.

3. Шина 485 должна иметь ручную структуру и не может иметь соединение звездой или лопаткой.

4. Повторитель 485 необходимо использовать, если имеется более 30 контроллеров или длина кабеля превышает 500 метров.

5. Оборудование переменного тока и корпус должны быть хорошо заземлены.

6. Подключите GND всех устройств 485 экранированным кабелем.

7. Подключите согласующий резистор сопротивлением 120 Ом параллельно контактам 485+(A) и 485-(B) последнего устройства 485.

Кабель шины RS-485 должен представлять собой двухжильный экранированный медный кабель витой пары диаметром от 0,5 до 0,75 квадратных миллиметров, сопротивлением от 38 до 88 Ом/км, емкостью от 30 до 50 нанофарад.
