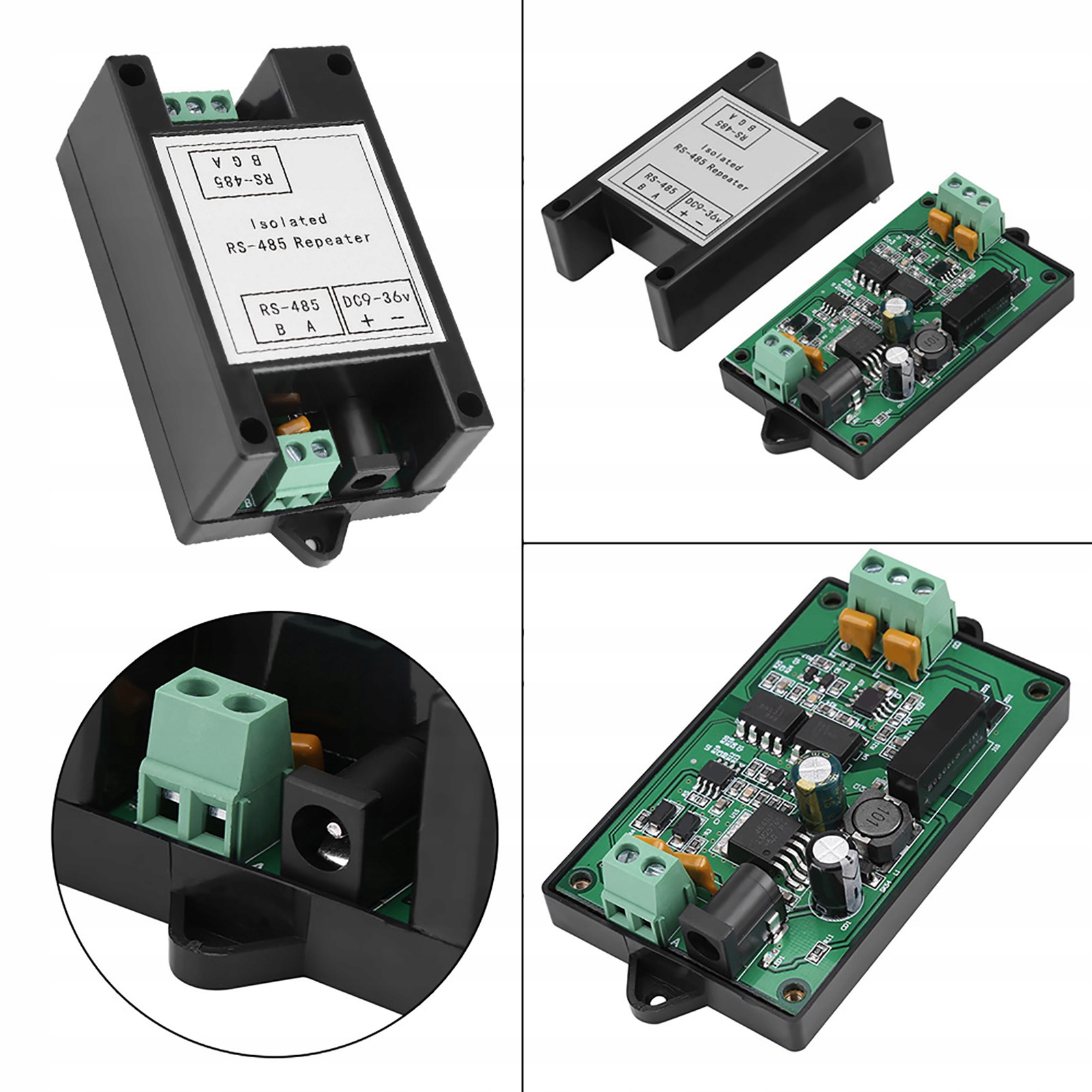

УСИЛИТЕЛЬ RS485 ШИННЫЙ ПОВТОРИТЕЛЬ RS485 С ОПТОИЗОЛЯЦИЕЙ

Этот изолированный повторитель RS485E представляет собой своего рода высокопроизводительный промышленный усилитель и расширитель сигнала RS485. Он может автоматически определять направление потока данных и скорость передачи данных, не требуя сигналов управления или квитирования и обеспечивая прозрачную передачу данных. Питание устройства и сигналы связи полностью изолированы, имеют защиту от перенапряжения и статического электричества. Он характеризуется передачей на большие расстояния, высокой скоростью, стабильной и надежной работой. Широко используется в сервисном оборудовании, системе загрузки IC-карт, автоматическом управлении, системе контроля доступа, парковках, системах общественного питания, системе взимания платы за проезд.

Особенности:

Промышленный дизайн, связь полностью изолирована, стабильная и надежная работа, скорость передачи данных до 500 Кбит/с.

Встроенный высококачественный изолированный источник питания постоянного/постоянного тока обеспечивает гальваническую изоляцию между портами.

Он поддерживает связь с несколькими машинами, может подключать до 128 узлов, а расстояние передачи составляет до 1200 метров.

Технология автоматического управления потоками данных, автоматически различает и контролирует направление передачи данных.

Множественные меры защиты: положительная и отрицательная защита от электростатического разряда 15 кВ; двухканальная защита ТВС 600Вт; Изоляция связи 2,5 кВ.

Широкий диапазон напряжения питания от 9 В до 36 В постоянного тока и защита от обратной полярности.

Характеристики: Рабочее напряжение: Рекомендуемое значение (типичное): 9–36 В постоянного тока; Предельное значение: 9–36 В постоянного тока.

Номинальная мощность: Рекомендуемое значение (типичное): 0,36 Вт (9 В/35 мА; 12 В/27 мА; 24 В/15 мА); Предельное значение: 0,5 Вт.

Рабочая температура: рекомендуемое значение (типичное) 30–70; Предельное значение: 40–80

Отвечает за производительность: Рекомендуемое значение (типичное): 1–128 узлов; Предельное значение: 128 узлов.

Дальность связи: Рекомендуемое значение (типичное): 0–1200 метров; Предельное значение: 1200 метров.

Скорость связи: Рекомендуемое значение (типичное): 300–500 Кбит/с; Предельное значение: 500 Кбит/с.

Рекомендуется использовать оборудование RS485E с рекомендуемым значением, чтобы обеспечить долгосрочную стабильную работу. Оборудование не будет повреждено при работе ниже предела, но производительность может ухудшиться. Предельные значения не следует превышать, так как это может привести к повреждению оборудования.

Примечание по проводке:1. Кабели связи 485 должны быть экранированной витой парой. Лучше иметь запасную витую пару, а общая длина не должна превышать 1200 метров.

2. Кабели должны располагаться как можно дальше от высоковольтных кабелей, не должны быть параллельны силовому кабелю и не могут быть связаны в пучки.

3. Шина 485 должна иметь ручную структуру и не может быть звездообразной или разделенной.

4. Повторитель 485 необходимо использовать, если имеется более 30 контроллеров или длина кабеля превышает 500 метров.

5. Оборудование переменного тока и корпус должны быть хорошо заземлены.

6. Подключите GND всех устройств 485 экранированным кабелем.

7. Подключите согласующий резистор сопротивлением 120 Ом параллельно контактам 485+(A) и 485-(B) последнего устройства 485.

Кабель шины RS-485 должен представлять собой 2-жильный экранированный медный кабель витой пары, диаметром от 0,5 до 0,75 квадратных миллиметров, сопротивлением от 38 до 88 Ом/км, емкостью от 30 до 50 нанофарад/км, с шагом скрутки 20 мм (если длина провода не превышает 500 метров, стандарт может быть соответственно меньше, но его необходимо скрутить). пара).

Ограничение шины: Состоит из двух и более устройств с физическими соединениями между собой, к шине можно подключить до 128 устройств, при отсутствии репитера длина шины не превышает 1200 метров. Системная шина не должна разветвляться, и если разветвление неизбежно, должны быть выполнены следующие требования:

1. Длина ветки не может превышать 10 метров; сумма длин автобусов не может превышать 800 метров; общее количество устройств в филиале не может превышать 50.

2. Все сигнальные провода связи должны располагаться как можно дальше от источника помех, сигнальная линия должна проходить в слабых колодцах и не должна быть подключена параллельно к мощному источнику питания (например, домашнему источнику питания 220 В) или радиочастотному сигнальному проводу (например, кабельному телевидению, аудиокабелю с большим сигналом). В случае параллельного подключения расстояние должно быть более 0,5 метра. 3. Все контакты проводов должны быть ЗАКРЫТЫ или привинчены к соединению и защищены от воды и провисания.

Общая сигнальная земля: 1. Все устройства в одном сегменте сети должны иметь единую сигнальную землю, чтобы избежать синфазных помех. 2. При использовании централизованного источника питания подключите отрицательные полюсы постоянного тока всех источников питания (включая устройства связи) в одном сегменте сети, чтобы создать общую сигнальную землю. На этом этапе сигнальная земля является землей источника питания постоянного тока.

3.При использовании отдельного источника питания соедините контакты заземления (черный провод) всех устройств шины в одном сегменте сети, чтобы создать общее сигнальное заземление. Световой индикатор:

PWR: Зеленый индикатор питания, обычно загорается при включении питания.

COM: красный индикатор данных, мигает при наличии данных на шине. Определение клеммы:

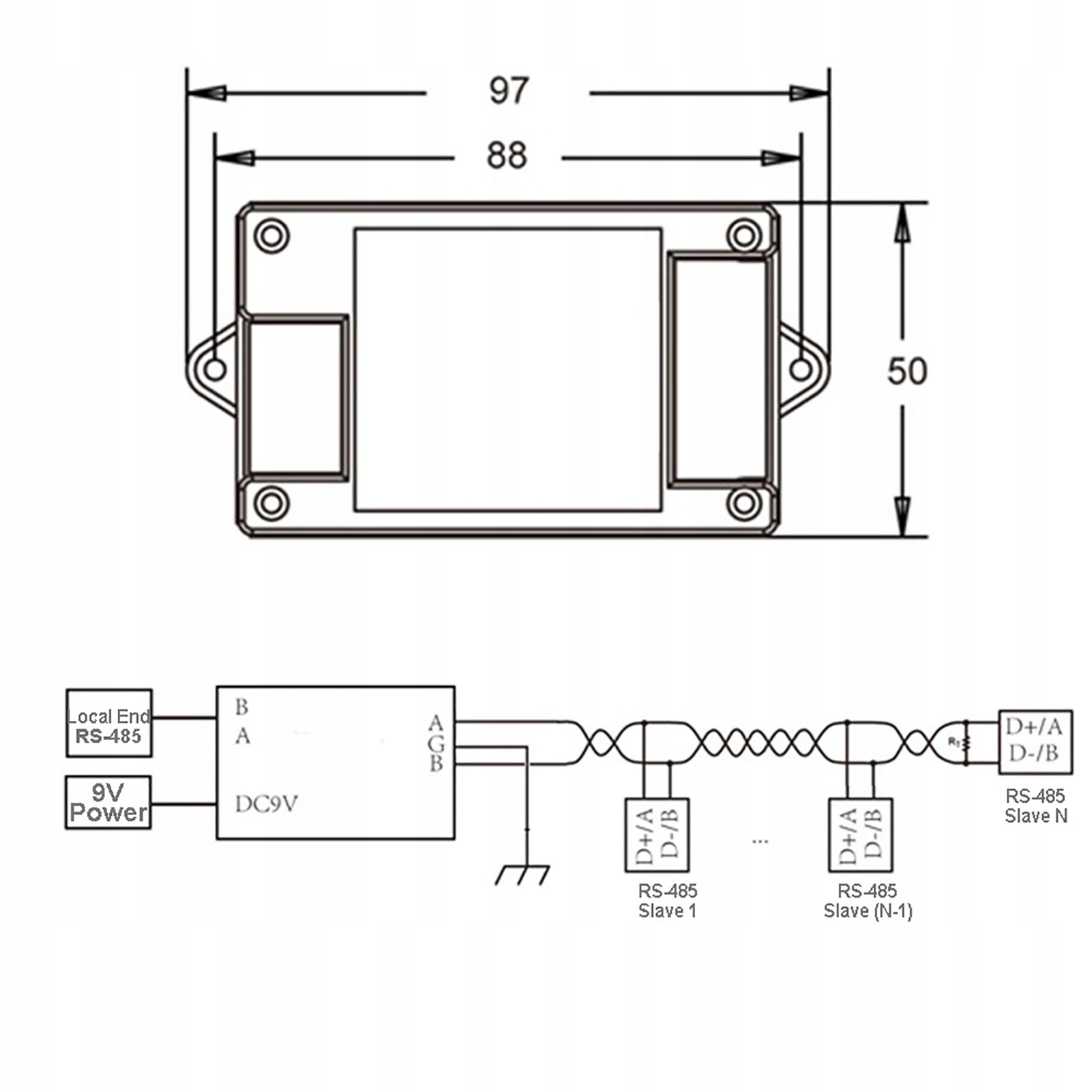

DC9V: источник питания G: изоляция заземления RS-485, может быть подключена к заземлению или экранированному кабелю

A: входной/выходной сигнал RS-485 положительный

B: входной/выходной сигнал RS-485 отрицательный

Рекомендуемые методы отладки: убедитесь, что подключение выполнено правильно.

1, общее заземление: используйте 1 провод или экранированный провод для соединения GND всех устройств 485 вместе, что позволяет избежать разницы потенциалов, влияющей на связь между всеми устройствами. 2, согласующий резистор: подключите согласующий резистор сопротивлением 120 Ом параллельно устройствам 485+ и 485-последнего 485, чтобы улучшить качество связи.

3. Отключите среднюю часть: отключите среднюю часть, чтобы проверить, не вызвано ли это слишком большой нагрузкой, слишком большим расстоянием связи или повреждением какого-либо устройства, которое влияет на весь провод связи.

4. Один провод: подключите к устройству один провод, который можно использовать для устранения ошибок связи, вызванных проводкой. 5. Замените преобразователь: замените преобразователь, чтобы устранить влияние качества преобразователя на качество связи.

6. Отладка ноутбука: убедитесь, что ноутбук нормально обменивается данными, заново создайте клиентский компьютер для связи.

В комплект поставки входят: 1 x RS-485 Repter
