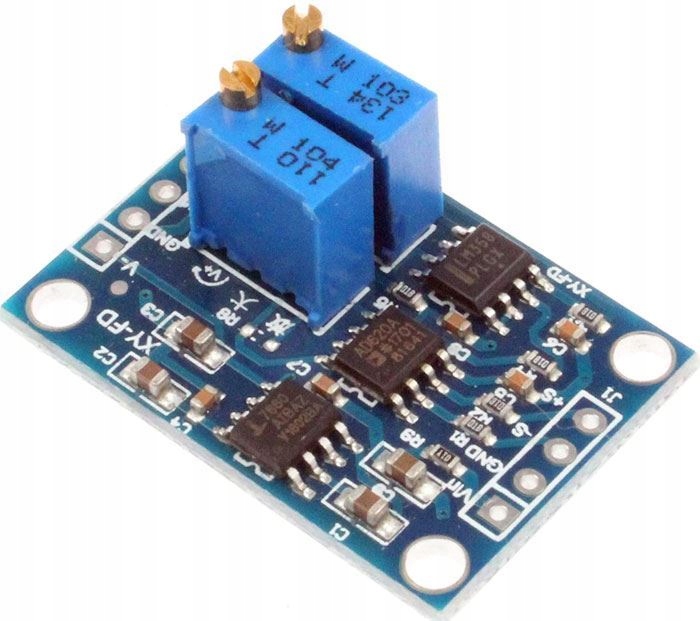

Измерительный усилитель – модуль с AD620
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 55
Оплачивая «Измерительный усилитель – модуль с AD620» данное изделие из «Амперметры» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Прецизионный измерительный усилитель переменного и постоянного тока с малым смещением и регулируемым коэффициентом усиления
**Технические данные:**
Напряжение питания: 3–11 В постоянного тока
Усиление: 1,5–1000x, регулируемое, регулируемый ноль
Диапазон входного напряжения сигнала: 100–300 мВ
Диапазон выходного сигнала: ±Vin–2 В
Отрицательное выходное напряжение: больше -Vin. Для выходного сопротивления микросхемы отрицательного напряжения фактический выход больше, чем -Vin, чем больше мощность нагрузки, тем больше падение отрицательного напряжения.
Смещение: 50 мкВ
Входной искаженный ток: макс. 1,0 нА
Смещение напряжения смещения: 0,6 мкВ /
Размер: 32x22 мм
**Соединение:**
Vin - входное напряжение (от 3В до 12В)
Земля – земля – минусовой полюс
S- и S+ — входной сигнал
V- - регулируемое отрицательное выходное напряжение
Земля – земля – минусовой полюс
Vout – регулируемое выходное напряжение
Земля – земля – минусовой полюс
Потенциометр 110 Т - регулирование напряжения
Потенциометр 134 Т – регулировка нулевой точки
Документация: https://www. хадекс. cz/spec/m556.pdf
