Усилитель звука LM386 - DIY KIT

KIT/Набор «Сделай сам», состоящий из печатной платы и набора всех электронных компонентов, позволяющий собрать собственный мини-усилитель звука на базе LM386.

Набор особенно рекомендуется как прекрасный обучающий подарок начинающим электронщикам — при сборке они получают бесценный опыт. Большинство начинающих инженеров-электронщиков начинают свои приключения и увлечение электроникой со световых эффектов – что довольно очевидно, ведь после сборки и сборки электронной системы эффект виден невооруженным глазом. Следующим шагом в развитии является внедрение аудиотехнологий. Предлагаемый набор идеален для сборки начинающим электронщиком (это простая система, не требующая запуска, настройки параметров, рабочих точек и т.п. После правильной сборки работает сразу)

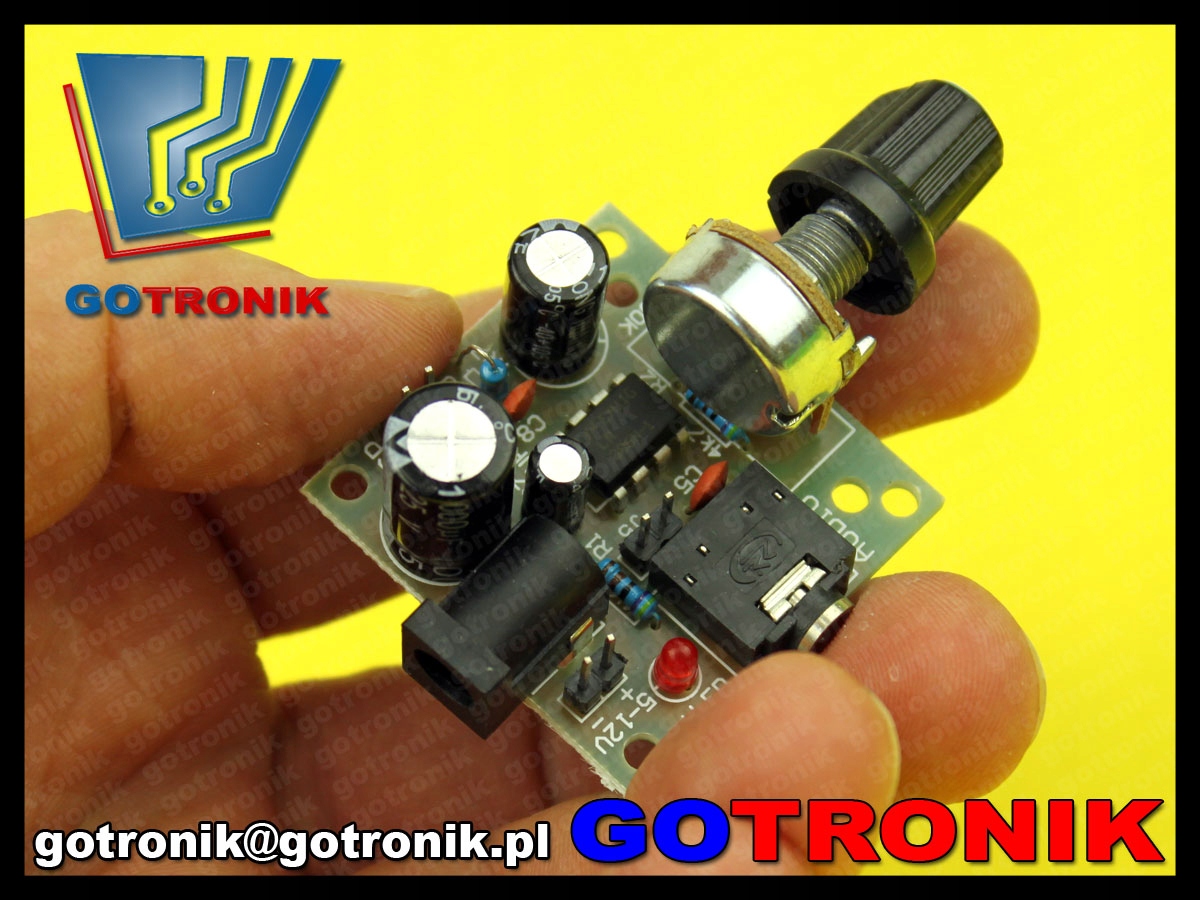

Миниатюрная аудиосистема модуль усилителя на основе схемы LM386. Напряжение питания от 3В до 12В постоянного тока позволяет использовать его для портативных устройств с батарейным питанием. Управление очень простое: подключите входной аудиосигнал к разъему jack 3,5. Питание подается на разъем DC-JACK, а динамик подключается к выходу SP на разъеме GOLD-PIN 2,54 мм. Громкость (усиление) регулируется потенциометром. На печатной плате усилителя имеется светодиодный индикатор питания.

Технические данные:

• мини-аудиоусилитель
• LM386 чип
• диапазон входного напряжения (источник питания) постоянного тока: от 3 В до 12 В
• выходная мощность: до 0,5 Вт
• разъем питания: DC-JACK
>
• Входной разъем аудиосигнала: Jack 3,5 мм.
• Выход динамика: позолоченный 2,54 мм.
• Приблизительные размеры: 37x41 мм.

Рейтинг сложности:

• односторонняя плата
• паяльная маска - ДА
• описание сборки на печатная плата - ДА
• схема принципиальная - НЕТ
• схема сборки - ДА
• тип монтажа: сквозное THT
• накладной монтаж SMD компоненты: нет
• элементов, требующих соблюдения полярности: ДА
• после правильной сборки устройство не требует запуска (работает сразу)
• будьте особенно осторожны при установке модуля, поскольку существует опасное для здоровья человека напряжение переменного тока 230В.

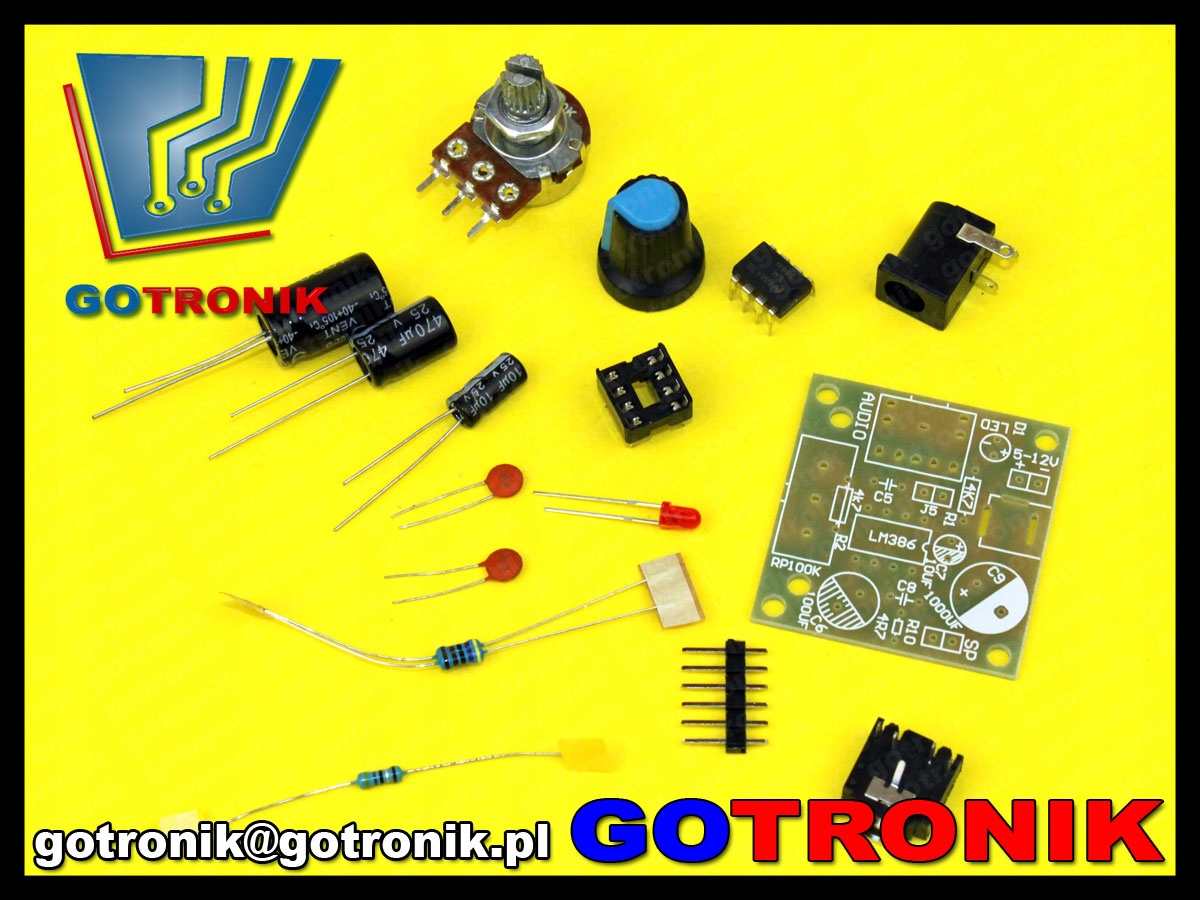

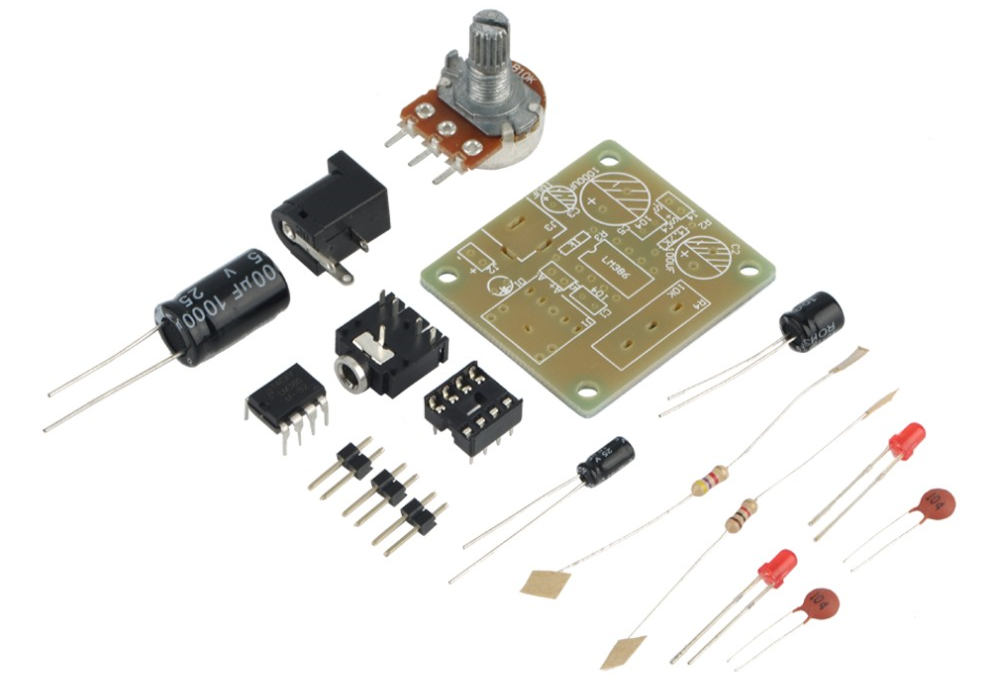

В комплект входит:

• Печатная плата
• все необходимые элементы для сборки устройства.

Представляет собой комплект для самостоятельной сборки – пайки, состоящий из печатной платы и набора электронных компонентов. Конечный результат – работающее устройство – зависит только от навыков установщика и его опыта. Если устройство не работает и т.п., возврат или обмен паяных элементов невозможен. Отремонтировать его платно можно только через наш сервис - однако в случае с некоторыми более дешевыми сборочными комплектами стоимость услуги превысит стоимость комплекта.
