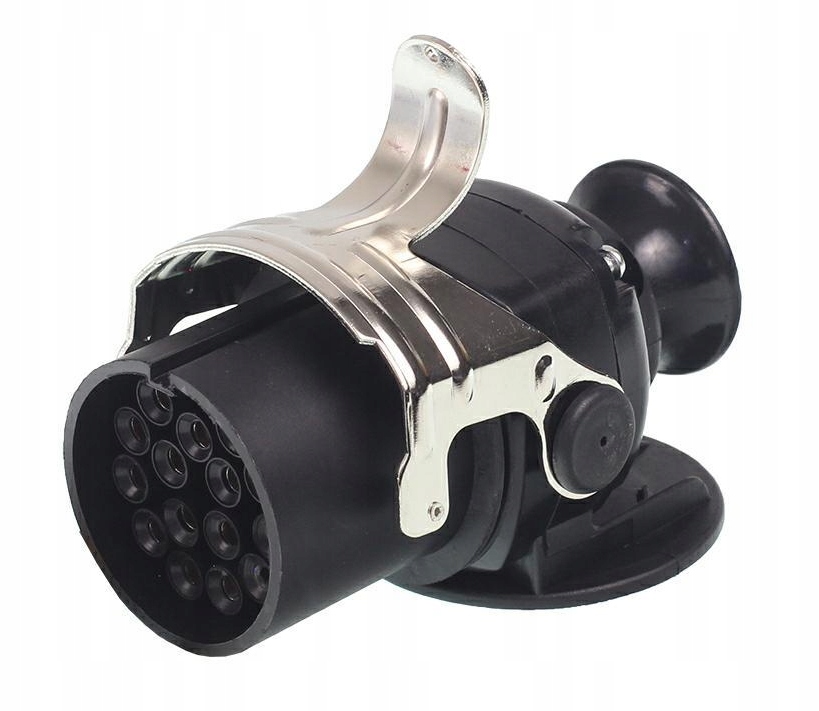

плагин ADR 15V 24V Twisted 15 PIN -контакт

Применение:

Предназначено для подключения и поставки электрической установки 24 ВВт полу -перевозчики, трейлеры с высокой пропускной способностью и другими тяжелыми транспортными средствами:

• -trailers
• Седельные тракторы
• Грузовики
• Camp Semi -Trailers Automotive

PIN 15 -контактный ADR 24V - ADR Transport Plug

Профессиональная универсальная заглушка. 15-контактный разъем поддерживает полный набор освещения трейлера, а также дополнительные функции, такие как датчик потребления тормозной колодки, индикатор гидравлического тормоза и механизмы подъема оси.

ADR-разъемы-опасные нагрузки

Большое количество полюсов обеспечивает поддержку всех необходимых функций и полного освещения, что соответствует требованиям транспорта ACT и дорожного движения.

Особенности продукта:

• Соединение: Twisted
• Цвет: черный
• Макс. Диаметр кабеля: 9,5 мм
• Закрепление плетеных пластика с прочными, устойчивыми к повреждениям и погодным условиям
• Украшивающие элементы, оборудованные -резиновыми уплотнениями
• Стука для контактов с металлом
• Монтированные проволоки в цепочке. seal защита

схема разъема 15 -pin 24V:

• Полюс 1 (l) - Функция: Индикатор левого направления - кабель: желтый
• Полюс 4 (31) - Функция: масса ( -) для булавок 1-3 и 5-12 - кабель: белый
• Полюс 5 (58L) - Функция: заднее левое положение, ход и светильники и освещение регистрационной пластины. Положение, ход и контурные огни, а также освещение номерного знака справа - кабель: коричневый
• Полюс 7 (54) - Функция: тормозные светильники - красный: красный 8 - Функция: реверсирование светильников, реверсирование блокировки - кабель: розовый
pole 9 (30) - функция.
• Полюс 10 Серый
• Полюс 11 - функция: Индикатор гидравлического тормоза - кабель: черный и белый
• Полюс 12 - Функция: механизм подъема окси - проволока: синий - -белый
• pole . 14 -function: can-h Обмен данными-не для EBS или ABS) -cable: зеленый и белый
• полюс 15 -funct
