KL08RF

ПАНЕЛЬ БЕСПРОВОДНОГО УПРАВЛЕНИЯ, 8 ЗОН, 230 В

⭐ Ключевые функции ⭐

Полоса SALUS KL08RF обеспечивает полное беспроводное управление системой отопления или охлаждения, совместимое с регуляторами iT600RF и системой SALUS Smart Home. Он позволяет управлять насосом и котлом и управлять большими установками до 8 зон. Это прочная основа для современных систем панельного отопления.

• Поддержка 8 зон нагрева/охлаждения – макс. 8 контроллеров.
• Управление насосом и источником тепла через контакты NO/COM.
• Поддержка до 56 термоэлектрических приводов (максимум 7 на контроллере).
• Автоматическое переключение отопления/охлаждения благодаря входу CO.
• Беспроводная работа в ZigBee 2,4 ГГц и функция повторителя сети.

🔥 Как работает устройство 🔥

KL08RF по беспроводной сети получает сигналы от регуляторов iT600RF и использует их для управления исполнительными устройствами в отдельных зонах. Когда любой регулятор сообщает о потребности, полоса включает насос и котел (с соответствующей задержкой). В режиме охлаждения работает по сигналу CO, а датчик точки росы защищает установку от образования конденсата.

• Сигнал от контроллера → активация исполнительных механизмов, насоса и котла.
• 3-минутная задержка запуска насоса и котла для безопасности установки.
• Вход CO переключает систему на охлаждение (контакты замкнуты).
• Вход Датчик точки росы отключает все зоны при высокой влажности.
• Возможность расширения с помощью KL04RF до 12 зон.

⚙️ Наиболее важные характеристики ⚙️

Полоска была разработана для профессиональной установки, предлагает возможность работы с НЗ или НО приводами и удобную установку на DIN-рейку или стену. Благодаря высокой мощности зон возможно подключение до 6 исполнительных устройств в одну зону (через реле).

• 8 зон + возможность расширения до 12 зон (KL04RF).
• 24 выхода исполнительных механизмов (по 3 на зону) - исполнительные механизмы 230 В, поддержка NC/NO.
• Максимальная нагрузка полосы: 3 А.
• Насос и Котел в беспотенциальном стандарте NO/COM.
• Разъем для внешней антенны 08RFA, конфигурационные перемычки (Задержка, ВНУТРЕННЕЕ/ВНЕШНЕЕ, НЗ/НО).

🎯 Применение 🎯

Полоска KL08RF предназначена для современных систем поверхностного отопления и охлаждения как в жилых домах, так и в коммерческих зданиях. Прекрасно работает с распределителями напольного отопления и зонированием крупных объектов.

• Установки напольного, настенного и потолочного отопления.
• Квартиры, дома, офисы, объекты сферы услуг.
• Зональное управление крупными распределительными устройствами.
• Системы отопления/охлаждения с автоматическим переключением.

🌍SALUS SMART HOME – УМНЫЙ ДОМ В ВАШИХ РУКАХ 🌍

Система SALUS Smart Home представляет собой передовую сеть устройств, работающих в стандарте ZigBee 2,4 ГГц, которая позволяет полностью удаленно управлять отоплением и охлаждением в вашем доме. После подключения ленты KL08RF к шлюзу UGE600 управление зонами, насосом и источником тепла становится удобным и доступным из любой точки мира.

С помощью приложения можно создавать автоматические сценарии, реагировать на условия работы установки и оптимизировать энергопотребление. KL08RF станет центральным элементом управления вашей наземной установки.

Используя приложение SALUS Smart Home, пользователь получает:

✔️возможность онлайн-управления отоплением, освещением, устройствами ВКЛ/ВЫКЛ

✔️индивидуальное регулирование тепла в помещениях

✔️комфорт и экономия: подстройка температуры под функции помещения и время суток

✔️контроль расходов: формирование графиков энергопотребления устройствами, управляемыми с помощью умных розеток

✔️возможность получать уведомления по SMS или электронной почте об обнаруженных событиях, например. пожар в котельной (датчик дыма), затопление кухни (датчик затопления), нарушение вашего пространства (датчик открытия)

✔️возможность создания любых правил OneTouch

✔️От других брендов нас отличает чрезвычайно профессионально работающий отдел технической консультации, который поддерживает клиентов в области настройки, программного обеспечения устройств и консультирует в случае возникновения любых эксплуатационных технических проблем.

🤖ONETOUCH — ИНТЕЛЛЕКТУАЛЬНАЯ АВТОМАТИЗАЦИЯ В СИСТЕМЕ УМНОГО ДОМА SALUS 🤖

Функция OneTouch позволяет формировать правила, автоматически запускающие действия системы, в том числе работу полосы KL08RF. Лента может реализовывать сценарии на основе запроса на отопление, отправленного от регуляторов, сигнала охлаждения центрального отопления или защиты по датчику точки росы.

Правила OneTouch позволяют связать работу зон с другими устройствами системы, что обеспечивает полную автоматизацию установки.

📱 Примеры использования OneTouch с KL08RF:

• 🌡️ Отключение всех зон полосы при обнаружении влаги по датчик точки росы.
• 🔥 Автоматическое включение источника тепла, когда любой регулятор сообщает о необходимости.
• 🧊 Переключение всей системы на охлаждение после активации сигнала центрального отопления.
• ⏱️ Плановое регулирование температуры через соответствующие регуляторы в зонах.

🏠 MYSTATUS - РЕЖИМЫ РАБОТЫ УМНОГО ДОМА 🏠

MyStatus позволяет быстро переключать весь дом между предустановленными режимами, которые также влияют на работу ленты KL08RF и сопряженных в зонах контроллеров. KL08RF реагирует на активный режим системы, выполняя команды автоматически и в соответствии с настройками приложения.

Полоса не меняет режимы самостоятельно - а адаптируется к текущему состоянию дома, синхронизируя работу зон.

📱 Примеры сотрудничества KL08RF с MyStatus:

• 🌇 «ДОМА» → нормальная работа зон согласно настройкам регуляторы.
• 🚪 «ВНЕ ДОМА» → полоса работает по пониженным настройкам, отправленным с регуляторов.
• 🌙 «НОЧЬ» → зоны работают в соответствии с ночным режимом, установленным в регуляторах.
• 🔄 Изменение режима → KL08RF сразу реагирует в соответствии с профилем автоматики.

💡Светодиодная сигнализация 💡

KL08RF имеет диоды, информирующие о состоянии подключения, питании и адресе полосы в сети.

• Диод Network Status сигнализирует о сопряжении, работе и ошибках.
• Светодиод, обозначающий адрес полосы в сети ZigBee.
• Сигнализация группировки контроллеров.

�📐Технические данные 📐

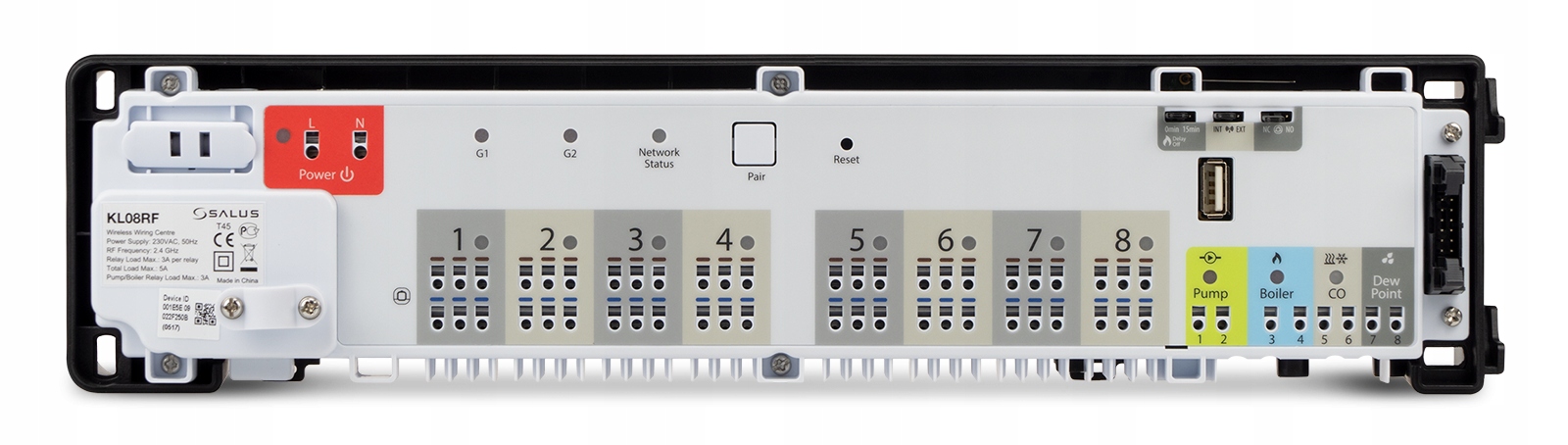

Описание ленты:

1. Трубчатый предохранитель 5 х 20 мм 12 А

2. Питание

3. Сигнализация группировки контроллера

4. Светодиод «Состояние сети»

5. Кнопка «Сопряжение»

6. Кнопка «Сброс»

7. Перемычка «Задержка»

8. Перемычка антенны INT/EXT

9. Перемычка NC/NO

10. Координатор сети ZigBee

11. Контакты для подключения исполнительные устройства

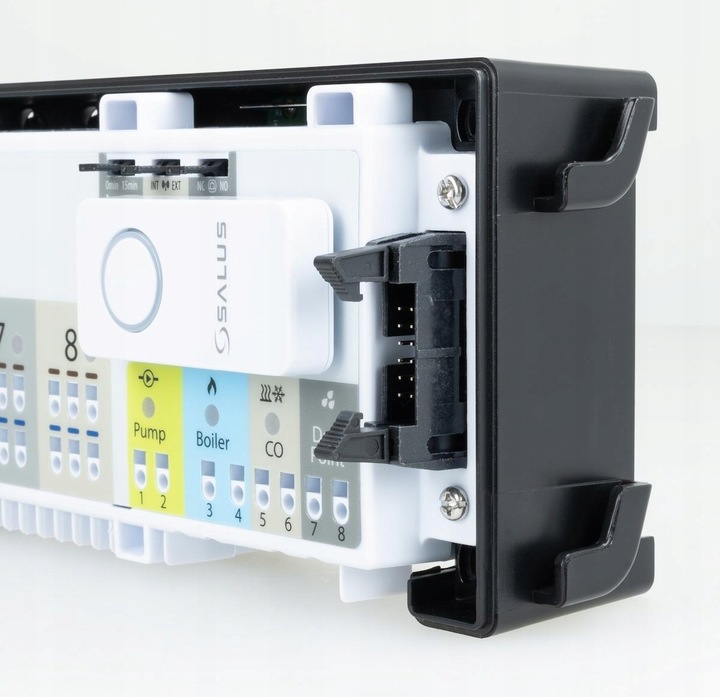

12. Выход управления насосом

13. Выход управления источником тепла

14. Вход центрального отопления

15. Вход датчика точки росы (гигростат)

16. Последовательный разъем для расширения KL04RF

17. Антенный разъем
