Плата ESP32 с камерой ESP32-CAM WiFi + BLE, 4,2 МБ

ESP32-CAM — небольшая плата разработки с модулем ESP32-S со встроенным WiFi и BLE от Espressif.

Плата ESP32-CAM оснащена модулем камеры OV2640 с разрешением 2 Мп и небольшими размерами. Благодаря этому он может работать как независимая система мониторинга в приложениях IoT.

Возможности ESP32-CAM практически неограничены. Он идеально подходит для сканирования QR-кодов или для считывания показаний счетчиков воды или электроэнергии дома. Изображение с камеры можно передавать в потоковом режиме через домашнюю сеть. Также имеется приложение для распознавания лиц.

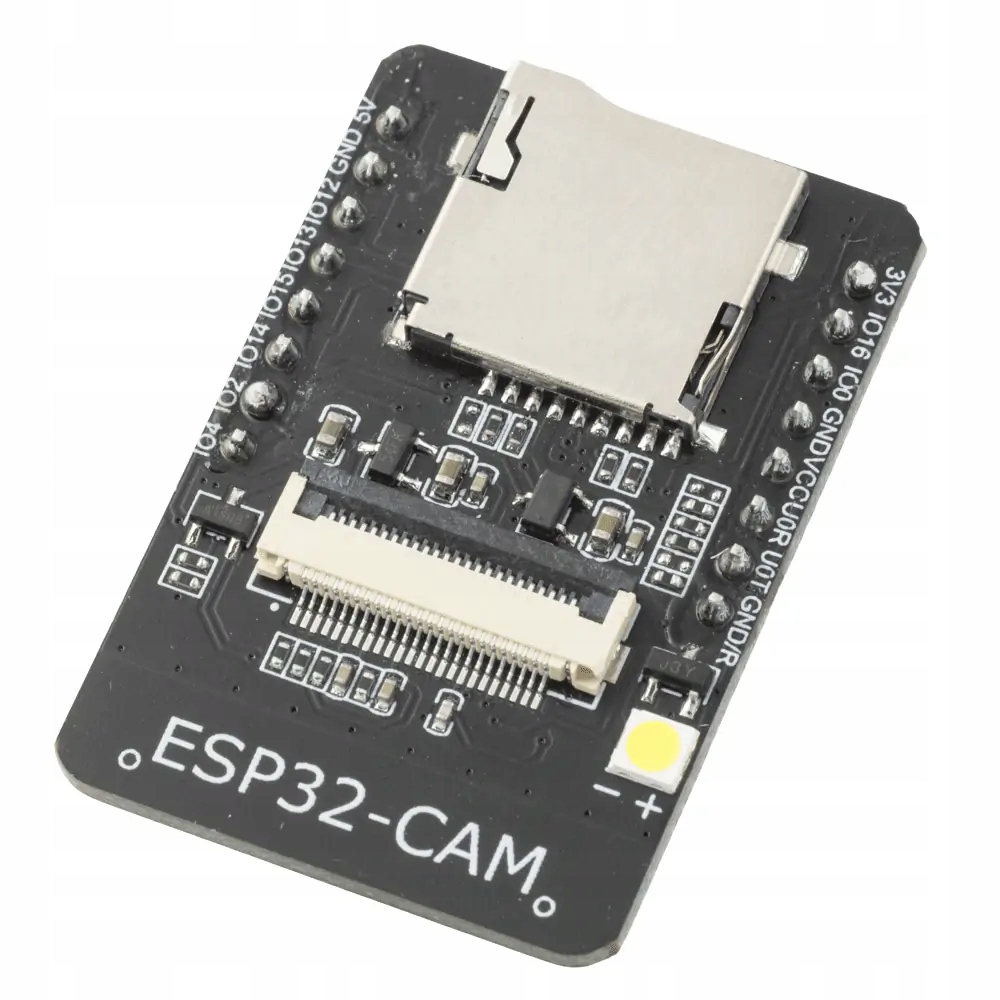

Измерения и изображения можно сохранять на карту microSD через встроенный слот. Поддерживает карты (разделы) емкостью до 4 ГБ. Вы не потеряете фотографии или записи, если сеть Wi-Fi пропадет на мгновение.

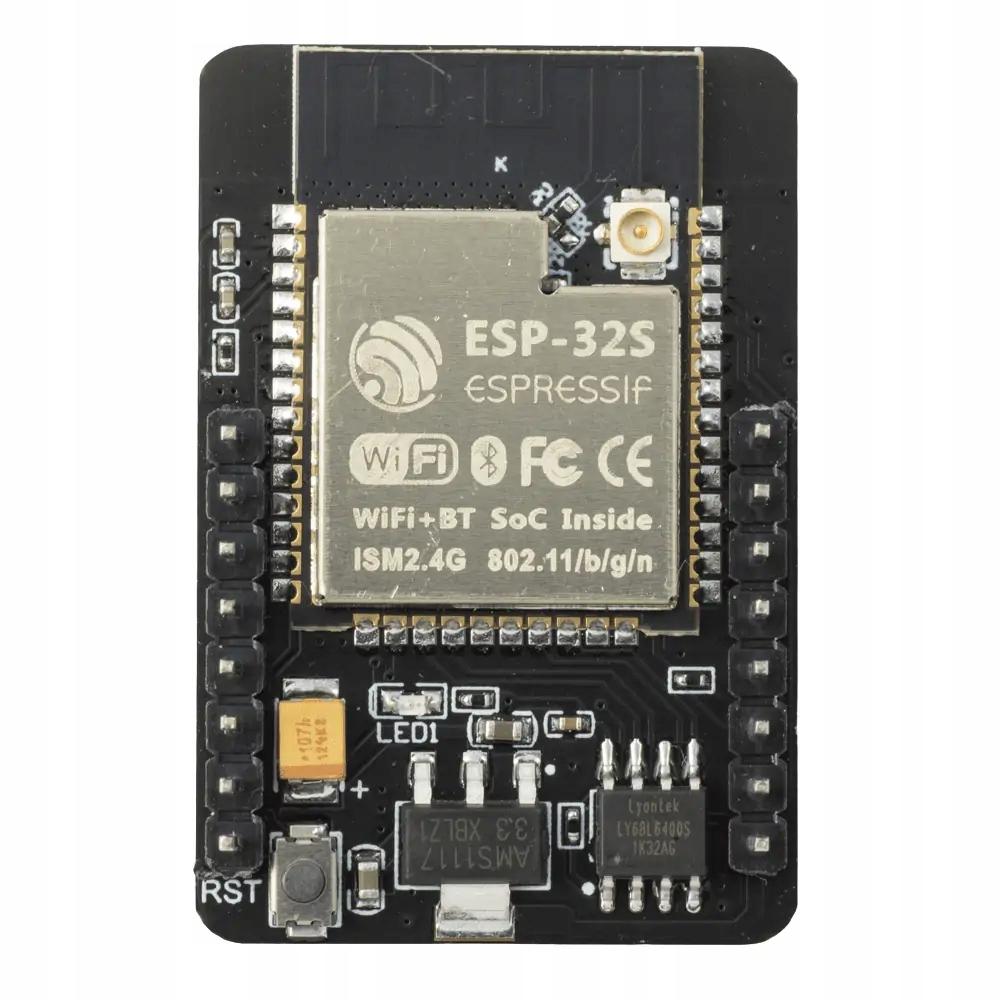

Модуль ESP32-S

ESP32-S — младший брат популярной системы ESP8266. Система была значительно улучшена по сравнению со своей предшественницей. Это 32-битная архитектура, а также двухъядерный, что обеспечивает производительность эти системы на совершенно более высокий уровень.

Помимо WiFi, ESP32 оснащен модулем BLE (Bluetoth Low Energy), что делает эти системы еще лучше подходящими для IoT-приложений, чем ESP8266. p>

Его популярность постоянно растет, что связано, в том числе, с его небольшими размерами. С его помощью вы легко сможете войти в мир Интернета вещей. Будь то умный дом или устройства, подключающиеся к облаку. Придумайте что-нибудь потрясающее и постройте это!

Оснащение и программирование платы ESP32-CAM

Модуль в этой версии монтируется на удобную плату, аналогичную NodeMCU, известную по ESP8266. Это делает переход на него безболезненным.

Количество контактов GPIO большое для такого размера. К ESP32-CAM можно подключить большое количество внешних модулей.

Модуль ESP32-S имеет антенну в виде дорожки на печатной плате. Если ее параметров окажется недостаточно, модуль имеет разъем U.FL для внешней антенны. Благодаря ему можно подключить, например, выделенную антенну.

Вы можете легко использовать этот модуль программу из Arduino IDE. Благодаря библиотекам Arduino программирование Интернета вещей стало еще проще.

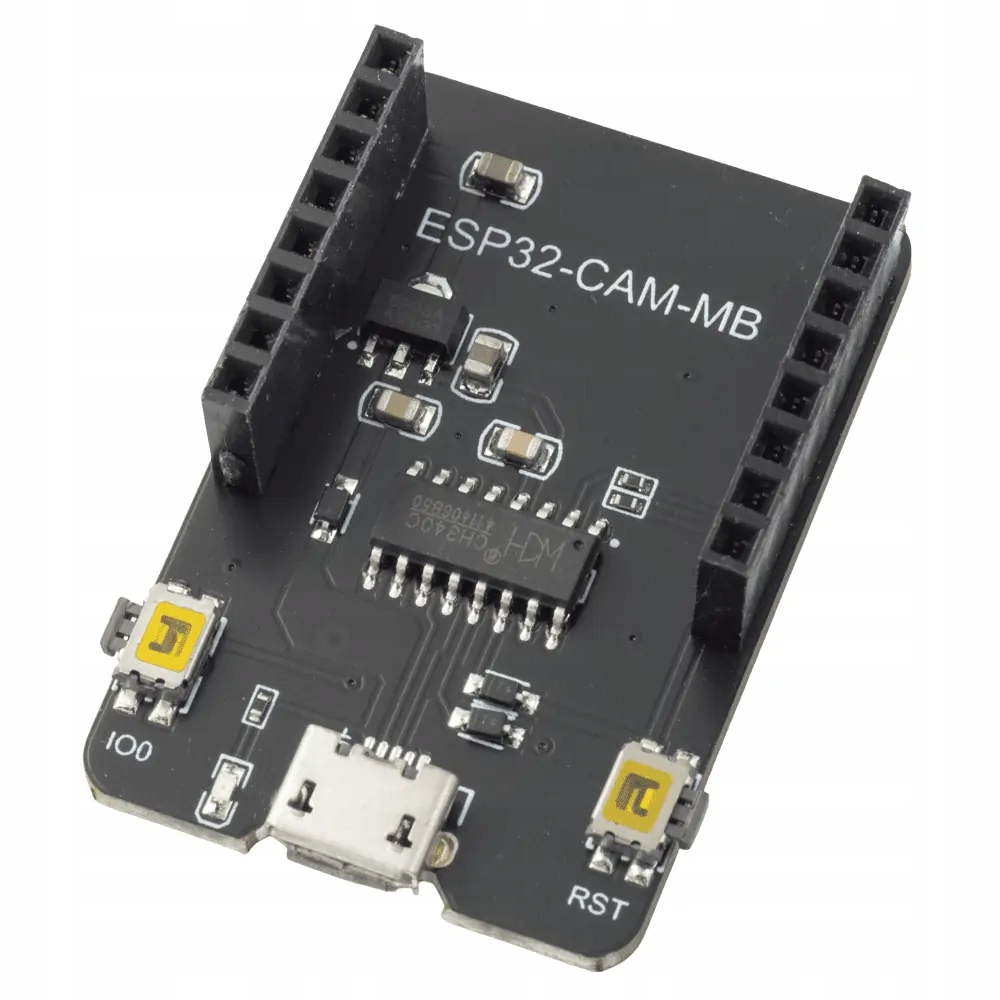

Выделенная плата с программатором

Модуль ESP32-CAM неудобно программировать. Из-за габаритов платы нет ни программатора, ни кнопок для входа в систему в загрузчик.

Это облегчает специальная плата программатора, которая входит в комплект. Ее размеры и разъемы идеально соответствуют ESP32-CAM.

Что находится на плате? Прежде всего USB-UART программатор (конвертер) на базе популярной микросхемы CH340. Подключиться к компьютеру можно через разъем micro USB.

Помимо программатора имеются две кнопки. Они помогают для принудительного изменения статуса программирования в системе ESP32. Это RESET и GPIO0. Как вставить плату в загрузчик? На плате, подключенной к компьютеру:

• Зажать RST
• Зажать IO0
• Отпустите RST, удерживая IO0.
• Отпустите IO0.

После этой последовательности система ESP32 будет готова к программированию.

На плате еще есть место для стабилизатора напряжения. Вам не нужно беспокоиться о правильном питании ESP32-CAM.

Характеристики модуля ESP32-CAM:

• Чип ESP32-S
• Тактовая частота: до 160 МГц
• 520 КБ ОЗУ
• 512 КБ FLASH
• WiFi модуль в стандарте 802.11 b/g/n.
• Режимы WiFi: AP (точка доступа), STA (автономный), AP+STA.
• Поддержка технологий и безопасности: TKIP, WEP, CRC, CCMP, WPA/WPA2, WPS
• Интерфейсы UART/SPI/I2C/PWM/ADC/DAC
• В комплект входит камера OV2640 (разрешение 2 Мп)
• Возможность подключения камеры OV2640 или OV7670
• Поддержка передачи изображений по Wi-Fi
• Удаленное обновление прошивки (FOTA)
• Слот для карты MicroSD (до 4 ГБ)
• Разъем для внешней антенны U.FL
• Пользовательский диод (GPIO4)
• Напряжение стабилизатор
• li>
• Кнопка RESET
• Напряжение питания: 5 В
• Шаг штифта: 2,54 мм
• Размеры модуля: 40,5 x 27 x 4,5 мм
• Разъемы Goldpin припаяны к плате

Спецификация специальной платы с программатором:

• Идеально сочетается с модулем ESP32-CAM.
• Программатор CH340.
• Разъем micro USB
• Кнопка RST
• Кнопка GPIO0
• Стабилизатор напряжения

В комплекте

В комплекте b>

• Плата ESP32-CAM
• Плата со специальным программатором
• Камера OV2640 2Mpx
