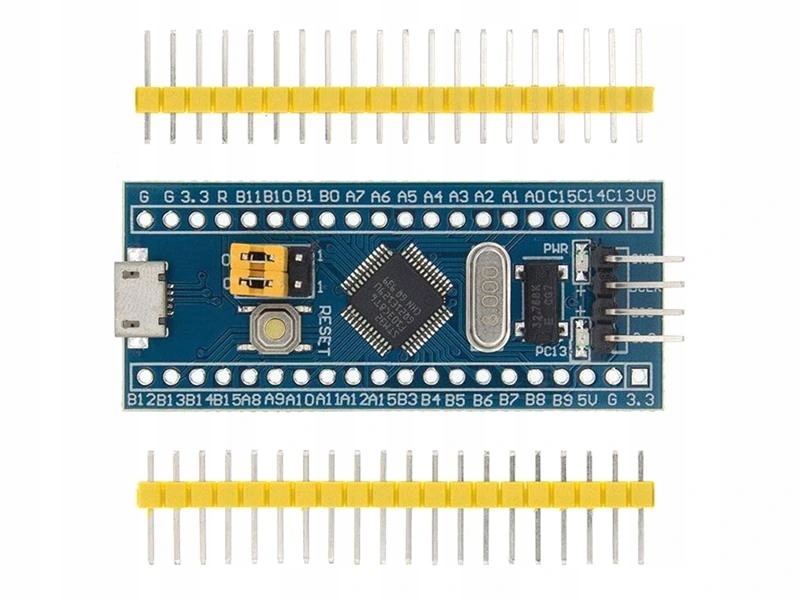

Плата разработки ARM STM32F103C8T6
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 3
Просматривая «Плата разработки ARM STM32F103C8T6», вы можете быть уверены, что данный товар из каталога «Микропроцессоры» будет доставлен из Польши и проверен на целостность. В цене товара, указанной на сайте, учтена доставка из Польши. Внимание!!! Товары для Евросоюза, согласно законодательству стран Евросоюза, могут отличаться упаковкой или наполнением.
Макетная плата ARM STM32F103C8T6
СОВЕТ
Макетная плата Arduino Nano с микроконтроллером ARMCortex-M3 STM32F103C8
Технические параметры:
- Микроконтроллер STM32F103C8
- Частота процессора до 72МГц
- флэш-память 64 КБ
- SRAM 20 КБ
- 2×12 бит АЦП (0–3,6 В), 16 каналов)
- 7 x DMA
- 7-кратный таймер:
- 3 × 16-битных таймера, каждый из которых имеет до 4 входов IC/OC/PWM или счетчик импульсов и прямоугольный (инкрементальный) вход для энкодера
- 16-битный таймер ШИМ с контролем времени простоя двигателя и аварийной остановкой
- 2 сторожевых таймера (независимый и оконный)
- 24-битный таймер SysTick
- 2 x I2C (SMBus/PMBus)
- 3 x USART (интерфейс ISO 7816), Lin, IrDA, управление модемом)
- 2 порта SPI (18 Мбит/с)
- 1 CAN (2.0B активный)
- 1 полноскоростной порт USB 2.0
- 1 схема реального времени - RTC
- Блок расчета CRC, 96-битный уникальный идентификатор.
- генераторы, сброс и управление питанием:
- источник питания 2,0–3,6 В – сброс при включении питания, сброс при отключении питания и программируемый детектор напряжения (PVD)
- внешний генератор 4–16 МГц для процессора
- внутренний генератор 8 МГц для процессора
- внутренний генератор 40 кГц для RTC
- PLL для тактовой частоты процессора
- внешний генератор 32,768 кГц с калибровкой RTC
- режим пониженного энергопотребления:
- режим сна, остановки и ожидания
- Вход VBAT для резервного питания RTC и резервных регистров
- механические параметры:
- размеры платы 53 мм х 22 мм.
- расстояние между контактами соответствует стандартному 40-контактному DIP-экрану – подходит для макетов
– дополнительные компоненты и схемы на плате:
- Источник 3,3 В, 300 мА
- Кристаллы 8 МГц для процессора
- Кристаллы 32,768 кГц для RTC
- ссылки выбора метода программирования – BOOT0 и BOOT1
- кнопка сброса
- разъем micro USB
- мощность и данные
- Разъем SWD
- программирование и отладка с помощью программатора ST-Link V2
- Светодиодный индикатор питания 3,3В
- Светодиод подключен к контакту PC13
- может питаться через микро USB или разъемы питания
Продукт не является самостоятельным функциональным целым, требует профессиональной сборки.
