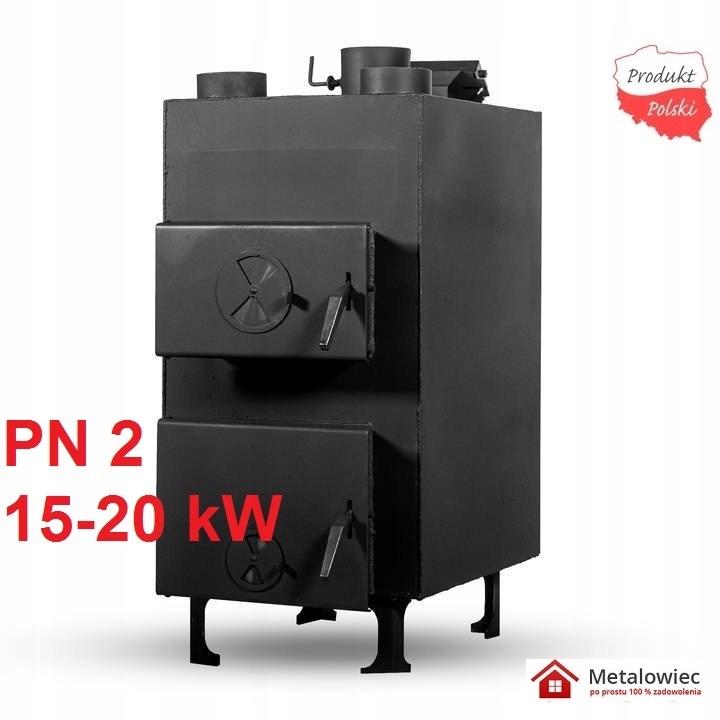

PN2 PN2 20 кВт Ekoprojekt Печь

pn2 pn2 15-20 кВт ekoprojekt

pn -это новая версия продукта с регулируемым процессом дуения теплого воздуха, построенной в соответствии с руководящими принципами исследований и стандартов, действующих в Европейском Союзе. , предназначенный для периодического нагрева промышленных комнат, мастерских, склада, производственных залов и т. Д. Второе время теплого воздуха может быть распределен с помощью системы стальных или алюминиевых труб. Выдувая плита является очень эффективным источником тепла - через систему нагрева и выдувания, температура комнаты может быть изменена на более высокое время, пока не будет получена правильная температура. Нагретый воздух может достигать температуры до 150 градусов по Цельсию.

pn2 Blowing Furnace - Технические данные:

• Номинальная нагревательная мощность: 20,00 кВт
• Максимальная нагревательная мощность: 23,00 кВт/около 230 м2
• Высота. мм
• Общая глубина: 790 мм
• Piec Mass: 155 кг
• Диаметр выходов в форме: 130 мм
• Диаметр: 300 мм
• Поместите очаг: 23 кирпичи Chamotte

к духовке с вентилятором мы прикрепляем sn-21-контроллер

Задача контроллера состоит в том, чтобы включить воздуходувку, если температура воздуха превышает желаемое значение, и выключение, если он истекает в духовке или температура воздуха падает ниже контроллера.

Вентилятор горячего воздуха

sn-21

Технические данные:

• Оцененный диапазон напряжения - 230 В 50 {hz}
• Питание - номинальный ток
• Вывод вентилятора 230 В/50 Гц - 2 a
• Потребляемая мощность - 2 w
• Диапазон измерения температуры котла - от 1 ° C до 125 ° C
• Диапазон переключения температуры вентилятора - от 35 ° C до 80 ° C

PN Blow с периодическим сжиганием топлива является экономичным и эффективным, разработанным главным образом для медленного сжигания топлива/топлива. Дополнительные элементы были установлены в воздушном покрытии, которые вызывают циркуляцию воздуха в корпус духовки. Это решение обеспечивает максимальное использование нагревательной поверхности корпуса печи и в то же время минимизирует в значительной степени потери тепла. В нижней части очага печи существует чугунная решетка на основе кронштейнов (30 × 20 см) для сжигания топлива на нем.

Выпекать с ударом pn2 имеет 2 двери: загрузка и ниже, что покрывает доступ к очагу и пепельнице. Нижняя дверь оснащена регулируемой первичной воздушной дроссельной заслонкой. В печи используются дополнительные катушки (перегружены выхлопными газами, в форме буквы «S»), с прямоугольным крестом, вызывая охлаждение температуры выхлопного газа, и в то же время наибольшее восстановление тепловой энергии для нагрева выдувного воздуха. Эти катушки покрыты чистящей крышкой, расположенной в верхней части печи. Обложка демонтируется двумя крышками M10. Верхняя часть устройства монтируется подсолнечником, сбегающим с регулируемой струной, а клапан с дополнительной пружиной обеспечивает плавную регуляцию привода дымохода. Внешняя поверхность печей окрашена терморетисменной силиконовой краской, устойчивой к 900 градусам по Цельсию.

надежный вентилятор с диаметром Ø 300 мм , а расходы 2910 м3/ч прижимают воздух в воздушный слой, окружающий очаг, и направляет их к двум верхним выходам горячего воздуха диаметром 120 мм . Благодаря профилированию лезвий ротора в форме серпа у фанатов есть высокая эффективность воздушного потока с минимальным шумом одновременно. Лопасти изготовлены из прессованного листового металла, их современная форма позволяет достичь максимальной эффективности , в то время как низкое энергопотребление и низкий объем. Благодаря очень высокой устойчивости к температуре, осевые вентиляторы могут использоваться в выдувающих печи.

Технические параметры вентилятора

• Тип вентилятора: осевой нажатие
• Материал: сталь (пропеллер + корпус)
• Диаметр: Ø 300 мм
.
• Двигатель: 4p
• Потребление тока: 0,30A
• Скорость ротации: 1380 об/мин
• Расходы воздуха: 2910 м3/h
