Инструкция по установке:

• 1. Поместите монтажную стойку на рабочий стол, поместите втулку подшипника стола на осевой винт, затем поместите устройство подачи нажимного стола на монтажную стойку и снимите корпус редуктора.
• 2. Удерживайте центральный приводной вал одной рукой. Другой рукой наденьте коническую шестерню на осевой болт. Затем проверьте, чтобы зазор между шестернями составлял от 0,1 до 0,2 мм.
• 3. Добавьте шайбы (1,0 зуб., 0,25 зуб., 0,1 зуб.), если зазор слишком велик. Повторяйте шаги 2–3, пока не будете удовлетворены зазором.
• 4. Затяните ручку, чтобы начать регулировку шпоночного паза и конической шестерни втулки. Слегка поверните ручку, чтобы почувствовать, нет ли между ними какого-либо взаимодействия. Если да, повторите шаги 3–4, чтобы добавить дополнительные шайбы. Если нет, переходите к следующему шагу.
• 5. Снимите ручку, установите правую шайбу (Ф43хФ33), отрегулируйте зазор между диском и конической шестерней и зафиксируйте неподвижным кольцом.
• 6. Вставьте и затяните ручку, слегка поверните. Обычно это должно быть плавным, но не раздражающим.
• 7. Наконец, отрегулируйте корпус редуктора и концевой выключатель.

Функция:

Выключатель питания и переключатель сброса

• 1. Правая сторона выключателя питания находится в положении «ВКЛ». Левая сторона отключена. Красный свет отображается при включении устройства.
• 2. Красная круглая кнопка справа — это переключатель сброса. Кнопка сброса выскакивает, чтобы отключить питание, когда машина перегружена. Оператор должен уменьшить нагрузку при резке, а затем нажать кнопку сброса, чтобы продолжить работу.

Кнопка подачи и кнопка быстрого доступа

• 1. Поверните регулятор подачи после включения питания. Поверните налево, чтобы подать корм налево, и наоборот.
• 2. Кнопка посередине — это «кнопка быстрого доступа». Инструмент быстро переместится влево, если вы удерживаете кнопку. Отпустите кнопку, чтобы вернуть стол подачи к нормальной скорости подачи.

Регулятор скорости

• Скорость можно регулировать от 0 до 9 в соответствии с требованиями оператора.

сенсорный переключатель

• Обычно поворотный переключатель должен находиться в положении «ПОДАЧА». Для запуска просто переключитесь в положение «0». Удерживайте переключатель, пока он не переместится в нужное положение.

ПРИМЕЧАНИЕ:

• Чтобы выйти из режима толчкового перемещения, необходимо сначала установить «РУЧКУ ПОДАЧИ» в положение «0» (ВЫКЛ). Затем переместите «JOG SWITCH» в положение «FEED».

• * Обязательно следуйте инструкциям по эксплуатации, чтобы избежать повреждений из-за неправильного движения. *

Техническое обслуживание

• Крышку шестерни следует открывать каждые 6 месяцев, чтобы проверить, достаточно ли смазана косозубая передача. Вместо силиконовой смазки рекомендуется использовать графитовую смазку.
• Колпачок угольной щетки следует открывать каждые 6 месяцев, чтобы проверить, не изношена ли щетка. Щетка должна быть немедленно заменена, если ее длина менее 5 мм (передняя и задняя щетки должны заменяться вместе).
• * Добавьте к фрезеру автоматическую подачу силового стола! Простой и доступный способ повысить свою продуктивность! *

Функция

• Бесшумное изменение направления
• Простота в эксплуатации
• Увеличенный срок службы
• Лучшая гладкость поверхности
• Малый объем и простота установки.
• Отличный контроль скорости во всем диапазоне.
• Функция толчкового режима работает при любой скорости подачи.
• Power Table Feed не вибрирует и не вибрирует. нагрузка на низкой скорости.
• Регулятор направления для легкого и быстрого управления.
• Функция безопасности для защиты коробки передач и электронных компонентов.

Характеристики

• Тип: X
• Напряжение: 220 В, 50/60 Гц
• Ток: 2,8 А < /li>
• Максимальный крутящий момент: 155 кг/см, 135 фунтов/дюйм
• Об/мин: 0–210
• Вес брутто: 6 кг
• Размеры упаковки: 29*10*27 см

Содержимое упаковки

• 1 блок питания APF-260

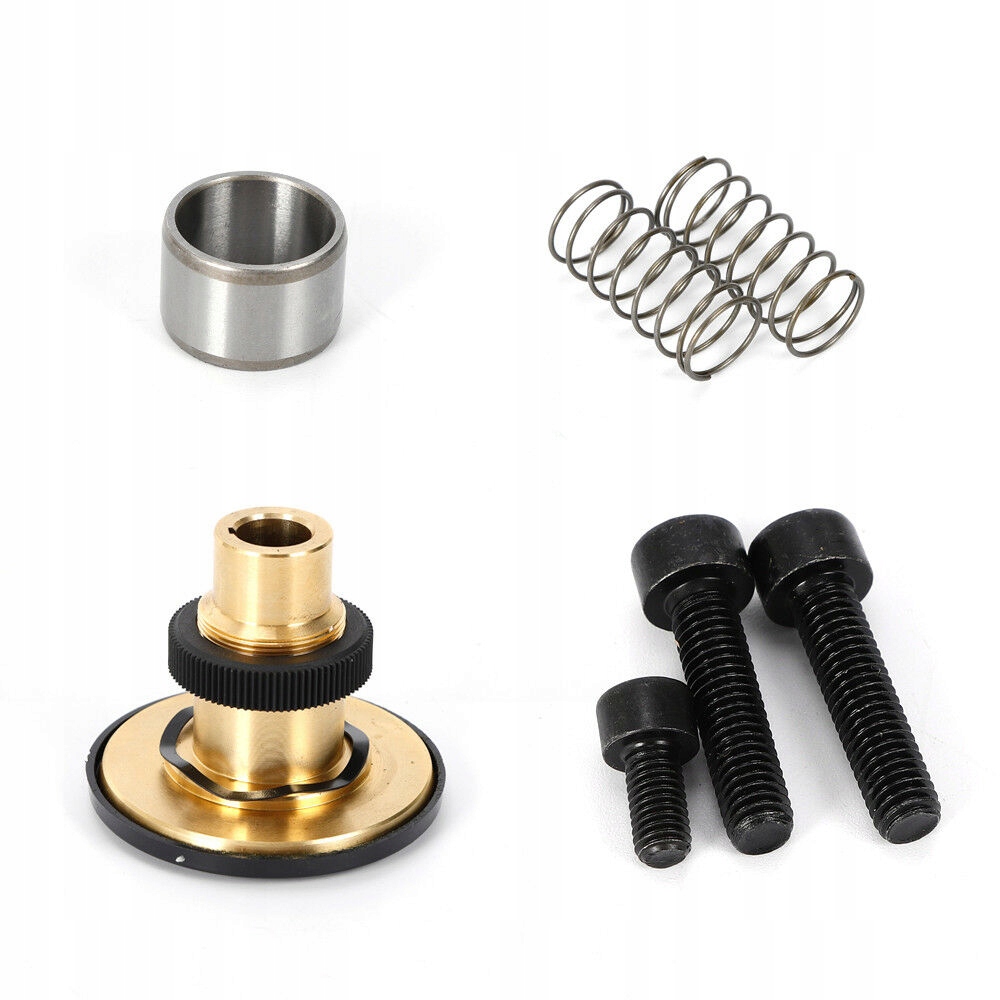

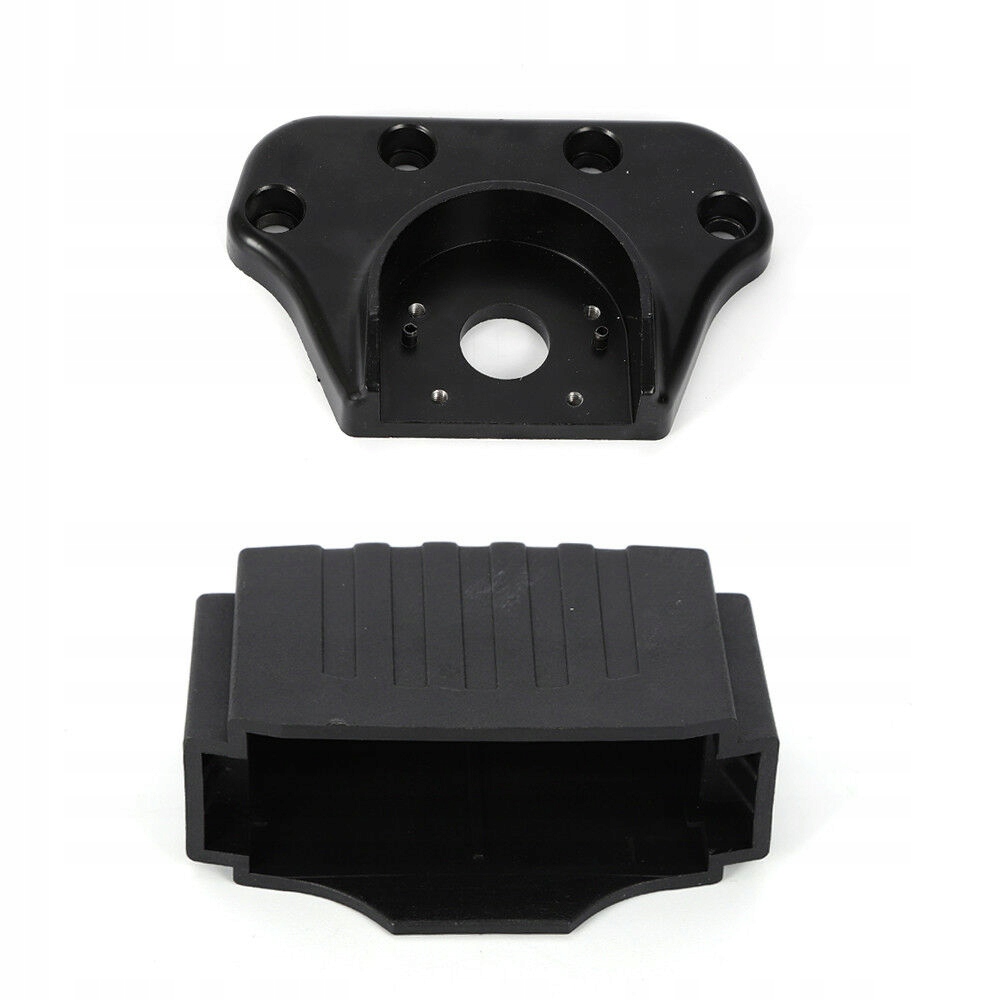

• 1 монтажная стойка по оси X со втулкой
• 1 фиксированная коническая передача
• 1 * шайба;

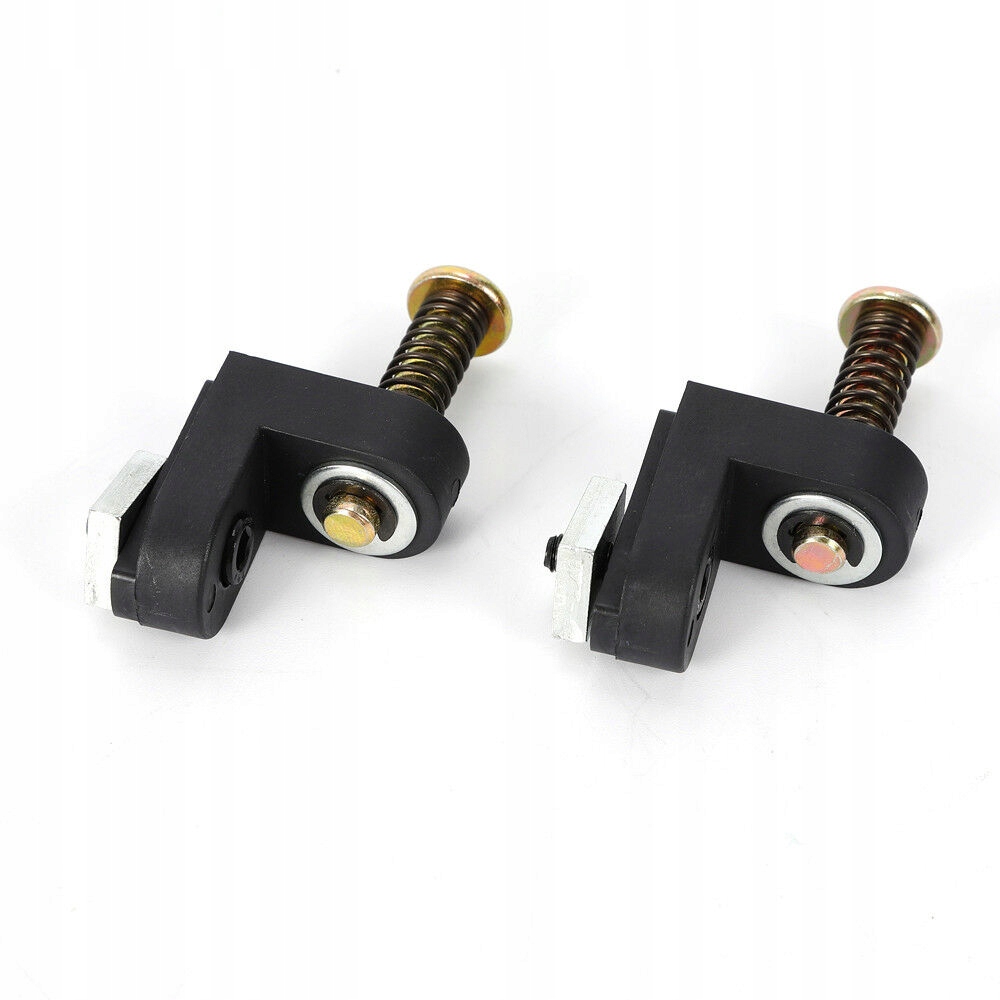

• 2 стопорных блока
• 2 стопорных комплекта
• 2 винта с шестигранной головкой (M8 * P1) .25 * 35)
• 2 винта с шестигранной головкой (M8 * P1,0 * 25)

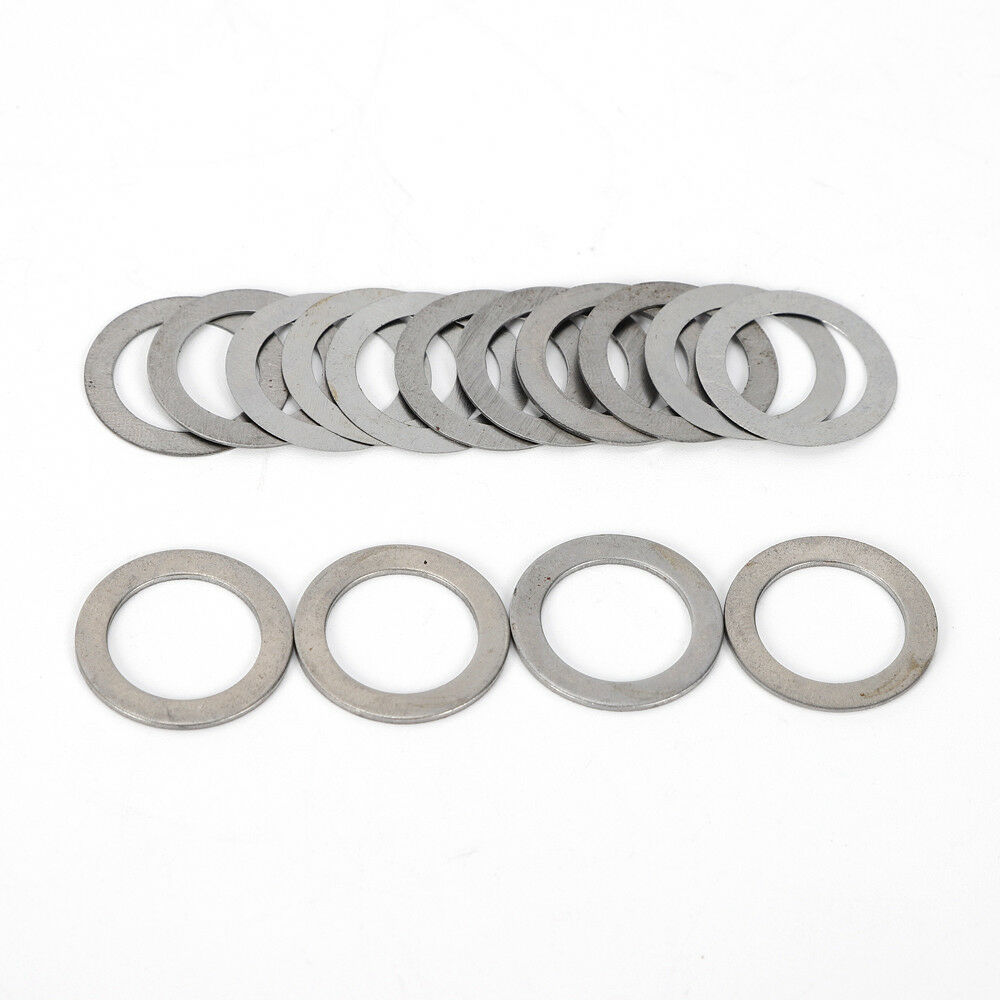

• 6 маленьких шайб (26,2 * 16,2 * 0, 25 зуб.)
• 2 маленькие шайбы (26,2*16,2*0,1T)
• 3 маленькие шайбы (26,2*16,2*1, 0T)
• 4 большие шайбы (Φ43. 4*Φ33,4*0,25T)
• 2 * пружинные ручки
• 1 * кабельный зажим
• 1 * руководство пользователя
