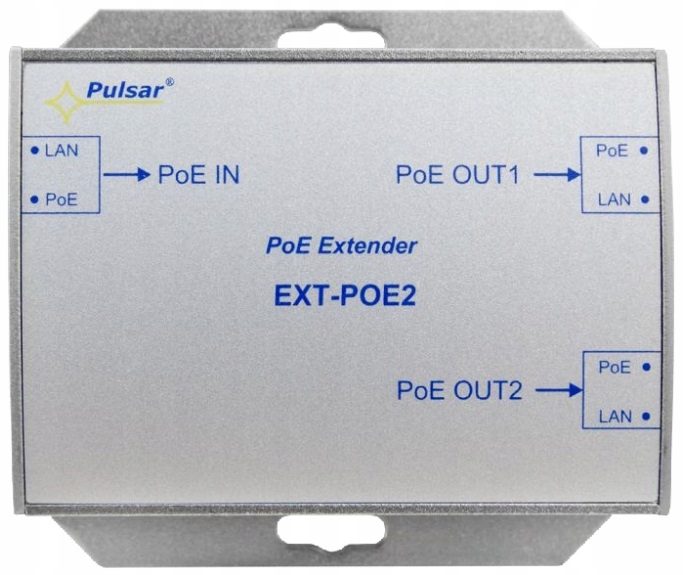

Подовжувач EXT-POE2 Pulsar

Удлинитель EXT-POE2 — устройство, предназначенное для увеличения дальности подачи питания PoE и передачи данных Ethernet по витой паре UTP категории 5/5e еще на 100 м.

Удлинитель питается от коммутатора PoE или другого устройства, совместимого со стандартом PoE (вход PoE IN). Выходное напряжение и данные доступны на выходах PoE OUT1 и PoE OUT2, к которым следует подключать камеры или другие IP-устройства, использующие питание PoE.

Максимальный ток нагрузки составляет 0,4 А (0,3 А/порт). . Для передачи питания на портах PoE OUT1 и PoE OUT2 используются пары 4/5 (+) 7/8 (-), которые по стандарту Ethernet не используются для передачи данных (передача данных осуществляется с помощью пары 1/2 и 3/6).

Технические характеристики:

• Источник питания:Совместимость с 802.3af (44 ÷ 57 В постоянного тока)
• Ток потребление через модульные системы: <30 мА
• Мощность модуля: макс. 20 Вт
• Выходное напряжение: Совместимость со стандартом 802.3 af
• Выходной ток: 0,3 А/порт (S=0,4 А макс.)
• Пары входной мощности PoE IN: 1/2 (+) 3/6 (-) или 4/5 (+) 7/8 (-)
• Пары выходной мощности PoE OUT1/2: 4/5 (+) 7/8 (-)
• Защита от перегрузки OLP; Защита от короткого замыкания SCP: 105 % ÷ 150 % от номинального выходного тока, автоматический возврат
• Оптическая индикация работы: Светодиод LAN (желтый) – состояние подключения к локальной сети; Светодиод PoE (зеленый) – наличие напряжения на входе/выходе. источник питания
• Условия эксплуатации: II класс окружающей среды, -10°C ÷ 40°C
• Размеры: 81 x 77 x 26 [мм]
• Крепление: Крепежные винты x2 (отверстия Ø 6 мм)
• Разъемы: - вход/выход. PoE: RJ45 8P8C
• Вес нетто/брутто: 0,33 кг / 0,38 кг
• Температура хранения: -20°C ...+60°C
• Декларации: CE, RoHS

Пример схемы подключения
