Удлинитель HDMI+IR FullHD по витой паре 40/60 м ATEN VE810

Номер по каталогу: 39824

Описание товара

Поставщик устройства — известная тайваньская компания ATEN, каталожная карточка, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos .pl/strony/ 39824.htm

Предлагаемый удлинительный кабель HDMI+IR по витой паре обеспечивает передачу без потерь сигнала HDMI и сигнала пульта дистанционного управления на расстояние до 60 метров. Сигнал HDMI и IR передается по паре из двух кабелей витой пары, один кабель используется для передачи изображения и звука, а другой — для передачи IR-сигнала, согласования EDID и аутентификации HDCP. Повторитель передает аудио и видео в разрешении до FullHD 1080P на расстояние до 40м или 1080i на расстояние до 60м. Мы предлагаем HDMI-усилители ATEN VB802, соединенные последовательно по витой паре, что позволяет передавать сигнал на расстояние еще 40-60 м.

Очень полезная функция Особенностью предлагаемого удлинителя является передача сигнала пульта дистанционного управления вместе с сигналом HDMI. Благодаря этой функции можно управлять как источником (SAT-тюнер, Blu-Ray, PS3 и т. д.), так и приемником сигнала (телевизор, монитор, проектор) из одного места.

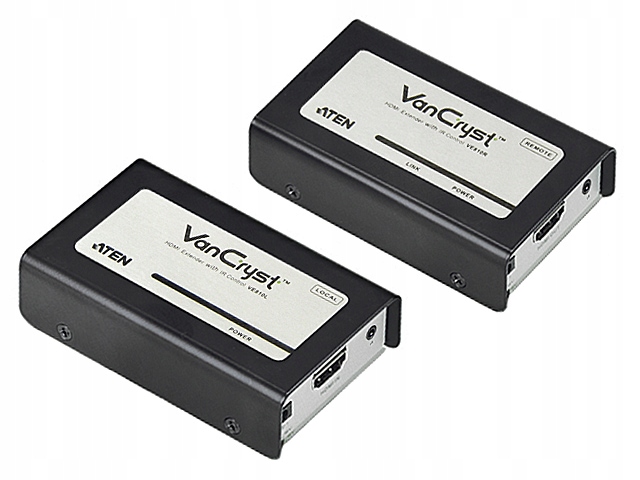

Устройство состоит из двух элементов: части локальной (Local - VE810L) и удаленной части (Remote - VE810R).

Локальная часть подключается кабелем HDMI к источнику сигнала (проигрыватель Blu-Ray, компьютер, SAT-тюнер, HD-камера и т. д.), а удаленная часть подключается кабелем HDMI к приемнику сигнала (телевизору). , монитор, проектор и т. д.). Подключите блок питания к локальной части (удаленная часть не требует питания – она питается от локальной части по витой паре). Подключаем передатчик и приемник сигнала дистанционного управления к локальной и удаленной части (в зависимости от места, с которого мы хотим управлять оборудованием, приемник дистанционного управления устанавливаем в локальной или удаленной части). Обе части (локальную и удаленную) соединяем с помощью двух витых пар категории 5e/6/7 с разъемами RJ45. Чаще всего предлагаемый удлинительный кабель используется для подключения проигрывателя DVD/BluRay к телевизору/монитору и управления проигрывателем с экрана.

Удлинитель совместим со спецификацией HDMI 1.3b (3D, глубина цвета 24 бита, DOLBY True HD, DTS-HD Master Audio, HDCP 1.4). Поддерживаемые разрешения: WUXGA (1920x1200/60 Гц) и FullHD (1920x1080/60 Гц), а также все более низкие разрешения (разрешения WUXGA и FullHD передаются на расстояние до 40 м, а более низкие разрешения — до 60 м). Ресивер удлинителя имеет восьмипозиционный переключатель эквалайзера для устранения возможного мерцания изображения.

Внимание! Для соединения локальной части с удаленной рекомендуется использовать витая пара категории 5Е, 6 или 7 – наилучший эффект достигается экранированная витая пара – это сводит к минимуму риск возникновения вредных перенапряжений, возникающих из-за разницы потенциалов земли источника и приемника сигнала HDMI. Разъемы RJ45 на обоих концах витой пары монтируются по стандарту IEEE-568B, т.е. как типичные патч-корды, используемые в сетях Ethernet.

Технические данные

Локальная часть:

• Разъемы: 1x Разъем HDMI типа А для подключения источника сигнала кабелем HDMI, 2x Розетка RJ45 для подключения кабелей витой пары категории 5e/6/7 длиной до 60 м, розетка питания 5 В, розетка ИК-передатчика/приемника.
• Размеры (длина/ширина/высота): 90/58/24 мм
• Размеры (длина/ширина/высота): 90/58/24 мм
• Размеры (длина/ширина/высота): 90/58/24 мм
• Размеры: li>
• Вес: около 160 г.

Удаленная часть:

• Разъемы: 1 разъем HDMI типа A для подключения монитор с кабелем HDMI, 2 разъема RJ45 для подключения витой пары Cat 5e/6/7 длиной до 60 м, розетка 5 В, разъем ИК-передатчика/приемника.
• Размеры (длина/ширина/высота) : 90/58/24 мм
• Вес: около 160 г

Параметры

• 5В/1А блок питания (подключается к локальной части, удаленная часть не требует питания - питается от локальной части по витой паре)
• Потребляемая мощность: передатчик около 1,5 Вт, приемник около 1,5 Вт. 1,5 Вт.
• В комплект входят локальная часть, выносная часть, подключенный блок питания 5 В для локальной части, ИК-передатчик и приемник, а также руководство пользователя.

Руководство пользователя, технические характеристики и подробные параметры устройства доступны на сайте www.stratos.pl/specyfikacje/39824.pdf.
