Удлинитель в герметичном корпусе EXT-POE4H Pulsar

Код продукта: EXT-POE4H

Удлинитель EXT-POE4H в герметичном корпусе

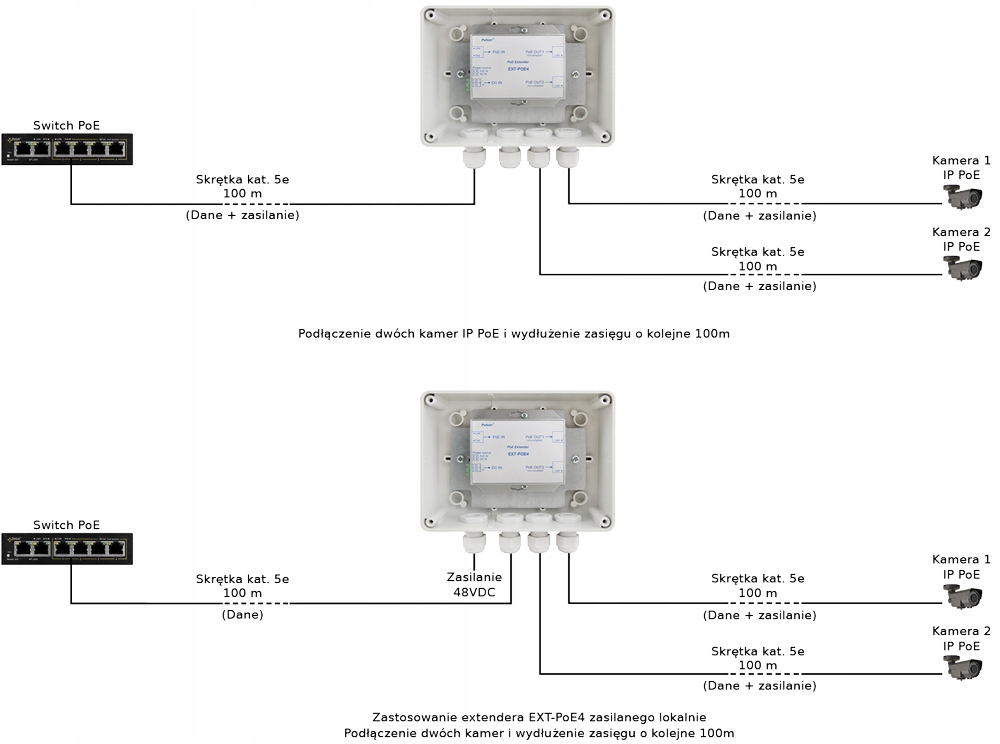

• Применение: Увеличивает дальность передачи данных Ethernet и питания PoE еще на 100м. Позволяет подключить две IP-камеры PoE с помощью одного кабеля.
• Дополнительный вход питания: 44–57 В постоянного тока (винтовой разъем)
• Вход PoE: PoE IN — соответствует стандарту IEEE802. 3af /at
• Выходы PoE: PoE OUT1 / PoE OUT2 — несовместимо с IEEE802.3af
• Выходной ток PoE OUT: 0,3 А /порт (макс. 0,4 А)
• Защиты: OLP, SCP*
• Рабочая температура: -25°C÷50°C
• Размеры: Вт =158 H=118 D=77 [+/- 2мм]

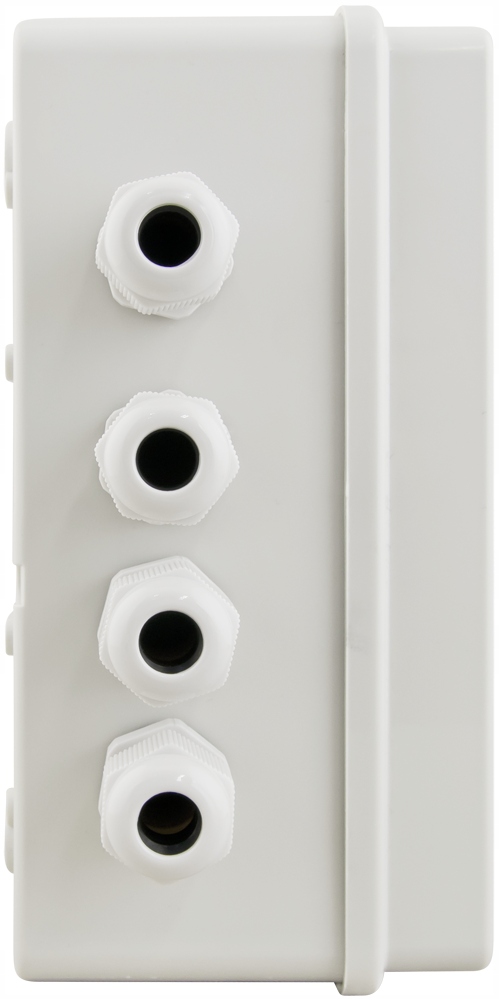

• Количество вводов/диаметр кабеля: 4 шт. / 4÷8мм
• Примечания:
• предназначен для работы в сетях 10Мбит/с и 100Мбит/с

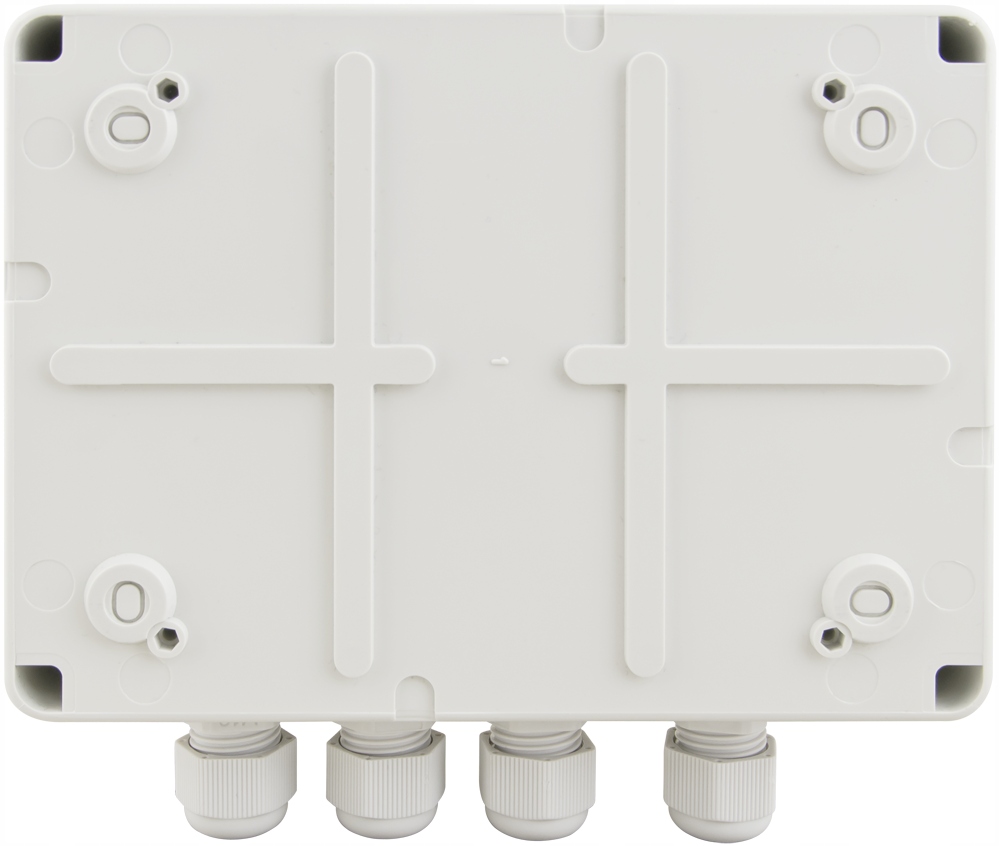

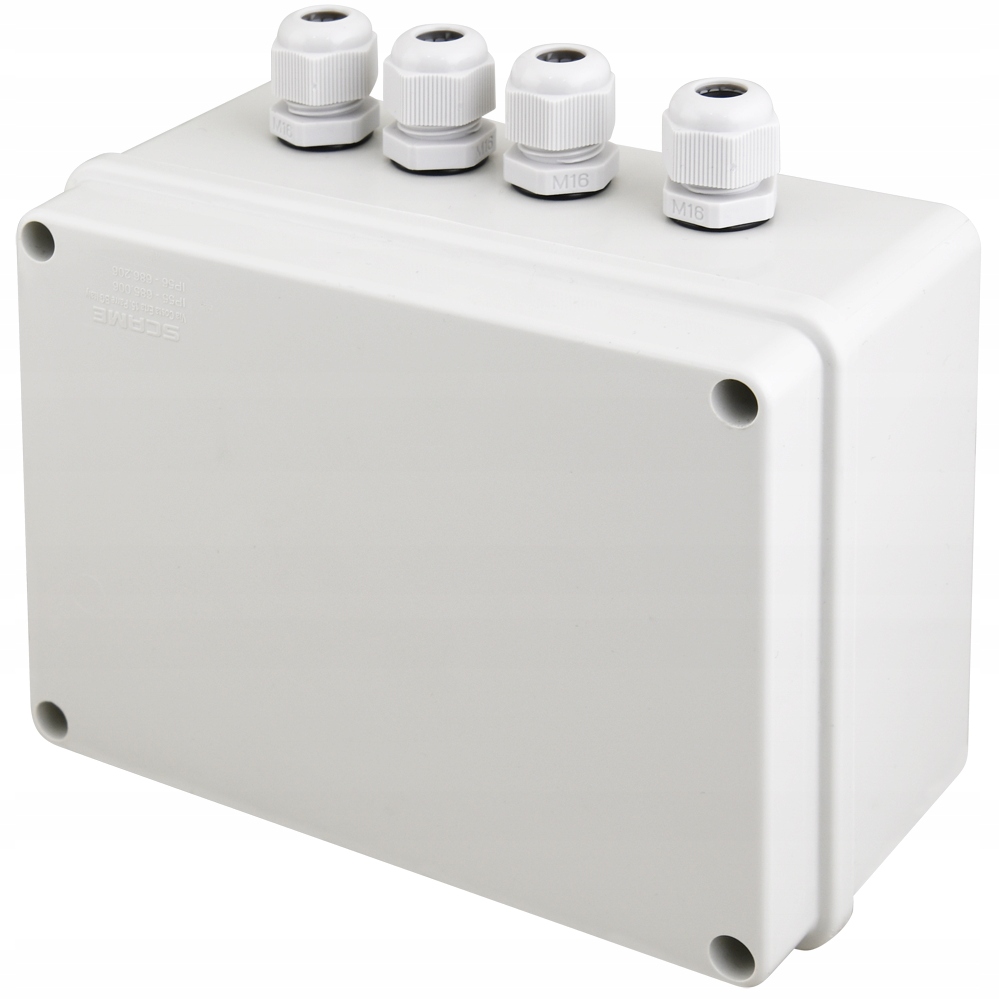

• Герметичный корпус IP56, накладной монтаж, запираемый - привинчиваемый
• возможность крепления на столбе (требуется адаптер OZB1 - опция)

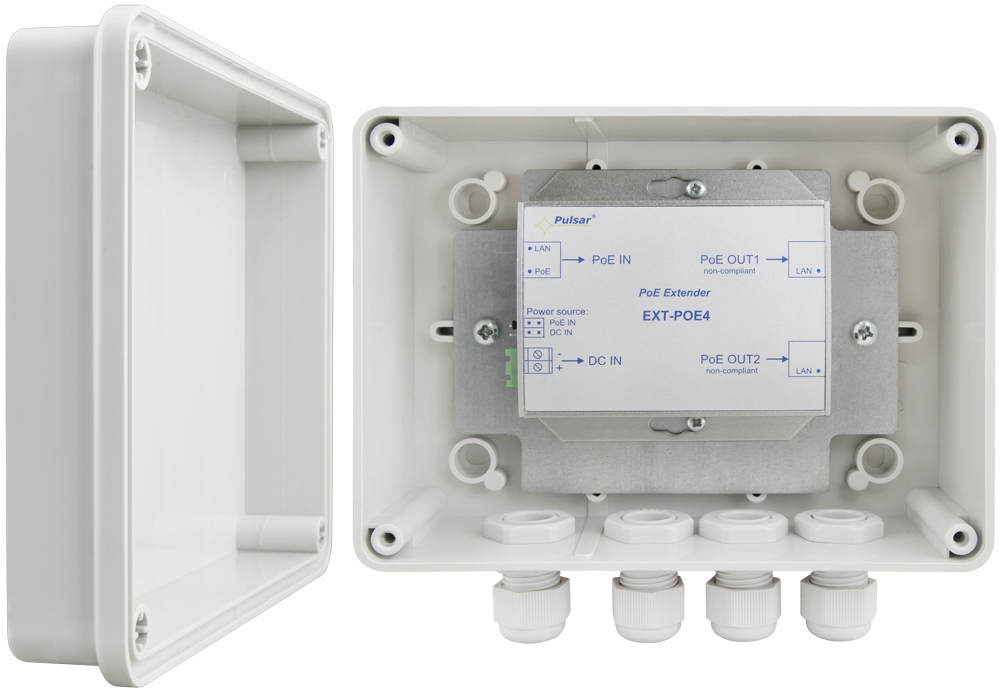

Удлинитель EXT-POE4H — устройство, предназначенное для увеличения передачи расстояние питания PoE и данных Ethernet с использованием витой пары UTP категории 5 еще на 100 м. Питание повторителя может осуществляться от устройства, соответствующего стандарту PoE (вход PoE IN) или от внешнего источника питания напряжением 44-57 В постоянного тока (вход DC IN). Источник питания выбирается с помощью перемычки Power Source (см. рис. 1). Выходное напряжение и данные доступны на выходах PoE OUT1 и PoE OUT2, к которым следует подключать камеры или другие IP-устройства, использующие питание PoE. Максимальный ток нагрузки составляет 0,3 А/порт (общий = 0,4 А макс.). Для передачи питания на портах PoE OUT1 и PoE OUT2 используются пары 4/5 (+) 7/8 (-), которые по стандарту Ethernet не используются для передачи данных (передача данных осуществляется с помощью пары 1/2 и 3/6).

Внимание! Устройство нельзя использовать в сетях Gigabit Ethernet, где в передаче данных участвуют все витые пары.

Технические данные:

• Питание: 802.3af/at (44÷57ВDC)
• Потребление тока на собственные нужды: <30мА< /li>
• Мощность модуля: макс. 20 Вт.
• Выходное напряжение: соответствует напряжению питания.
• Выходной ток: 0,3 А/порт (∑=0,4 А макс.)< /li>
• Пары входной мощности PoE IN: 4/5 (+) 7/8 (-)
• Пары выходной мощности PoE OUT 1/2: 4/5 (+) 7/8 ( -)
• Защита от перегрузки OLP, защита от короткого замыкания SCP: 2x PTC 0,5 А, полимерный предохранитель.
• Оптическая индикация работы:
• Светодиод LAN (желтый) - Состояние подключения к локальной сети
• Светодиод PoE (зеленый) – наличие напряжения на входе питания
• Диапазон рабочих температур: -25°C÷50°C

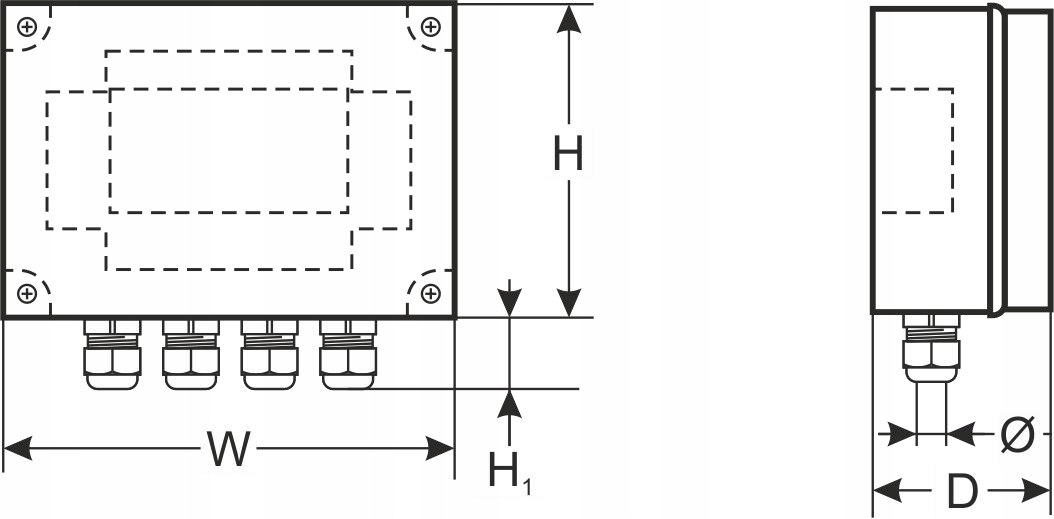

• Внешние размеры: Ш= 158, H= 118, D=77 [+/- 2 мм]
• Высота вводов: H1=25 [мм]
• Количество вводов/диаметр кабеля: 4 шт. / 4–8 мм
• Разъемы:
• Вход питания постоянного тока — 0,5–2,1 (AWG 24–12) 0,5–1,5 мм2
• вход/выход PoE — RJ45 8P8C
• Вес нетто/брутто: 0,41 кг / 0,47 кг
• Температура хранения: -25°C...+60°C
