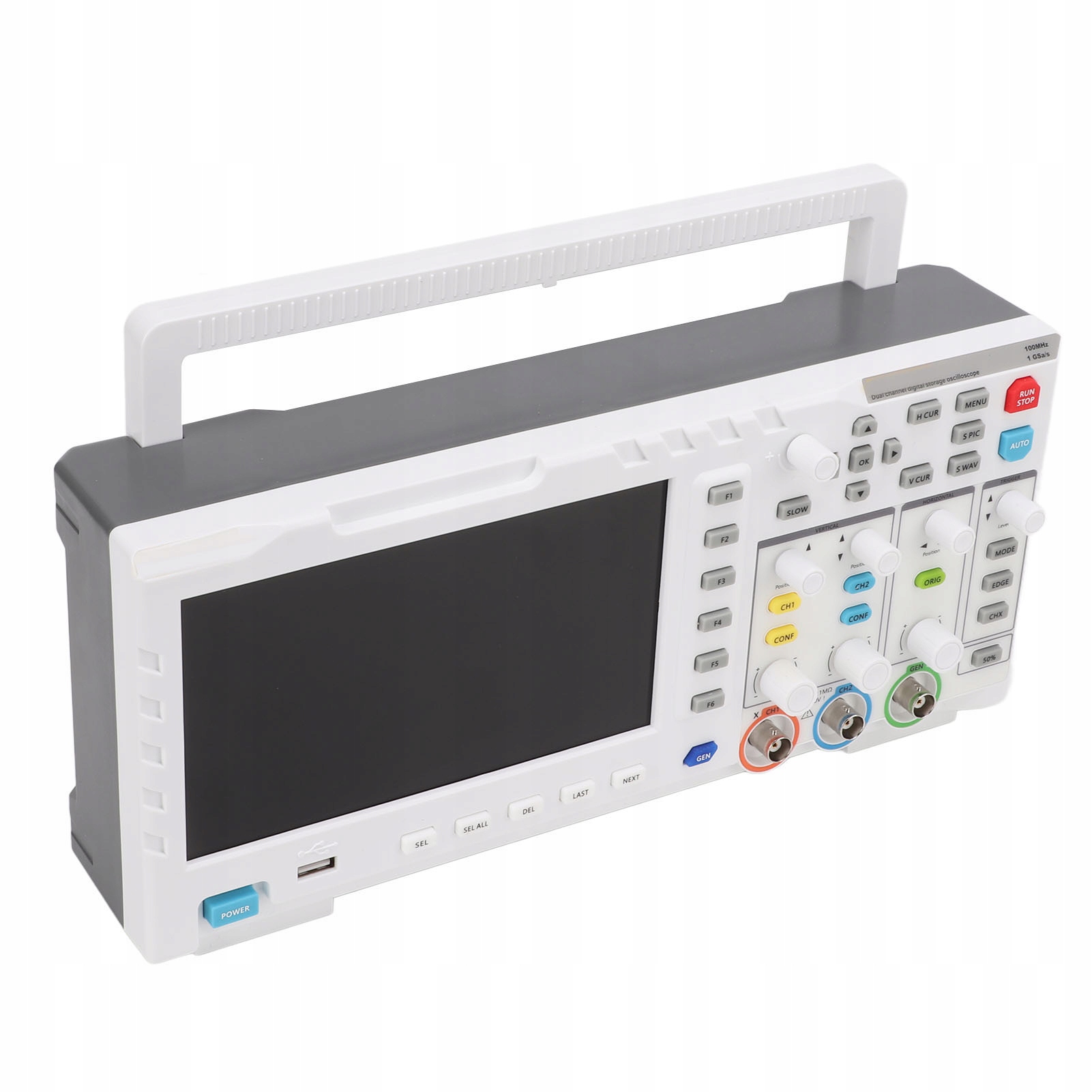

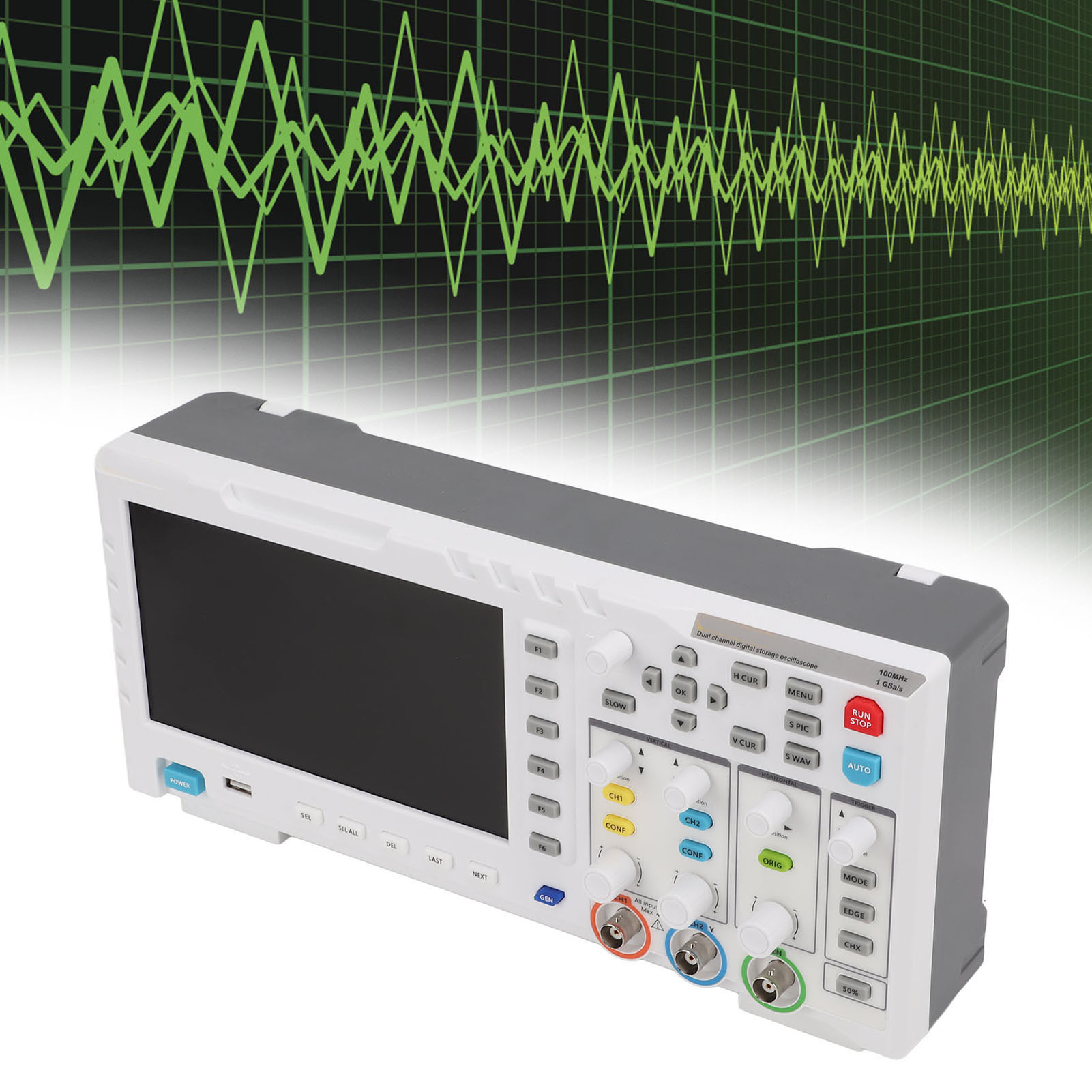

1014D ЖК-цифровой осциллограф Портативный 2-канальный генератор сигналов 5 м

Функция:

1. [ЖК-экран] Благодаря 7-дюймовому цветному ЖК-экрану с разрешением 800 x 480, яркими цветами и высокой контрастностью вы можете регулировать яркость экрана и яркость фоновой сетки в соответствии с вашими потребностями, он компактен и портативен.

2. [Генератор сигналов DDS] Встроенный генератор сигналов DDS, поддерживает 14 видов функциональных сигналов, функцию курсорного измерения, ручное измерение периода, частоты и напряжения. Встроенный модуль защиты от высокого напряжения, выдерживает постоянное напряжение до 400 В, не нужно беспокоиться о перегорании.

3. [Автоматический с одной кнопкой] Высокоэффективный автоматический с одной кнопкой: вы можете отображать измеренный пробег без утомительных настроек и сохранять пробег с помощью одной кнопки. Оснащен интерфейсом USB, который можно подключить к компьютеру и удобен для вторичного анализа.

4. [1 ГБ дискового пространства] Встроенная память объемом 1 ГБ, функции захвата экрана и хранения сигналов позволяют хранить до 1000 снимков экрана и 1000 наборов данных сигналов, поэтому вы можете использовать их с уверенностью.

5. [Функция отображения БПФ] С помощью функции отображения БПФ можно анализировать характеристики спектра сигнала, а с помощью функции графического отображения Лиссажу ее можно использовать для определения амплитуды, частоты и фазового контраста двух наборов сигналов.

6. [Многофункциональный] Комбинация осциллографа и генератора сигналов, частота дискретизации в реальном времени — 1 Гвыб/с, аналоговая полоса пропускания — 100 МГц x 2, полный шаг частоты сигнала — 1 Гц, поддержка 14 стандартных функциональных сигналов и настраиваемого сигнала прерывателя. Устройство вывода прерывателя улавливает некоторые или все комплексные сигналы, измеренные осциллографом, в качестве выходного сигнала генератора сигналов и может хранить до 1000 пользовательских сигналов смещения.

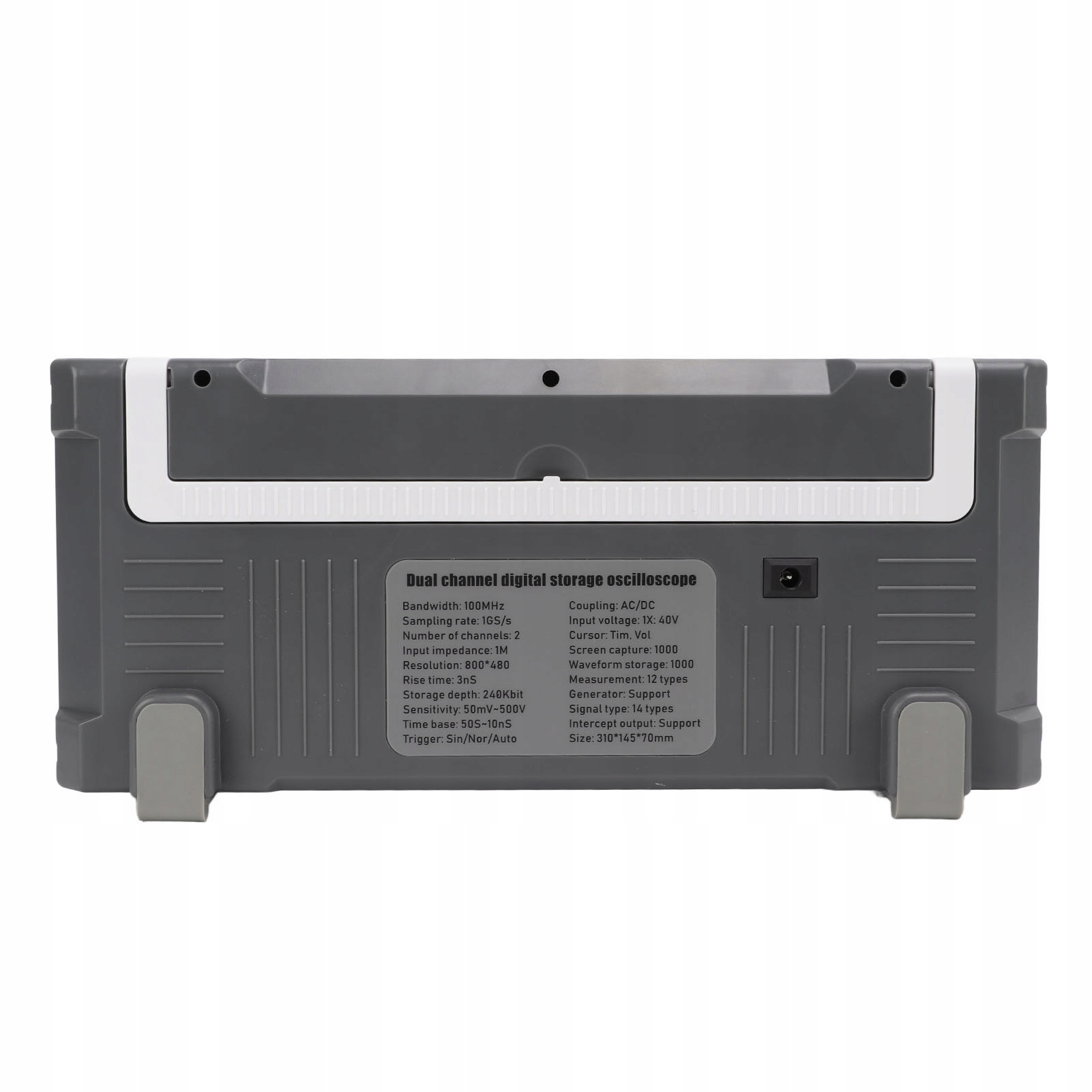

Спецификация:

• Тип изделия: цифровой осциллограф
• Материал: ABS
• Модель: 1014D
• Полоса пропускания аналогового сигнала: 100 МГц
• Количество каналов: 2 канала
• Максимальная частота дискретизации в реальном времени: 1 Гвыб/с
• Вертикальная чувствительность: 50 мВ/дел ~500 В/дел.
• Базовый диапазон по горизонтали. Время: 50 с/дел. ~ 10 нс/дел.
• Максимальное испытательное напряжение: 40 В (пробник 1X), 400 В (пробник 10X).
• Глубина памяти: 240 Кбит.
• Входное сопротивление: 1 МОм.
• Точность АЦП: 8 бит.
• Режим подключения: переменный/постоянный ток.
• Режим триггера: одиночный, нормальный, автоматический.
• Триггер. фронт: нарастающий/спадающий фронт.
• Внешнее напряжение запуска: 0–40 В.
• Снимок экрана: 1000.
• Хранение сигналов: 1000.
• Измерение: 12 типов.
• Генератор: поддержка.
• Тип сигнала: 14 типов.
• Выход захвата: поддержка.
• Порт расширения: USB-образ. экспорт
• Особенности:

1. Встроенный генератор сигналов DDS поддерживает 14 видов функциональных сигналов

2. Функция вывода сигнала улова, может хранить до 1000 сигналов улова

3. Целевой высокоинтеллектуальный алгоритм декодирования, неограниченный срок службы кодировщика, интеллектуальная функция защиты от выгорания, выдерживаемое напряжение 1X до 400 В

4. С аналоговой полосой пропускания 100 МГц x 2 и частотой дискретизации 1 Гвыб/с (1X = 5 МГц, 10X = 100 МГц)

5. Полностью ламинированный 7-дюймовый цветной TFT ЖК-дисплей с разрешением 800 x 480, яркими цветами и высокой контрастностью

6. Высокий диапазон измерения напряжения: 1X может измерять 0 ~ 40 В, 10X может измерять 0 ~ 400 В

7. Измерение до 12 параметров: VPP, VP, Vmax, Vmin, Vavg, Vrms, частота, нагрузка+, нагрузка-, время+, время-, период

8. Функция курсорного измерения: удобна для ручного измерения напряжения и частоты периода

9. Полная функция запуска (одиночный, нормальный, автоматический) и отображение формы стоп-сигнала в любое время (функция паузы)

10. Оснащен высокопроизводительными функциями автоматического нажатия одной клавиши, формы сигнала одной клавиши и хранения снимков экрана.

11. Встроенная память объемом 1 ГБ позволяет хранить до 1000 снимков экрана + 1000 наборов данных сигналов

12. Мощный менеджер изображений сигналов, поддерживает просмотр миниатюр, просмотр, подробный просмотр, перелистывание страниц, удаление и масштабирование, уменьшение и перемещение сигналов

13. Оснащен USB-интерфейсом, который можно подключить к компьютеру и делиться снимками экрана с пользователями на компьютере, что удобно для вторичного анализа

14. Что касается функции графического отображения Лиссажу, ее можно использовать для отображения амплитуды, частоты и фазового контраста двух наборов сигналов

15. Функция отображения FFT, может анализировать характеристики частотного спектра сигнала, технологию памяти, обновление формы сигнала, экран не мерцает

16. Благодаря функции регулировки яркости экрана и функции регулировки яркости фоновой сетки удобно носить с собой

Как использовать:

• Инструкции см. в руководстве пользователя.

Список упаковки:

• 1 осциллограф
• 2 USB-кабеля для передачи данных
• 1 кабель с зажимом

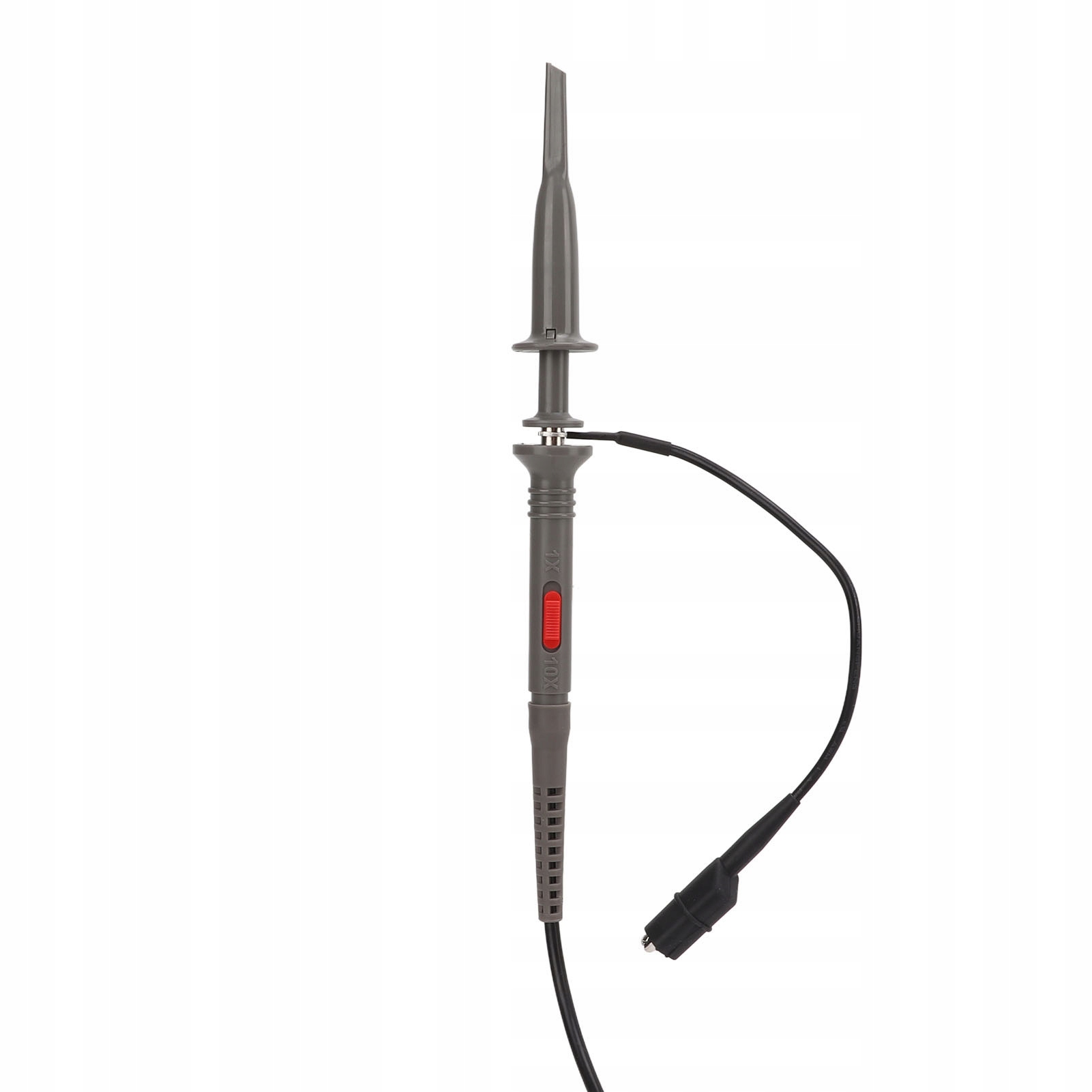

• 2 щупа
• 1 отвертка
• 8 пластиковых колец
• 2 пластиковых крышки
• 2 руководства на английском языке
