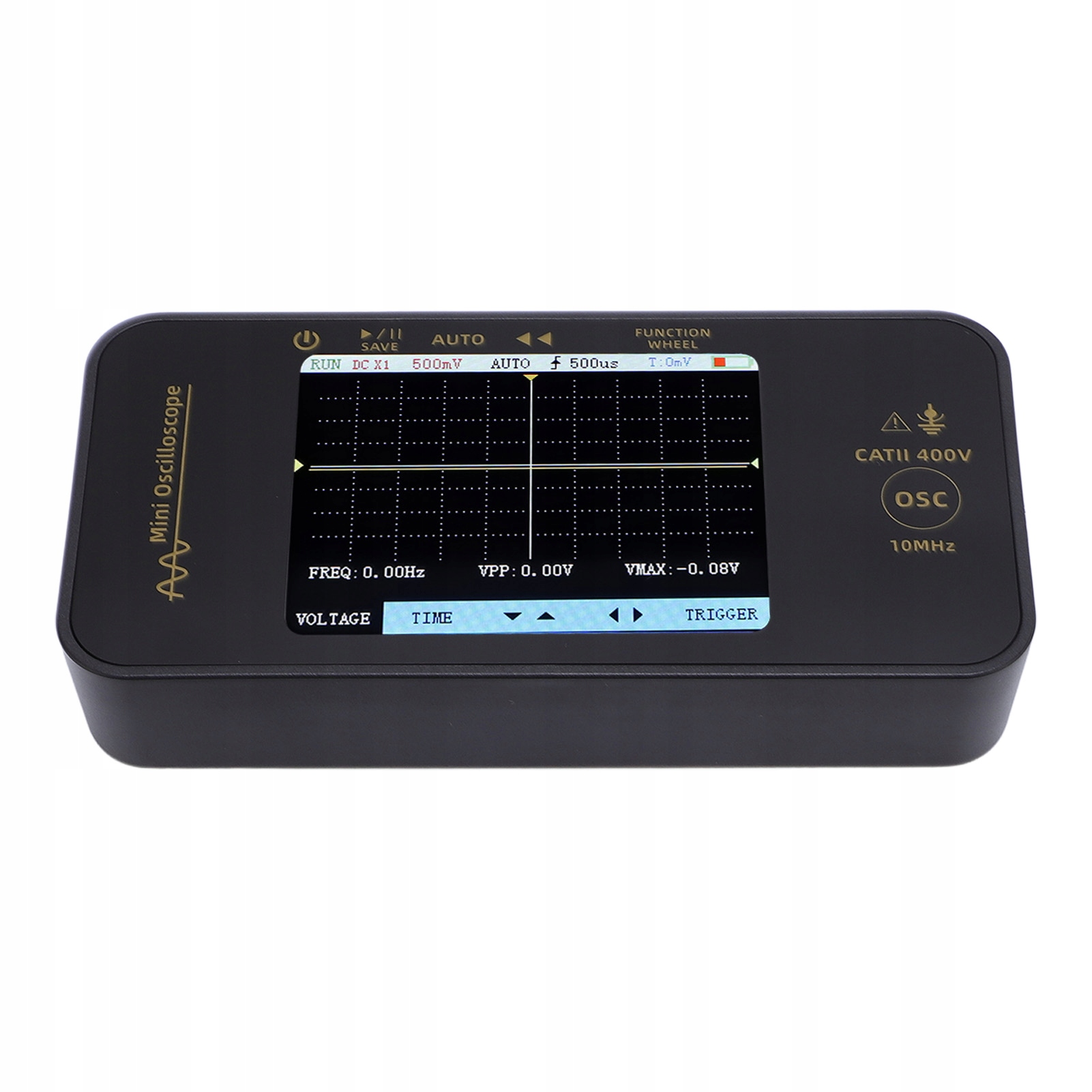

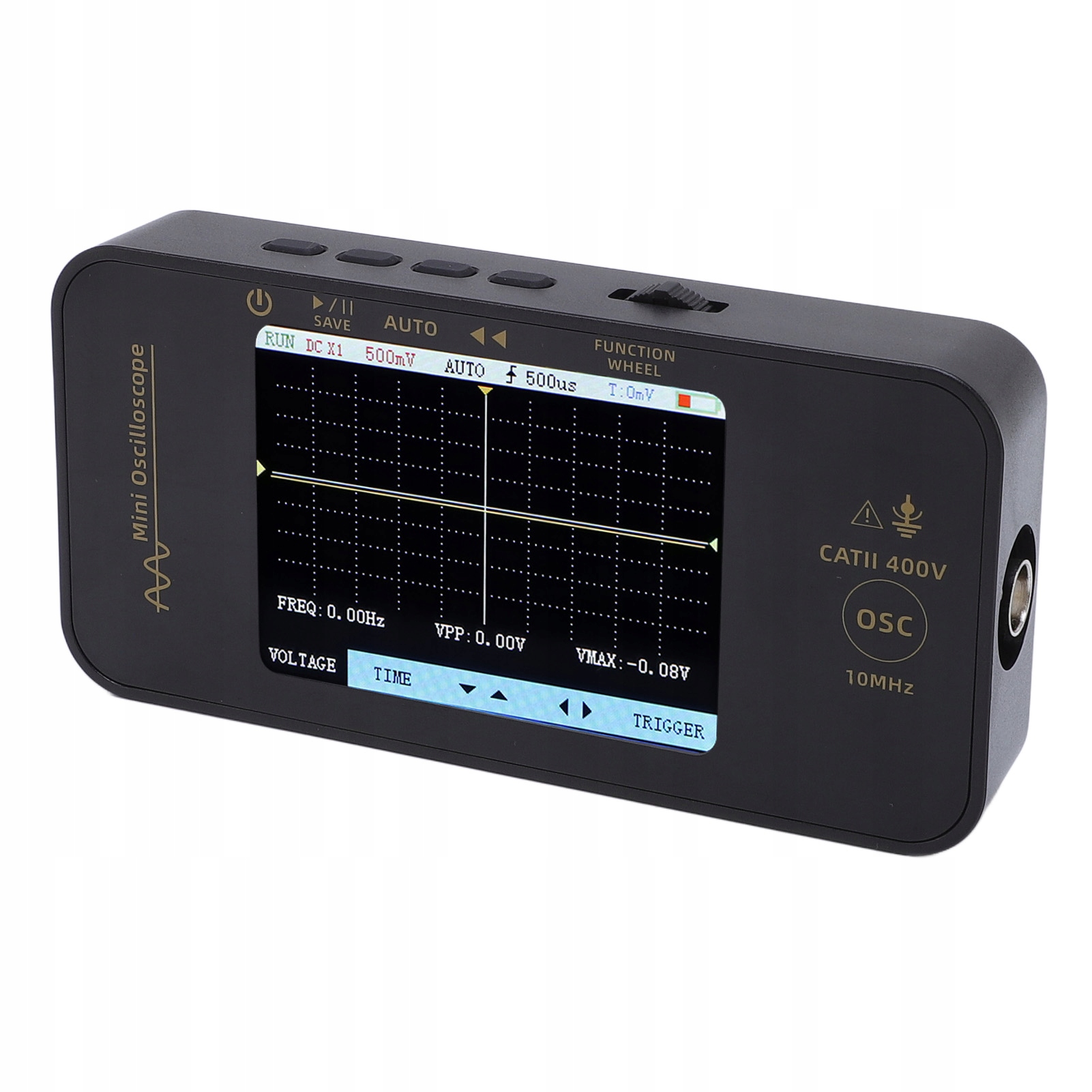

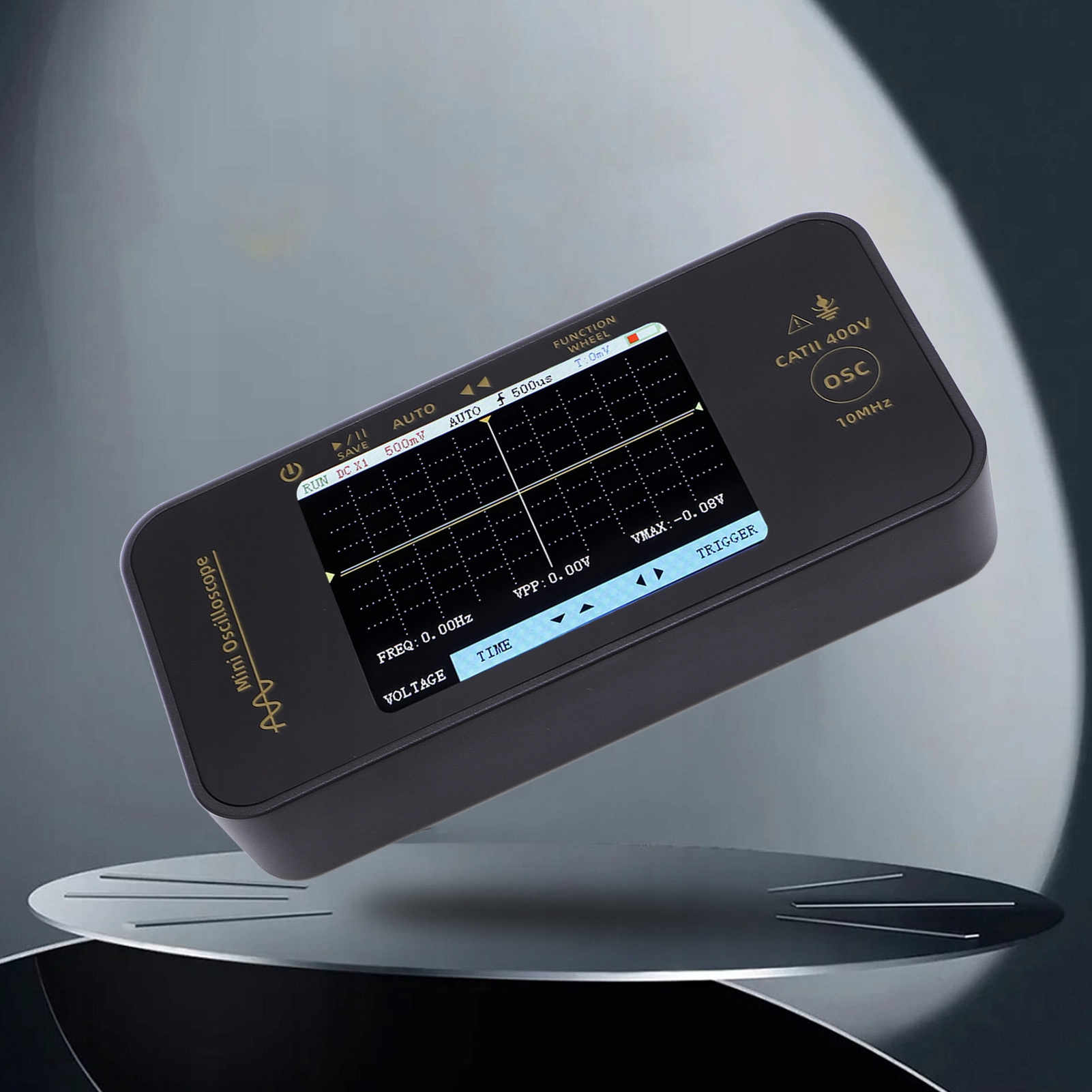

Портативный цифровой осциллограф 3,2-дюймовый экран 7H

Функция:

1. Высокопроизводительные возможности измерения. Портативный ручной осциллограф имеет полосу пропускания 10 МГц и высокую частоту дискретизации 48 мсА/с, что позволяет выполнять точные измерения напряжения до 400 В. Это делает его хорошим инструментом как для профессионалов, так и для любителей, работающих с широким спектром электронных сигналов.

2. Комплексные функции запуска. Этот портативный цифровой осциллограф, созданный с учетом универсальности, имеет полные функции запуска (одиночный, нормальный, автоматический) для эффективного улавливания периодических аналоговых и непериодических цифровых сигналов. Обеспечивает профессионалам необходимую точность при диагностике и анализе сигналов.

3. Четкий и интуитивно понятный дисплей: цветной экран с диагональю 3,2 дюйма обеспечивает полное отображение, гарантируя четкое отслеживание сигналов. В сочетании с интуитивно понятными кнопками и навигацией по меню портативный осциллограф упрощает манипуляции, делая сложные наблюдения за сигналами доступными для пользователей любого уровня подготовки.

4. Компактный и портативный дизайн. Этот портативный осциллограф с тонким и легким корпусом отличается простотой и удобством использования. Он поставляется в чехле из этиленвинилацетата, что повышает портативность и защиту, что делает его пригодным для использования в дороге или в различных полевых условиях.

5. Длительный срок службы батареи. Оснащенный встроенной литиевой батареей емкостью 1200 мАч, осциллограф обеспечивает длительную работу без частой замены батареи. Интерфейс Type-C поддерживает как передачу данных, так и зарядку, а также обновление прошивки, гарантируя, что ваше устройство будет иметь новейшие функции и улучшения.

Спецификация:

• Тип изделия: портативный осциллограф.
• Модель: OT3.
• Материал: абс.
• Источник питания: встроенный литий-ионный аккумулятор емкостью 1200 мАч.
• Напряжение зарядки: 5 В постоянного тока.
• Дисплей: 3,2-дюймовый экран.
• Пиксели: 320x240
• Удержание даты: да
• Подсветка: да
• Предупреждение о низком заряде батареи: да
• Автоматическое выключение: да
• Рабочая температура: 0–40 ℃
• Влажность при эксплуатации: менее 75 % относительной влажности
• Температура хранения: от -20 ℃ до +60 ℃, менее Относительная влажность 80 %

1. Отображение статуса манипуляции: Отображает статус текущего рабочего состояния (останов или запуск).

2. Демпфирование: отображает текущий установленный множитель демпфирования.

3. Шкала натяжения: отображает текущее установленное значение шкалы вертикального натяжения.

4. Режим сигнала: режим запуска сигнала: автоматический, нормальный, однократный

5. Вертикальный триггер: отображает текущее положение срабатывания вертикального напряжения.

6. Режим триггера: Режим триггера отображается в виде возрастающего или нисходящего наклона.

7. Основная шкала времени: просмотр текущих настроек для значения основной горизонтальной шкалы времени.

8. Уровень триггера: отображает текущее значение напряжения триггера.

9. Уровень заряда батареи: отображает текущее состояние батареи и уровень заряда батареи.

10. FALEFEM: отображение статуса пойманного сигнала.

11. Горизонтальный триггер: отображает горизонтальное положение текущего триггера.

12. Просмотр данных: просмотр собранных данных сигнала.

13. Меню напряжения: в этом меню вы можете завершить настройку напряжения и временной развертки.

• Метод настройки напряжения: нажмите левую кнопку колеса управления, чтобы увеличить амплитуду напряжения, нажмите правую кнопку колеса управления, чтобы уменьшить амплитуду напряжения, амплитуду напряжения можно регулировать в диапазоне: 20 мВ/дел-10 В/дел/дел/дел/дел

14. Меню временной развертки: в этом меню вы можете завершить настройку напряжения и временной развертки.

• Метод установки временной развертки: нажмите кнопку со стрелкой влево, чтобы увеличить развертку, нажмите клавишу со стрелкой вправо, чтобы сократить развертку, регулируемый диапазон: 100 нс/дел-20 с/дел

15. Сдвиг формы сигнала: в этом меню вы можете настроить положение сдвига формы сигнала. Для этого нажимайте клавиши со стрелками влево и вправо.

16. Вертикальный курсор: в этом меню вы можете настроить положение курсора измерения, нажимая клавиши со стрелками влево и вправо на колесе набора, чтобы переместить положение курсора.

17. Горизонтальный курсор: в этом меню вы можете отрегулировать положение курсора триггера, нажимая левую и правую клавиши управления рулевым колесом, чтобы переместить положение курсора.

• Пропускная способность: 10 мГц: одноканальная выборка в реальном времени.
• Сэмплирование.
• Режим выборки: выборка в реальном времени.
• Частота выборки в реальном времени: 48 мс/с.
• Количество каналов: 1, одиночный. канал
• Входы: входная связь.
• Входная связь: постоянный ток, переменный ток.
• Входной резистор: 1 МОм, при 16 пф.
• Затухание зонда: x1, x10.
• Максимальное входное напряжение: диапазон x1 ± 40 В, x10. Диапазон ± 400 В (пиковый постоянный + переменный ток).
• Уровень: x1, x10
• Диапазон частоты дискретизации: 1,5 SA/S-48MSA/S
• Волновая интерполяция:
• Диапазон частоты развертки: 100 нс/дел-20 с // деление
• Погрешность временной развертки: 20 ppm
<

Как использовать:

• следуйте инструкциям руководства после снятия осциллографа.

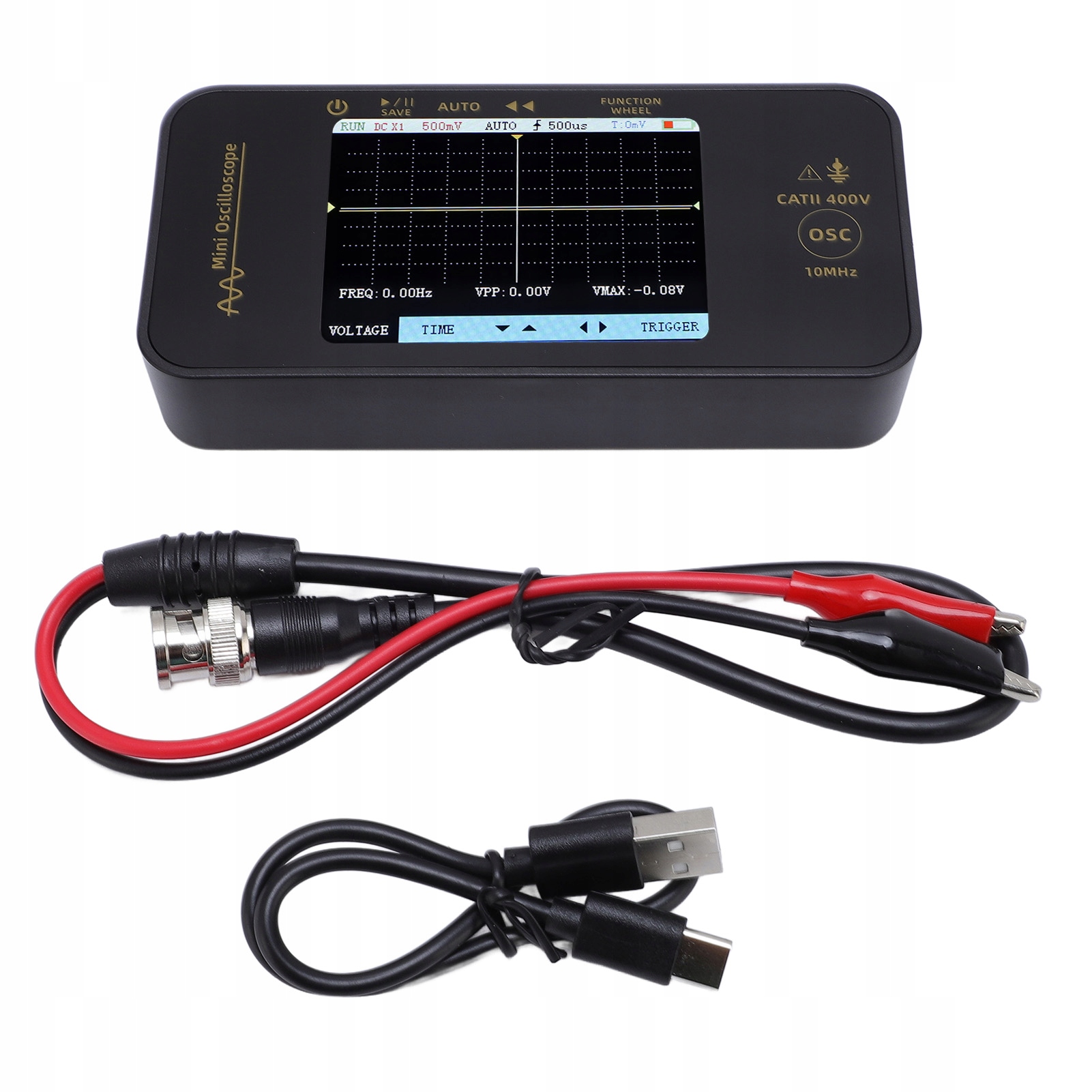

• Список упаковки

:

• 1 осциллограф
• 1 зажим типа «крокодил»
• 1 кабель для зарядки
• 1 руководство пользователя
• 1 сумка для хранения
