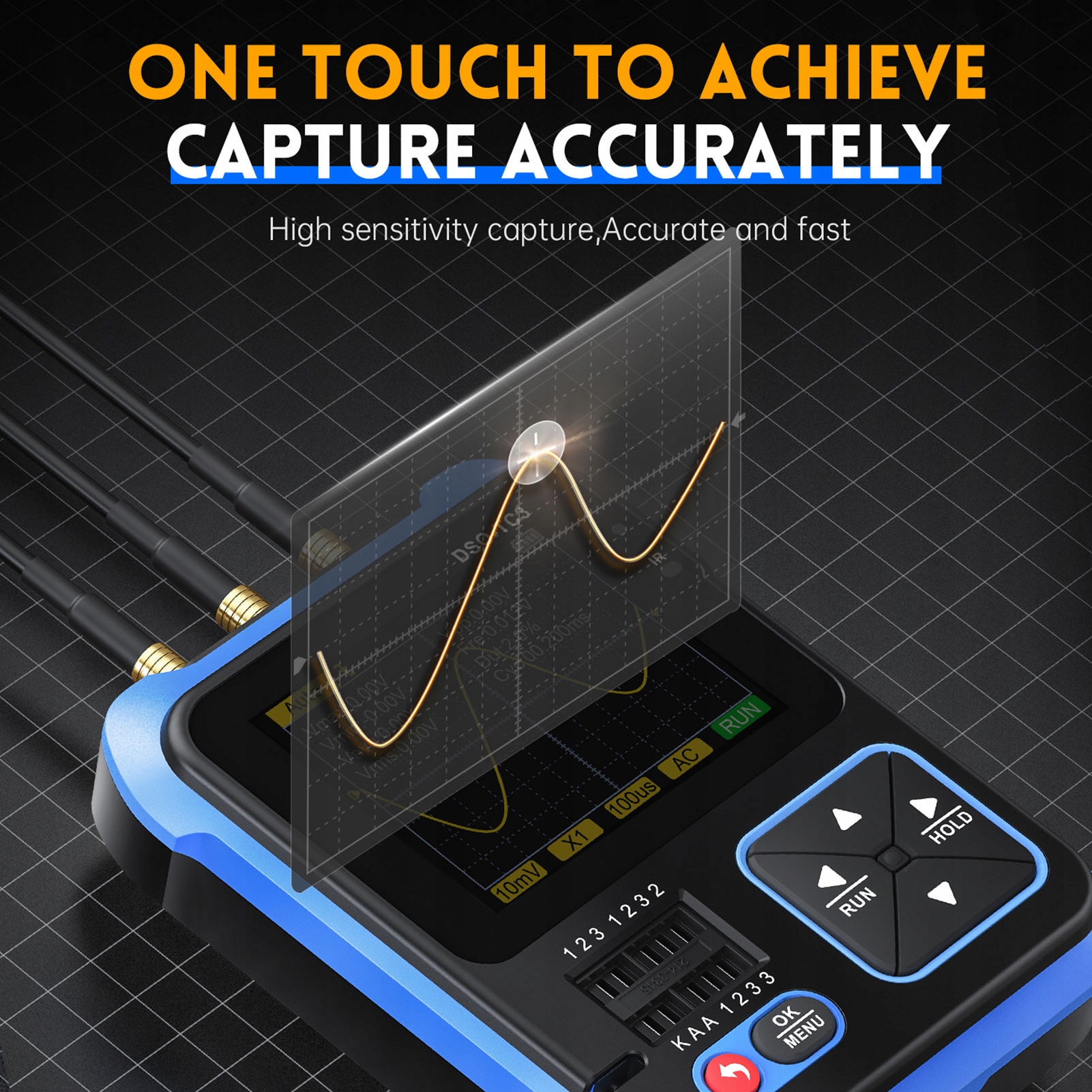

Портативний цифровий транзисторний осцилограф

Функция:

1. Удобство и 3 в 1: этот цифровой осциллограф, тестер электронных компонентов и функция генератора сигналов ШИМ объединены в одно целое. Осциллограф имеет частоту дискретизации в реальном времени и полосу пропускания 500 кГц. Могут быть измерены сигналы напряжения до 400 В.

2. Определить тип устройства: в режиме осциллографа можно проверить форму сигнала цепи, а в режиме тестирования Mos можно проверить различные типы транзисторов, которые могут определить тип устройства, полярность контактов, hFE, напряжение состояния, емкость перехода, сопротивление, индуктивные компоненты и т. д. Режим генератора сигналов. может использовать синусоидальную, импульсную, треугольную или пилообразную форму сигнала.

3. Выходной сигнал синусоидальной частоты: генератор сигналов имеет 5 встроенных основных сигналов, выходная частота синусоидальной волны 1-10 кГц 0-3,3 В 50%, чувствительность по вертикали от 10 мВ до 10 В, диапазон горизонтальной развертки 1 мкс-10 с, можно получить больше данных о форме сигнала. получается за единицу времени, что делает форму сигнала более точной.

4. TFT-экран: осциллограф питается от встроенной батареи емкостью 1500 мА, которая полностью заряжается за 1–2 часа с помощью адаптера питания 5 В, 2 А и может работать в течение 4 часов (зеленый индикатор завершения/красный индикатор зарядки). Цифровой карманный осциллограф и тестер транзисторов оснащен 2,4-дюймовым TFT-экраном высокого разрешения с регулируемой подсветкой. Лучший опыт чтения и простота использования.

5. Мультиинтерфейсный дисплей: осциллограф может тестировать различные функции и поддерживать мультиинтерфейсное отображение на экране. Благодаря дизайну клавиатуры удобнее работать и выбирать различные режимы тестовых функций.

6. Применимые компоненты: осциллограф поддерживает онлайн-работу с ПК, что особенно полезно для быстрого сопряжения транзисторов, идентификации смешанных компонентов переднего монтажа и компонентов без слов, а также предварительной проверки компонентов небольших серий. Он может автоматически идентифицировать и измерять различные транзисторы, включая транзисторы NPN и PNP, диоды, двойные диоды и т. д.

Спецификация:

• Тип изделия: цифровой осциллограф
• Материал: ABS
• Основные параметры машины
• Модель DSO TC3
• Дисплей: 2,4-дюймовый цветной TFT-экран, светодиодная подсветка.
• Напряжение питания: 1 литий-полимерный аккумулятор 803450, 1500 мАч (поставляется со встроенным аккумулятором).
• USB Type C Характеристики зарядки
• Технические данные подставки Цельная складная подставка
• Параметры режима цифрового осциллографа
• Частота выборки в реальном времени 10 мвыб/с
• Пропускная способность аналогового сигнала 500 кГц
• Входное сопротивление 1 МОм
• Метод подключения переменного или постоянного тока
• Диапазон испытательного напряжения ±400 В
• Чувствительность по вертикали 10 мВ–10 В
• Вертикальная чувствительность 10 мВ–10 В
• li>
• Диапазон развертки по горизонтали 1 мкс–10 с
• Режим запуска Авто, нормальный, одиночный
• Тип запуска Нарастающий или спадающий фронт
• Стоп-кадр сигнала Да
• Автоматическое измерение Да
• Параметры режима тестирования компонентов
• Описание диапазона классов
• Триод β больше 10 менее 600 Увеличение hfe, эмиттер напряжение базы Ube, lc/le, обратный ток отсечки коллектор-эмиттер lceo, lces, прямое падение напряжения на защитном диоде Uf
• Диод Прямое падение напряжения Прямое падение напряжения, емкость перехода, обратный ток утечки
• Диод стабилизатора напряжения 0,01–4,5 В (испытанная зона 1 2 3) Падение напряжения в прямом направлении, напряжение обратного пробоя
• 0,01–32 В (испытанная зона К А)) Напряжение обратного пробоя
• Поле Емкость затвора трубки JFET Cg, ток стока ld при Vgs, прямое падение напряжения на защитном диоде Uf
• IGBT Ток стока ld при Vgs, прямое падение напряжения на защитном диоде Uf
• MIOSTET Напряжение включения Vt, конденсатор затвора Cg, резистор стока Rds, защитный диод, прямое падение напряжения Uf.
• Однонаправленный тиристор. Напряжение включения. Напряжение затвора.
• Двунаправленный тиристор. Ток запуска.
• Емкость 25 пФ. -100мФ Значение емкости, коэффициент Vпотерь
• Значение сопротивления резистора 0,010-50 МО
• Индуктивность 10uH-1000uH Значение индуктивности, сопротивление постоянному току
• li>
• Батарея 0. Значение напряжения 1–4,5 В, положительная и отрицательная полярность.
• Входное напряжение 0–40 В. Значение напряжения.
• DS 18B20. Температура 0–85°C.
• DHT1 0–60 °C/5–95 % влажности.
• Протокол декодирования инфракрасного пульта дистанционного управления. Инфракрасное кодирование. Отображение кодировки пользователя и кодирования данных, отображение соответствующей формы инфракрасного сигнала.
• Параметры генератора сигналов< /li>
• Синусоидальная волна 1–10 кГц/0–3,3 В/50 %
• Прямоугольная волна 1–100 кГц/3,3 В/50 %
• Пульсация 1–100 кГц/ 3,3 В/0–100 процентов
• Треугольная пульсация 1–10 кГц/0–3,3 В/50 %
• Наклон 1–10 кГц/0–3,3 В/0–100 процентов
• Наклон 1–10 кГц/0–3,3 В/0–100 процентов
• li>
• 0–3,3 В постоянного тока

Список упаковки:

• 1 осциллограф
• 1 USB-кабель
• 3 кабеля с тестовым крючком
• 1 x обычный зонд
• 1 руководство пользователя
