Вентилятор с малой присоединительной рамкой для печи с питателем с заслонкой и заслонкой на входе

Тип предлагаемого воздуходувки ДМ 80 в алюминиевом корпусе

СИМВОЛ ТОВАРА: 10265

Особенности:

• Польский продукт - производство DOMER
• отличное качество
• напрямую от производителя. производитель
• алюминиевый корпус
• высокая эффективность

Условное обозначение сборки:

• ДМ 80-М0-ПХ1-К1-Х0-ПВ20-ПП4

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

ЭЛЕМЕНТЫ КОНСТРУКЦИИ

Двигатель с металлическим ротором: 80 Вт

Окраска корпуса: МО - алюминиевый корпус

Впускная заслонка:PX1 — заслонка X-типа

Выпускная заслонка: K1 — заслонка

Датчик Холла: H0 — без датчика Холла

Кабель питания: PW20 — кабель со штекером для комп. длина 2 м

Коробка: ПП4 - коробка в положении 4, на корпусе

Конденсатор: 2 мкФ - пусковой конденсатор

НАПРАВЛЕНИЕ

Вентилятор предназначен для подачи чистого воздуха в топки котлов центрального отопления. Также используется в общей вентиляции помещений и технологических устройств. Основное применение – угольные котлы, котлы с ретортным питателем мощностью 15 – 50 кВт. В зависимости от конструкции котла, размеров питателя и способа изготовления отдельных производителей эти воздуходувки могут использоваться и в котлах большей мощности.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Вентилятор состоит из двух алюминиевых корпусных элементов. В корпусе находится двигатель с внешним ротором из оцинкованной стали. Входное отверстие вентилятора закрыто металлической сеткой, защищающей крыльчатку от элементов, которые могут ее повредить. Выходное отверстие заканчивается фланцем с отверстиями для крепления воздуходувки. Все электрические соединения размещены в распределительной коробке из изоляционного материала. Двигатель вентилятора предназначен для плавного регулирования скорости вращения, задаваемой параметрами контроллера. Использовался двигатель немецкой компании Ziehl-Abegg, отличающийся высоким качеством изготовления и долговечностью механических и электрических компонентов. Двигатель не дешевый китайский заменитель. Вентилятор имеет декларацию соответствия CE - год применения 2014. Мы заявляем, что каждый вентилятор имеет декларацию соответствия, в которой указано соответствие следующим директивам: низкое напряжение, электромагнитная совместимость и польские стандарты.

Высокое качество изготовления и элементы высочайшего качества гарантируют длительную и безотказную работу. На нашу продукцию распространяется гарантия 24 месяца. Однако гарантийный срок не может превышать 30 месяцев с даты производства. К каждому вентилятору прилагается инструкция по эксплуатации и гарантийный талон. Производитель оставляет за собой право вносить в воздуходувку технические, конструктивные и документационные изменения, связанные с усовершенствованием изделия и соответствующей модернизацией.

ГАЛЕРЕЯ ФОТОГРАФИЙ ПРОДУКТА

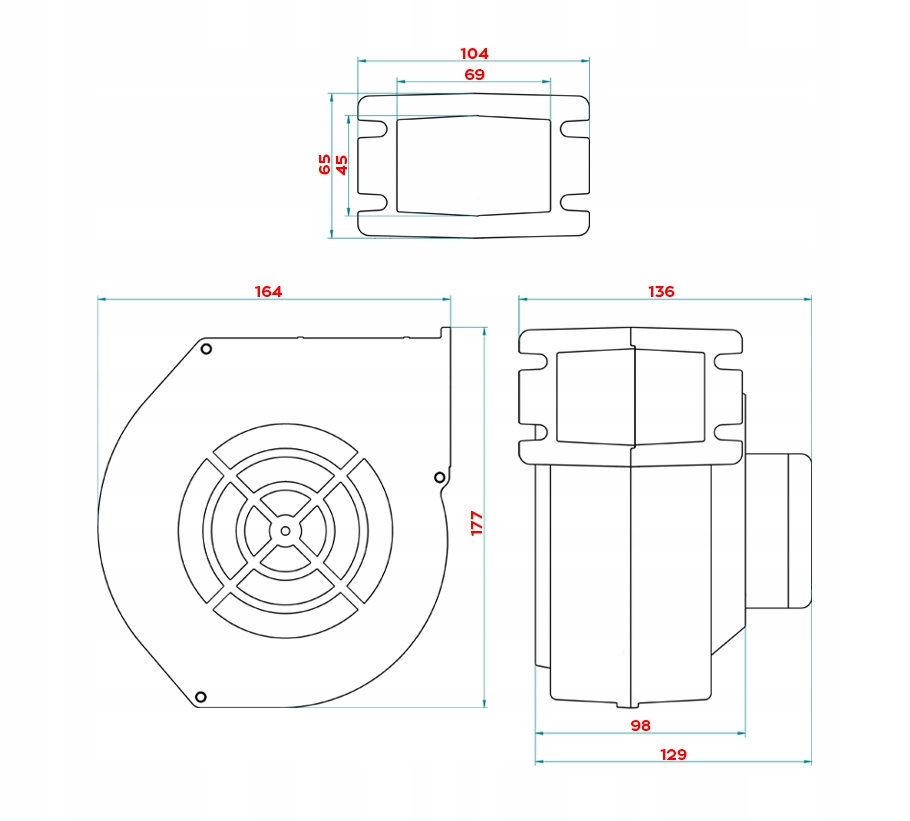

Фланец крепления вентилятора и расстояние между отверстиями стандартизированы и подходят для большинства печей, доступных на польском рынке. Подробный чертеж с размерами прилагается.

КОД СИСТЕМЫ DOMER:10265;
