Вентилятор DM125 с большой соединительной рамой для печи мелкого помола и заслонкой на выходе в алюминиевом корпусе. Эквивалент WPA 120, WPA X2. В комплект входит прокладка и набор винтов для подключения вентилятора.

СИМВОЛ ПРОДУКТА: 7793

Особенности:

• Польский продукт
• отличного качества
• напрямую от производителя< /li>
• li>
• алюминиевый корпус
• высокая производительность

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Макс. производительность: 165 м3/ч

Макс. сжатие: 300 Па

Конденсатор: 2,5 мкФ / 450 В

Мощность двигателя: 40 Вт

Источник питания: 230 В / 50 Гц

Количество скоростей: 1

Тип работы: непрерывный

Класс герметичности: IP44

Шум: 62 дБА

Температура окружающей среды: от -15 до 45 градусов C

Выпускной фланец: 136 x 92 мм

Выпускное отверстие: 76 x 51 мм

ЭЛЕМЕНТЫ КОНСТРУКЦИИ

Двигатель: 40 Вт

Покраска корпуса: M0 - без покраски

Впускная заслонка: PB0 - без заслонки

Выпускная заслонка: K1 - внутренняя заслонка - монтаж 1

Кабель питания: PW07 – кабель со штекером. длина 0,7 м

Коробка: PP4 - коробка в позиции 4

НАЗНАЧЕНИЕ

Вентилятор предназначен для нагнетания чистого воздуха в топки котлов центрального отопления. Также используется в общей вентиляции помещений и технологических устройств. Основное применение – угольные котлы, котлы с ретортным питателем мощностью 15 – 25 кВт. В зависимости от конструкции котла, размеров питателя и способа изготовления отдельных производителей эти воздуходувки могут использоваться и в котлах большей мощности.

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА

Вентилятор состоит из двух алюминиевых корпусных элементов. В корпусе находится двигатель с внешним ротором из оцинкованной стали. Входное отверстие вентилятора закрыто металлической сеткой, защищающей крыльчатку от элементов, которые могут ее повредить. Выходное отверстие заканчивается фланцем с отверстиями для крепления воздуходувки. Все электрические соединения размещены в распределительной коробке из изоляционного материала. Двигатель вентилятора предназначен для плавного регулирования скорости вращения, задаваемой параметрами контроллера. Использовался двигатель немецкой компании Ziehl-Abegg, отличающийся высоким качеством изготовления и долговечностью механических и электрических компонентов. Двигатель не является дешевым китайским заменителем. Вентилятор имеет декларацию соответствия CE - год применения 2014. Мы заявляем, что каждый вентилятор имеет декларацию соответствия, в которой указано соответствие следующим директивам: низкое напряжение, электромагнитная совместимость и польские стандарты.

Высокое качество Качество изготовления и элементы высочайшего качества гарантируют длительную и безотказную работу. На нашу продукцию распространяется гарантия 24 месяца. Однако гарантийный срок не может превышать 30 месяцев со дня производства. К каждому вентилятору прилагается инструкция по эксплуатации и гарантийный талон. Производитель оставляет за собой право вносить в воздуходувку технические, конструктивные и документационные изменения, связанные с усовершенствованием изделия и соответствующей модернизацией.

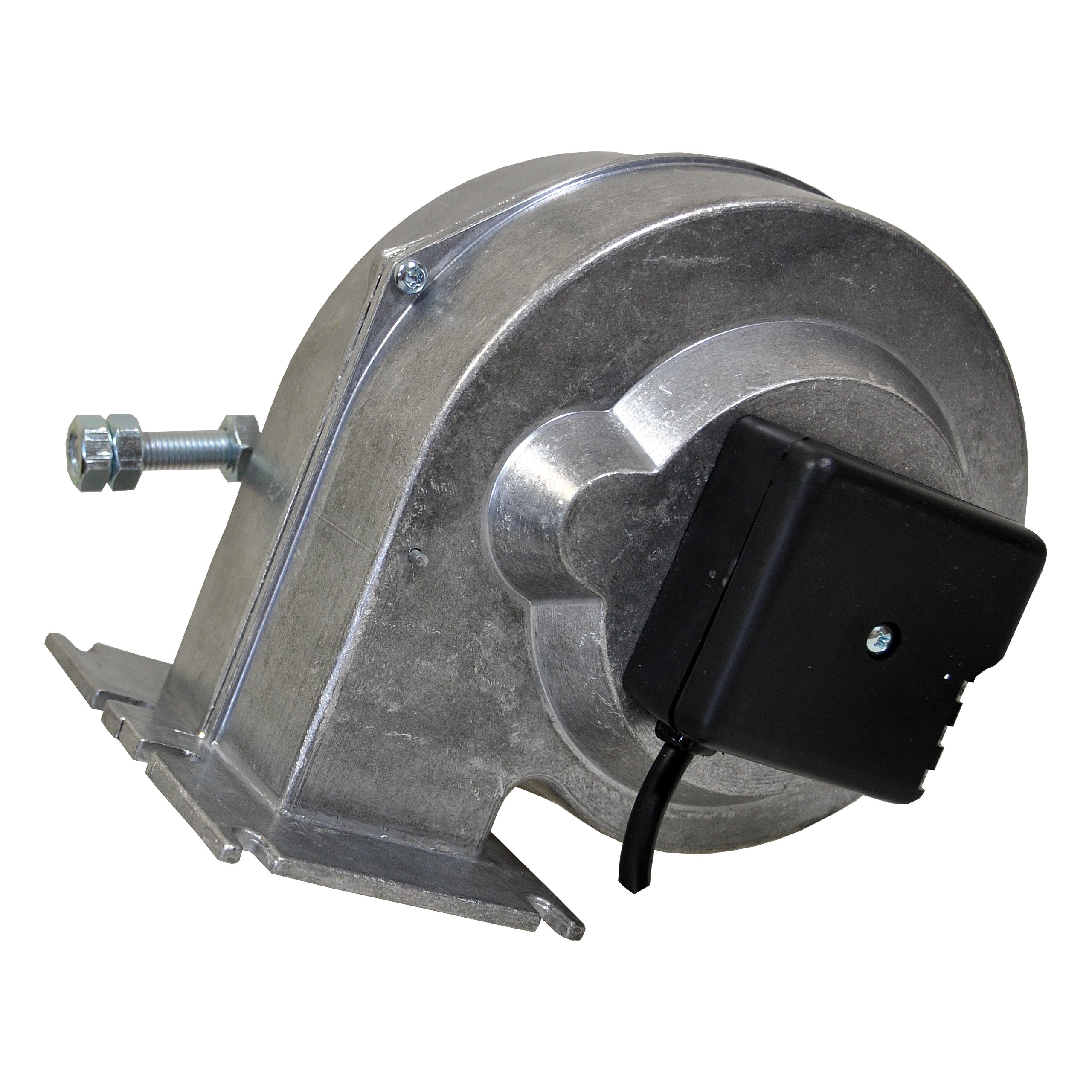

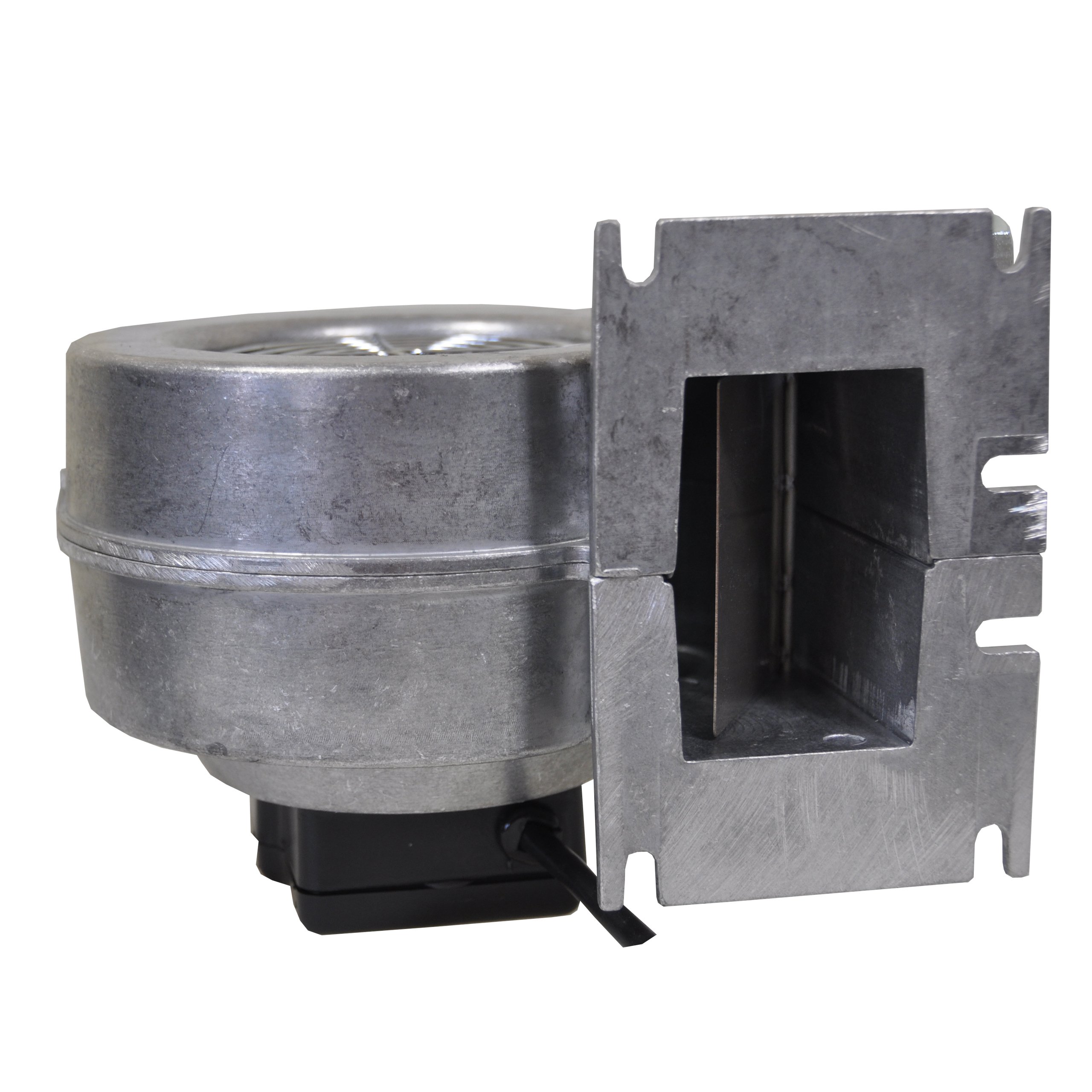

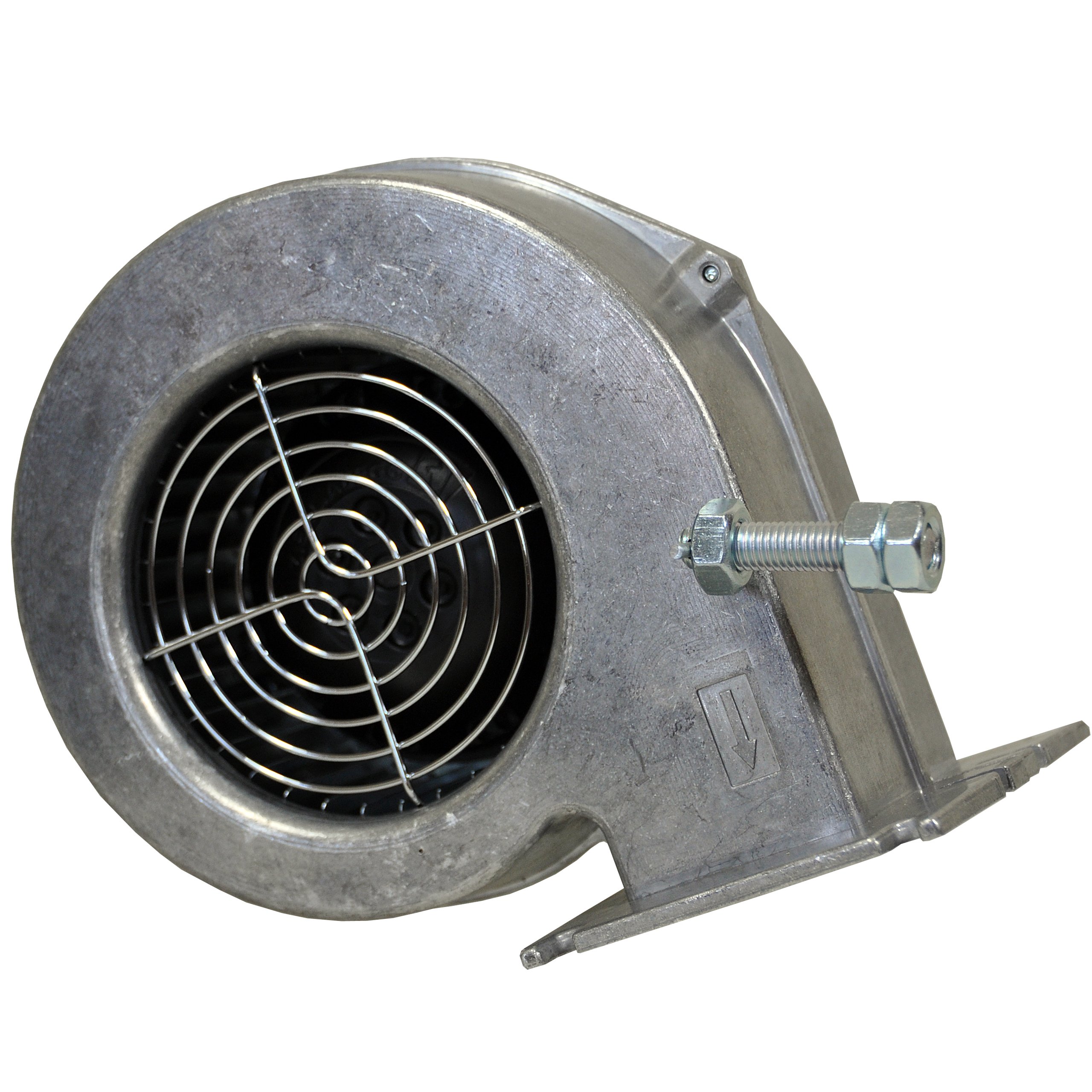

ГАЛЕРЕЯ ФОТОГРАФИЙ ПРОДУКТА

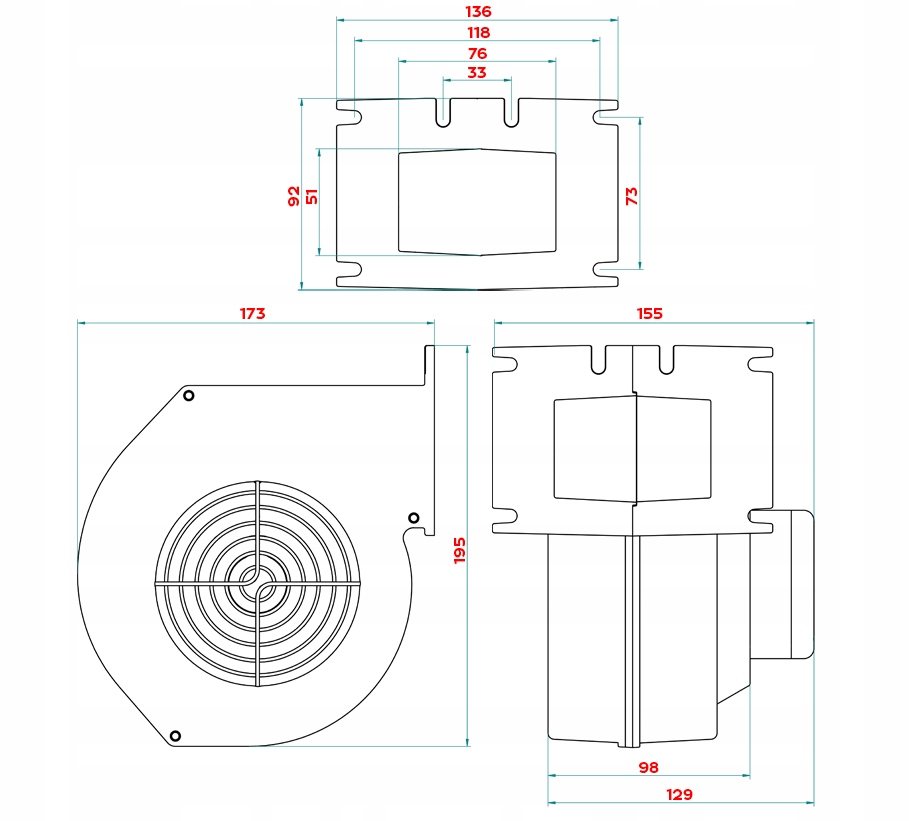

Фланец крепления вентилятора и расстояние между отверстиями стандартизированы и подходят для большинства печей, доступных на польском рынке. Подробный чертеж с размерами прилагается.

КОД СИСТЕМЫ DOMER:7793;
