Комплект каминных ступеней под металлочерепицу с модулем 330/30

• Длина ступени: 256 мм
• Ширина ступени: 140 мм
• Цвет: Каштан - RAL 3009
• Материал: горячее цинкование и порошковое покрытие
b>

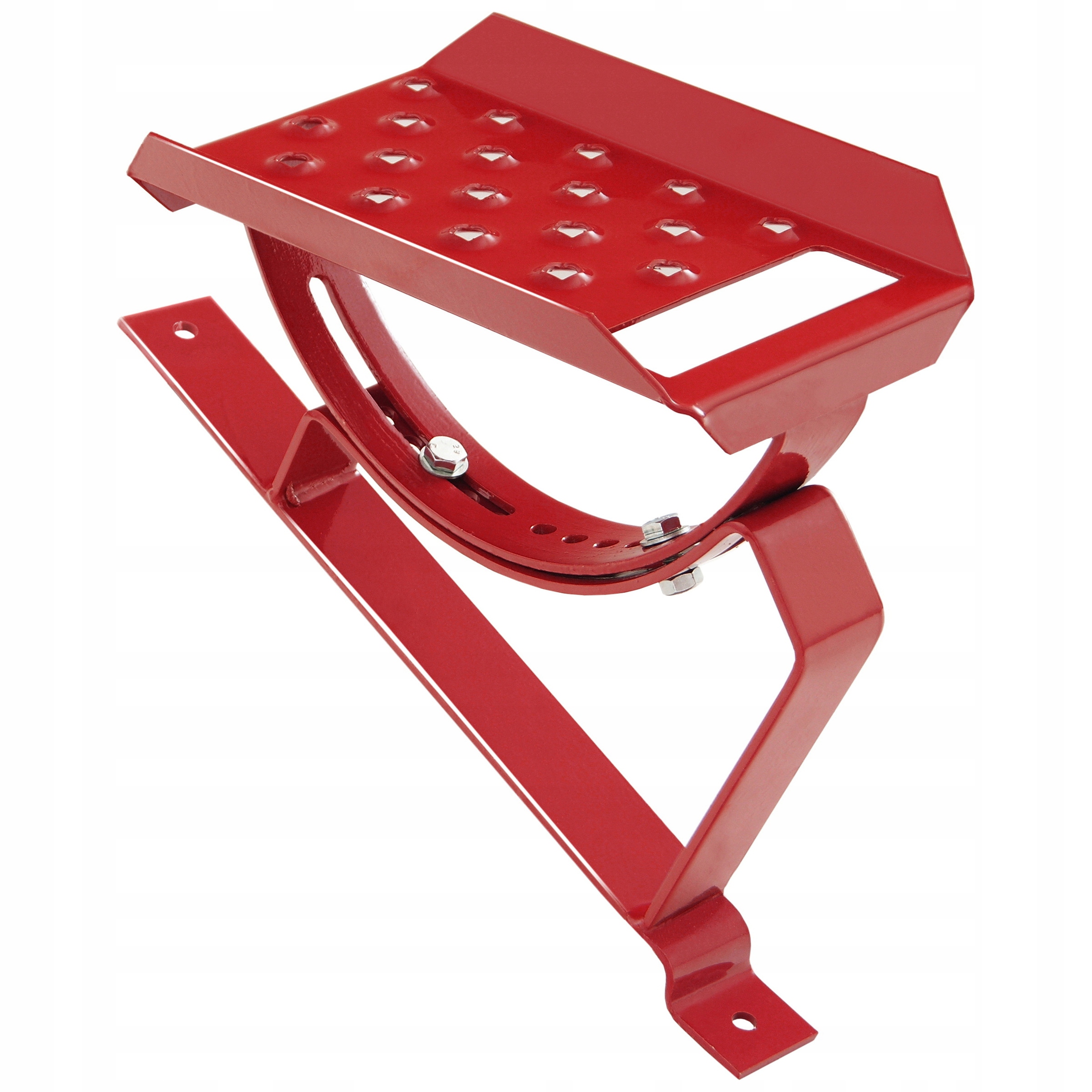

Комплект состоит из элементов, представленных на фото, т.е.

• Трубочист - 1 шт.
• Кронштейн для стальной черепицы - 1 шт.
• Винты - 2 шт.

Важнейшие технические параметры:

• В комплекте имеется полная регулировка монтажного угла и подходит для покрытий с наклоном от 15° до 45°.
• Каминная полка изготовлена ​​из стали, соответствующей требованиям прочности стандарта EN 516. Ширина полки составляет 250 мм.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Антикоррозийная защита высочайшего класса благодаря сочетанию оцинкованной стали и порошкового покрытия.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Антикоррозийная защита высочайшего класса благодаря сочетанию оцинкованной стали и порошкового покрытия.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Антикоррозийная защита высочайшего класса благодаря сочетанию оцинкованной стали и порошкового покрытия.
• Кронштейны и люльки изготовлены из полосового прутка 40 мм х 4 мм.
• Антикоррозионная защита высочайшего класса благодаря сочетанию оцинкованной стали и порошкового покрытия.
• ли>

Применение: Скамейки и ступеньки трубочистов используются для безопасного и комфортного передвижения по наклонному скату крыши. Чаще всего используется для связи между люком в крыше и устройствами, требующими обслуживания или обслуживания на крыше, такими как дымоходы, антенны или солнечные системы. Правильно подобранные элементы системы позволяют перемещаться по скату кровли (горизонтально) и поперек ската кровли (вертикально).

Принцип сборки: В зависимости от кровля, правильно подобранные кронштейны, которые в сочетании с люльками (также известными как крепления) позволяют получить прочное и горизонтальное основание для крепления скамейки или ступеньки.

Соответствие стандарту EN 516: да

Антикоррозионная защита: горячее цинкование и порошковое покрытие

Знак CE: да< /п>

Наклон крыши и сообщение с кровлей

Ступеньки и скамейки обеспечивают безопасное передвижение по поверхности крыши. Такая система связи на крыше открывает доступ к дымоходу и антенным устройствам, а также может использоваться как дополнительный путь эвакуации. Угол наклона скамеек и ступеней можно регулировать, прикрутив люльку к кронштейну. Угол можно регулировать от 15° до 45°. Ступени являются дополнением системы каминных уступов, и их назначение – создание путей сообщения, проходящих по наклону ската крыши. Ступени трубочиста должны располагаться поочередно, таким образом они дают возможность ходить по крыше, как по лестнице. При использовании расстояния между отдельными ступенями следует учитывать угол наклона кровли:

• Если уклон менее 30° – ступени следует устанавливать в каждом втором ряду черепицы. , на расстоянии 70 см друг от друга.
• При уклоне более 30° – ступени следует устанавливать в каждом ряду плитки через каждые 35 – 40 см.

Максимум расстояние между кронштейнами 80 см. Минимальное количество кронштейнов на скамью – два.

Внимание! Приведенная выше информация является результатом собранной информации и нашего опыта. Приведенная выше информация не может рассматриваться как инструкция по сборке. Использование кровельной коммуникации должно осуществляться в соответствии с техническим проектом, разработанным для конкретного объекта, с учетом требований польских норм и действующих технических и строительных норм. Чтобы добавить в набор дополнительные скобки, используйте отдельные элементы.

Сертификаты, декларации и стандарты

Крышная коммуникация производится на основе европейского стандарта EN516:2006, который имеет статус польского стандарта PN-EN 516. Стандарт распространяется на устройства для ходьбы по крыше, постоянно прикрепленные к несущей конструкции скатных крыш. .

Производитель кровельной коммуникационной системы, предлагаемой Folnet, заявляет о соответствии стандарту в Декларации эксплуатационных характеристик (DWU). Это гарантирует соответствие не только польским, но и европейским нормам, а также обеспечивает безопасность и долговечность всей кровельной коммуникационной системы.

Доступные цвета:

• RAL 9005 — черный
• RAL 7016 — антрацит
• RAL 7024 — графит
• RAL 8004 - кирпично-красный
• RAL 8017 - коричневый
• RAL 9006 - серебро - оцинкованный
• RAL 3009 - каштановый - тот, который вы покупаете на этом аукционе
• RAL 3011 – красный
• RAL 6020 – темно-зеленый
• RAL 3004 – вишневый

Порошковый покрытие

Ступень предлагается в исполнении с порошковой окраской под самые популярные цвета кровельных материалов по палитре RAL.

Преимущества порошковой окраски:

• гладкое покрытие без трещин и пятен
• антикоррозионная
• стойкость к механическим повреждениям
• термостойкость
• высокая стойкость к химическим веществам агенты
• безвредны для окружающей среды

Внимание! Обратите внимание, что могут быть некоторые различия между цветами и рисунками, представленными на фотографиях и настоящие материалы. На цвет, видимый на мониторе покупателя, влияют, среди прочего: аппаратное состояние, а также условия фотосъемки, которые могут отличаться для отдельных товаров.

Антикоррозионная защита

Поскольку элементы кровельной коммуникации подвергаются многочисленным погодным условиям, наши ступени имеют два покрытия, защищающие от коррозии.

Цинковое покрытие

Все элементы изготовлены из оцинкованной стали. Это наиболее эффективный и долговечный метод защиты стали от коррозии. В процессе цинкования атомы цинка проникают в наружный слой стали, образуется поверхностный железо-цинковый сплав, образующий слой, защищающий от коррозии. Долговечность цинковых покрытий, в зависимости от условий, может достигать до 100 лет.

Порошковое лакокрасочное покрытие

Порошковое лакокрасочное покрытие устойчиво к коррозии, химическим веществам, высоким температурам и механическим повреждениям. Этот процесс заключается в нанесении на металлическую поверхность наэлектризованных частиц порошковой краски. Затем элементы, покрытые краской, нагреваются до температуры 140°С – 200°С, в результате чего порошок плавится и полимеризуется.

Все реализуемые элементы кровельных коммуникаций имеют необходимые по закону документы, разрешающие изделие для установки на крыше.

В комплект входит

Подгонка кронштейнов типа BD к моделям металлочерепицы

Кронштейн BD 330/30:

Кронштейн BD 350/20:

Кронштейн BD 350/30:

Кронштейн BD 350/35:

Кронштейн BD 400/20:

Инструкция по сборке

• 1 — Кронштейн металлической черепицы
• 2 — Кронштейн скамейки для дымохода (подставка)
• 3 — Винты
• 4 - Ступенька дымохода
• 5 - Шурупы
• 6 - Стропила
• 7 - Контробрешетка
• 8 - Обрешетка
• 7 - Контробрешетка
• 8 - Обрешетка
• li>
• 10 – Кровля

Комплект скамейки BD состоит из кронштейна BD (1), опоры скамейки (2) и платформы скамейки (4). Комплектная ступень дымохода BD состоит из кронштейна BD (1) и ступени дымохода.

В зависимости от типа металлочерепицы существуют кронштейны с подходящим модулем, соответствующим модулю металлочерепицы, например BD350/20 и т. д. Основные правила сборки одинаковы для всех типов кронштейнов.

• Крепить кронштейн (1) лучше всего по линии стропил к обрешетке саморезами, длина которых превышает толщину обрешетки. В других случаях длину шурупов следует подогнать под толщину обрешетки, чтобы не повредить, например, кровельную мембрану (например, шурупы с потайной головкой ø6 мм х 45 мм).
• Далее к кронштейну (1) винтами М8 х 20 мм закрепите опору верстака трубочиста (2) или ступеньку дымохода. Люлька и подножка должны быть установлены в горизонтальном положении ±3%.
• Площадка верстака трубочиста прикручивается к люльке через боковые отверстия в платформе и люльке. Соединение вышеперечисленных элементов следует производить с помощью винтов М8 х 20 мм. Примерная схема сборки узкого или широкого подножки представлена ​​на рисунке.
