Модуль фаркопа с 7-контактным разъемом + жгут проводов + аксессуары

Когда следует устанавливать модуль с 7-контактным разъемом фаркопа? Если автомобиль имеет одну из следующих функций:

• бортовой компьютер CAN-BUS.
• Однонитевые и двухнитевые лампы с ШИМ.
• Однонитевые и двухнитевые лампы с ШИМ
• li>
• Светодиодное освещение автомобиля
• Система проверки перегоревшей лампы Check-Control

Как работает универсальный фаркопный модуль?

Устройство предназначено для установки в легковые автомобили и грузовые фургоны с установкой напряжением 12В и заземляющим столбом на кузове. Электрический жгут подходит к 13-контактной вилке прицепа. Универсальный модуль крюка напрямую управляет освещением прицепа без использования задних фонарей автомобиля, благодаря чему CAN-контроллер автомобиля не видит дополнительной нагрузки и, следовательно, не выдает ошибки на приборную панель. Модуль также работает с однонитевыми лампами, управляемыми переменным коэффициентом заполнения импульсов ШИМ. Использование модуля не представляет никакой дополнительной нагрузки при установке в автомобиле, поскольку каждый вход модуля отличается очень низким энергопотреблением. Модуль функционирует как дополнительная защита от возможных коротких замыканий со стороны электропроводки прицепа.

ФУНКЦИИ МОДУЛЯ

• автоматически определяет подключение прицепа
• взаимодействие с компьютером CAN BUS
• поддерживает светодиодные фонари автомобиля
• работает со светодиодным освещением прицепа
• поддерживает освещение однонитевыми лампами
• выключает противотуманные фары в автомобиле
• управляет освещением прицепа
• не требует программирования
• снимает нагрузку на электроустановку автомобиля< /li>

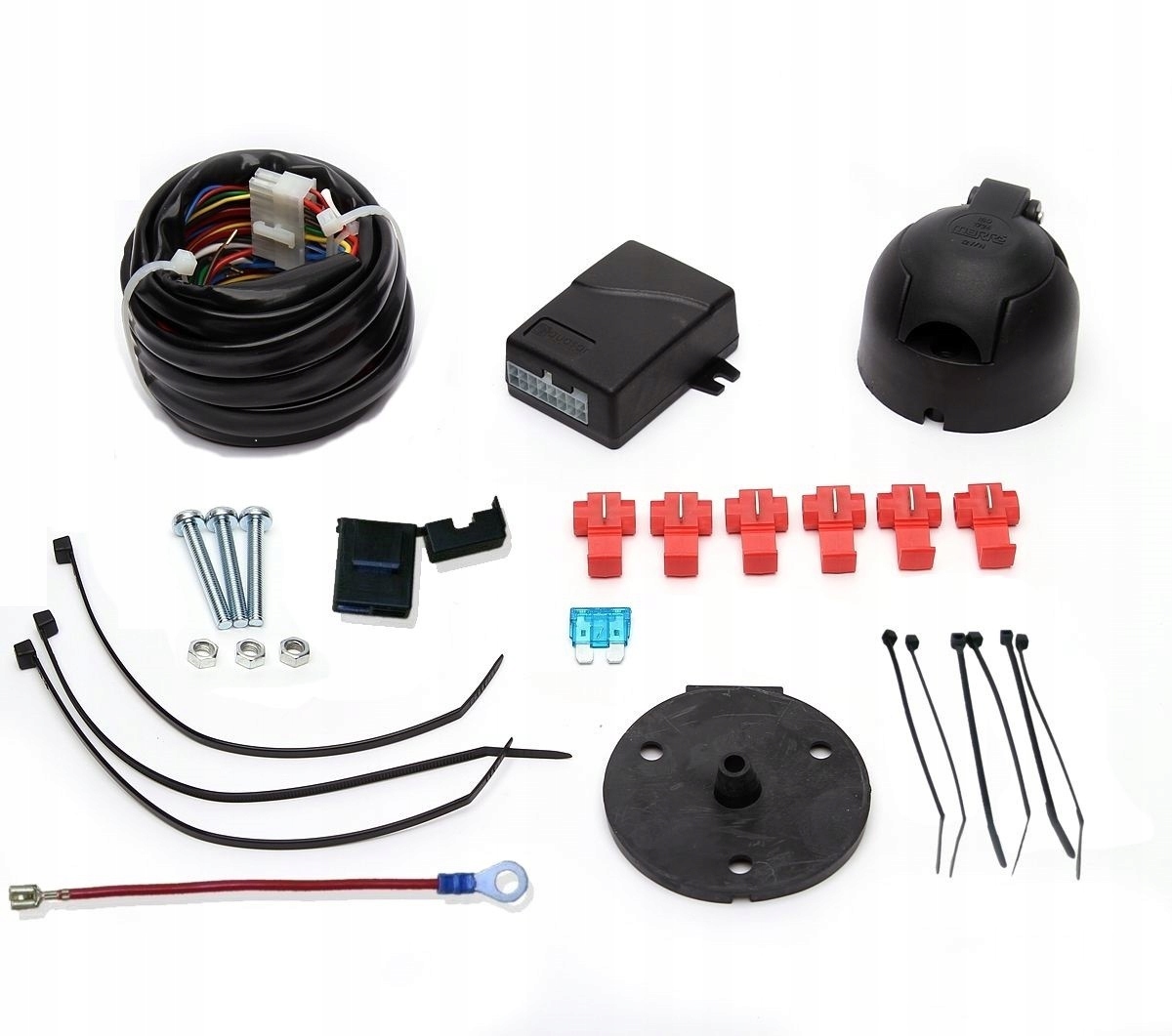

ПОЛНЫЙ КОМПЛЕКТ СОСТОИТ ИЗ:

• модуля фаркопа
• жгута сигнальных кабелей
• быстроразъемных разъемов для подключения сигнальных кабелей
• крючок для жгута проводов
• кабельные стяжки
• 7-полюсные розетки с прокладкой
• винты для крепления розетки из нержавеющей стали
• прокладки для электрических розеток
• прокладки для электрических розеток
• li>

КОГДА СЛЕДУЕТ ИСПОЛЬЗОВАТЬ 13-ПИЛЬНЫЙ ЖГУТ ПРОВОДОВ?

• при буксировке грузовых прицепов с полной массой 750 кг

ХАРАКТЕРИСТИКИ ЭЛЕКТРИЧЕСКОГО ЖГУТА:

• Длина жгута питания 5,0 м.
• Длина жгута до розетки 1,7 м.
• Длина входного сигнального луча L=1,0 P=3,0 м
• ТЕХНИЧЕСКИЕ ДАННЫЕ
• Напряжение питания 10–18 В
• Огни положения максимальной выходной нагрузки (с каждой стороны) 3 х 5 Вт
• Максимальная нагрузка на выходе стоп-сигналов 3 х 21 Вт
• Максимальная нагрузка на выходе поворотников (каждая сторона) 21+10 Вт
• Максимальная нагрузка на выходе поворотников (каждая сторона) 21+10 Вт
• li>
• li>
• Максимальная нагрузка мощности противотуманных фар 21 Вт.
• КОМПЛЕКТАЦИЯ: полный комплект проводки фаркопа с установочными принадлежностями
