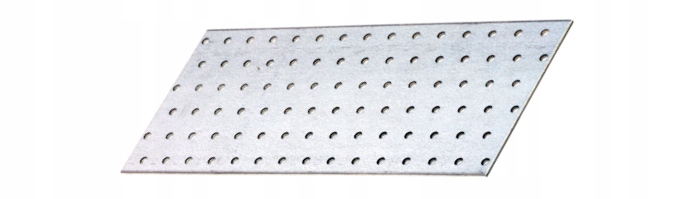

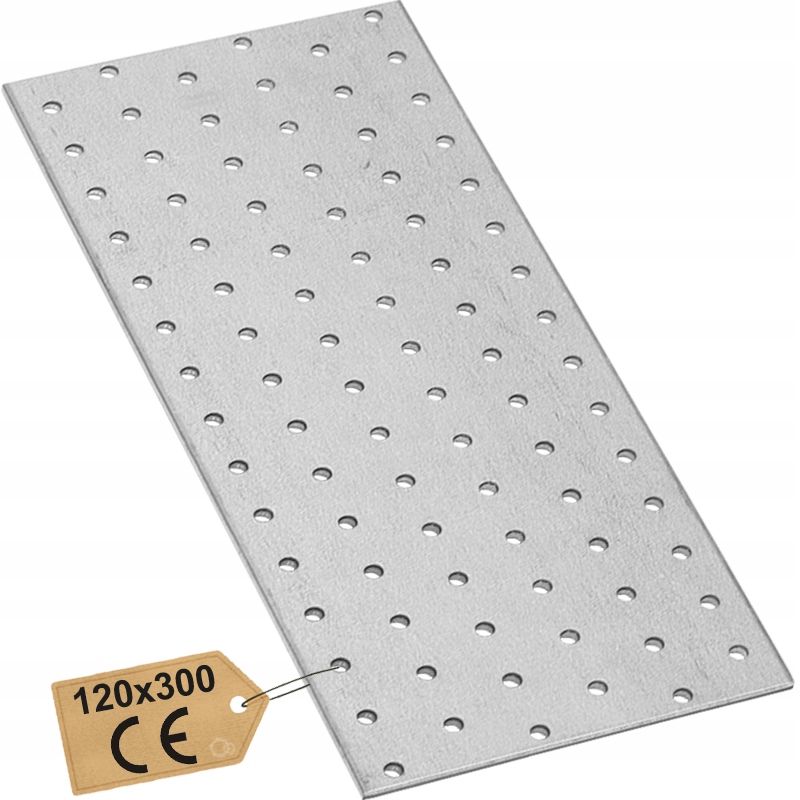

10 х ПЕРФОРИРОВАННАЯ ПЛИТА ПП21 300х120х2мм

Плоские соединители, то есть плоские стержни, применяются в соединениях, в которых боковые поверхности соединяемых элементов расположены в одной плоскости.

Пластины изготавливаются из оцинкованного стального листа толщиной 2 мм. Количество размещенных в них отверстий означает, что с помощью этих плоских стержней можно выполнить множество простых и сложных соединений. Они обеспечивают прочное, эстетичное и профессиональное соединение различных элементов конструкции, особенно деревянных. Их часто используют для установки стропильных ферм.

ПАРАМЕТРЫ:

• длина (А) - 300мм
• ширина (Б) - 120мм
• толщина листа - 2мм
• материал - DX51D + Z275
• антикоррозийная защита - оцинкованная
• количество отверстий (F) - 90 отверстий ø5мм
• поверхность - 7,30 дм²

КРЕПЛЕНИЕ:

• АНКОРНЫЕ гвозди ø4
• столярные шурупы для соединителей

МАСТЕР ПРИБИВАНИЯ ПП-ПЛИТЫ:

С помощью этого инструмента вы научитесь быстро и оптимально соединить две балки с помощью ПП-пластины. В базе данных создателя имеется перфорированная ПП-плитка длиной от 160 мм до 600 мм.

Гвозди можно размещать самостоятельно, нажимая на имеющиеся отверстия, или по уникальному алгоритму, указывая количество гвоздей, которое вы хотите использовать.

Нажав кнопку «Печать», вы получите наглядную сводку всей необходимой информации, включающую: данные о плитке, схему забивания гвоздей с обозначением необходимых гвоздей и расчетную грузоподъемность стык и минимальные размеры балки.

ТЕХНИЧЕСКИЙ ЧЕРТЕЖ:

(схема расстояний между отверстиями)

• ПП1 - 40 х 80 х 2 [мм]
• ПП2 - 40 х 100 х 2 [мм]
• ПП3 - 40 х 120 х 2 [мм]
• ПП4 - 40 х 160 х 2 [мм]
• ПП5 — 60 х 140 х 2 [мм]
• ПП6 — 60 х 160 х 2 [мм]
• ПП7 — 60 х 200 х 2 [мм]
• ПП8 — 60 х 240 х 2 [мм]
• PP9 - 80 x 200 x 2 [мм]
• PP10 - 80 x 240 x 2 [мм]
• PP11 - 80 x 300 x 2 [мм]
• PP12 - 100 x 200 x 2 [мм]
• PP13 - 100 x 240 x 2 [мм]
• PP14 - 100 x 260 x 2 [мм]
• PP15 - 100 x 300 x 2 [мм]
• PP16 - 100 x 400 x 2 [мм]
• PP17 - 100 x 500 x 2 [мм]
• PP18 - 120 x 200 x 2 [мм]
• PP19 - 120 x 240 x 2 [мм]
• PP20 - 120 x 260 x 2 [мм]
• ПП21 - 120 х 300 х 2 [мм]
• ПП22 - 140 х 400 х 2 [мм]
• ПП23 - 160 х 400 х 2 [мм]
• ПП24 - 200 х 300 x 2 [мм]
• PP25 - 200 x 400 x 2 [мм]
• PP26 - 200 x 500 x 2 [мм]
• PP27 - 200 x 600 x 2 [мм]
• PP28 - 40 х 200 х 2 [мм]
• ПП29 - 60 х 120 х 2 [мм]
• ПП30 - 60 х 300 х 2 [мм]
• ПП31 - 100 х 120 х 2 [мм]
• ПП33 - 80 х 120 х 2 [мм]
• ПП35 - 100 х 100 х 2 [мм]
• ПП36 - 100 х 160 х 2 [мм]

ТЕХНИЧЕСКАЯ ДОКУМЕНТАЦИЯ:

• Декларация эксплуатационных характеристик
• Сертификат соответствия заводского производственного контроля

ИСПОЛЬЗОВАНИЕ:
