Гидроцилиндр с ходом 910 мм с двумя креплениями Φ35 мм.

КОД SKRAW-MET: [7380]

Производитель: SM-G

Символ: СТ-4 910-00

___________________________________________________________________________________

Это стоит знать при выборе поставщика привод

На фотографиях и изображениях показан только внешний вид приводов. Важнейшие элементы, влияющие на качество и правильную работу привода на длительное время, спрятаны внутри (усиленные уплотнения, сальник, шток и высококачественные трубы). Все наши приводы обеспечивают высочайшее качество этих элементов. Выбирая товар из нашего ассортимента, вы делаете хороший и мудрый выбор.

Гидроцилиндр одностороннего действия

Благодаря конструкции в виде 4-х удлинителей цилиндр идеально подходит для автомобилей с низким клиренсом автомобиля, прицепом или высоким карданным валом.

Гидроцилиндр идеально подходит для работы в машинах и устройствах с гидравлическим приводом.

Он может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и конструкция.

ГРУЗОСТЬ 7 ТОН

Слово о телескопах

Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.

Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы - падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.

Для предотвращения повреждения защиты втулки, вызванного чрезмерным давлением при максимальном выдвижении привода, следует использовать защиту (тросовый, гидравлический или электрический запорный клапан).

Скважина выбранный привод, расположенный в центре конструкции, обеспечивает Угол наклона грузового кузова от 40 до 45 градусов.

В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно - таблица ниже может быть полезно:

ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА

(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)

DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] ( DP = 1 /2S )

а ° - угол наклона кузова прицепа

C - ход привода в мм

S = DP*2

Технические характеристики:

• Количество ступеней: четыре
• Длина составного цилиндра 395 мм,
• Ход поршня 910 мм,
• Общая длина цилиндра в раскладывании 1305 мм,
• Наружный диаметр цилиндра 110 мм,
• Гидравлическое подключение G1/2"

Максимальная скорость штока поршня: 0,5 м/с

Пусковое давление: 0,5 МПа

Максимальное рабочее давление: 160 бар

Требование масла: 3,5 л

Допустимая температура окружающей среды - от 40 до +60℃

Допустимая температура масла от -15 до +80℃

Тип сальника: с резьбой, ввинчивающийся в трубу

Поршневой шток : хромированное

Тип жидкости: гидравлическое масло на минеральной основе

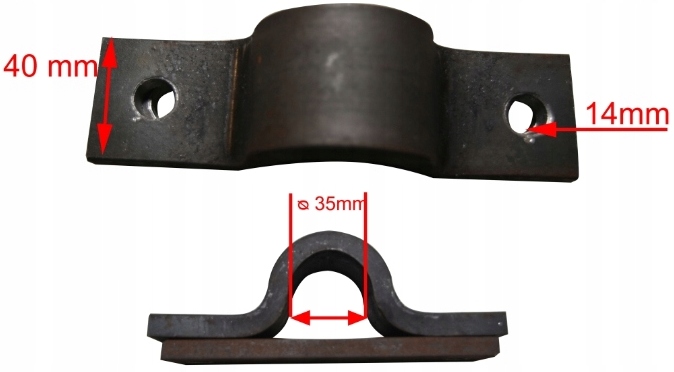

Крепление баллона Φ35 мм, состоящего из двух элементов

Крепление монолитное.

Служит для крепления баллонов или люльки к раме автомобильного прицепа с помощью саморезов, или можно приварить.

Монтаж идеально подходит к нашим приводам и опорам.

Технические характеристики:

• Ширина отверстие 35 мм,
• Диаметр крепежных отверстий 14 мм,
• Крепление состоит из двух элементов.

​

Внимание! Фотографии носят иллюстративный характер, товар может незначительно отличаться визуально в зависимости от поставки, но это не влияет на его параметры и технические характеристики!
