Schneider Electric, Система плавного пуска Altistart 01 - ATS01, 3 фазы, 380/415 В переменного тока, 50/60 Гц, 4 кВт, 9 А IP20, Altistart 01, ATS01N209QN

Schneider Electric, система плавного пуска

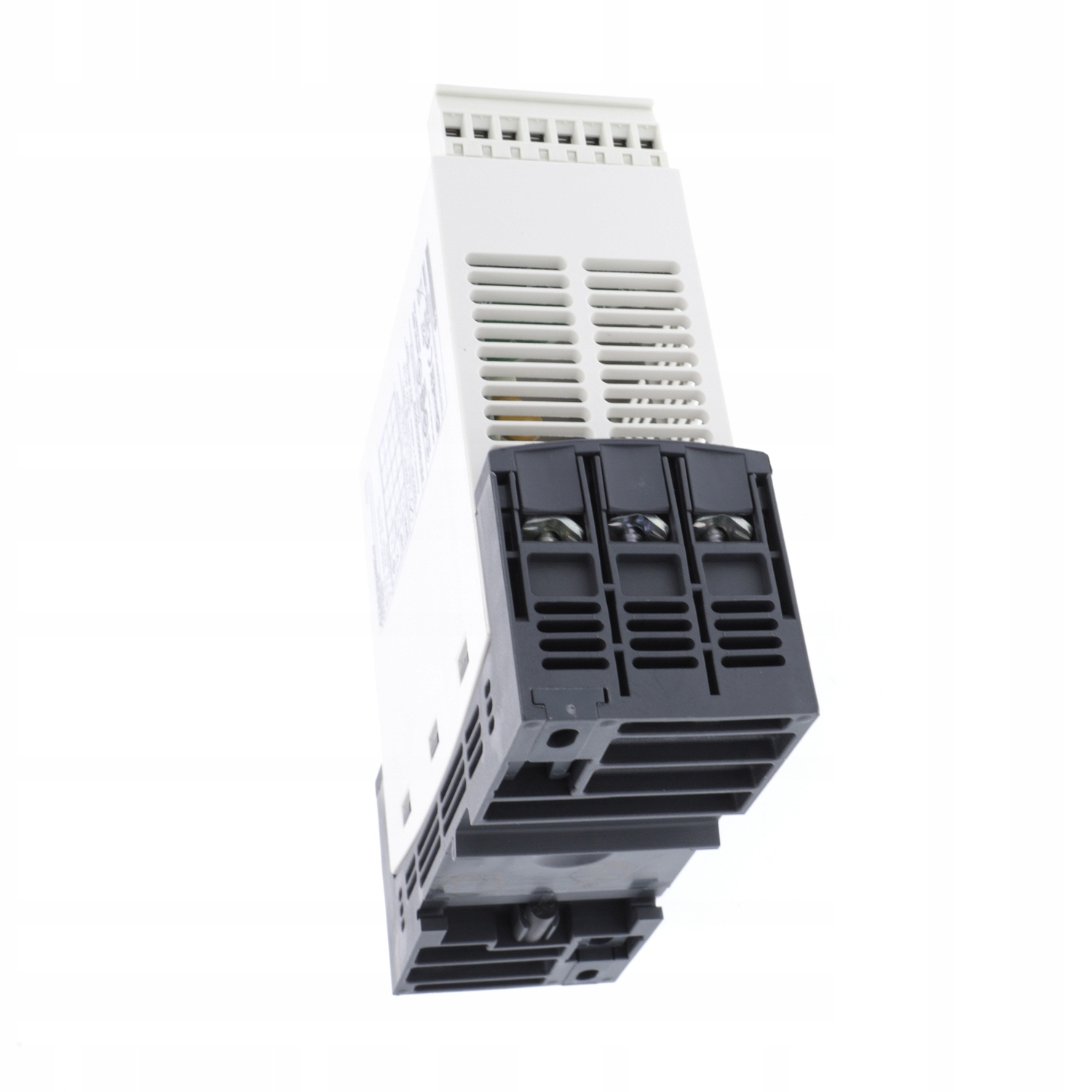

• Это устройство плавного пуска Altistart 01 монтируется на DIN-рейку и может питать трехфазные асинхронные двигатели до 9 А.
• Этот Altistart 01 может использоваться для двигателей с номинальной мощностью до 1,5 кВт или 2 л.с. для 3-фазного тока (200–240 В переменного тока). Это устройство плавного пуска, монтируемое на DIN-рейку, предназначено для обеспечения плавного запуска простых машин, таких как конвейеры, конвейерные ленты, насосы, вентиляторы, компрессоры, автоматические двери и ворота, небольшие краны и машины с ременным приводом.
• Его размер составляет 45 мм. ширины, это делает его одним из самых маленьких устройств плавного пуска на рынке, его можно установить практически где угодно.
• Он имеет встроенный байпас, что снижает шум и снижает тепловыделение.
• Простая конфигурация всего с двумя настройками: настройка доступна неспециалистам. Обеспечивает плавный пуск машин, избегая механических воздействий и продлевая срок их службы.

Альтистарт 01 - ATS01

Altistart 01 — система плавного пуска для простых машин и агрегатов мощностью от 0,37 до 15 кВт.

Целью устройства плавного пуска является снижение пускового момента двигателя. Благодаря устройству плавного пуска мы обеспечиваем плавный пуск асинхронных двигателей за счет снижения их пускового тока. Это осуществляется путем постепенного увеличения напряжения при запуске. ATS01 сочетает в себе простоту и эффективность и представляет собой идеальное решение для ваших машин.

● Ассортимент продукции: Altistart 01

● Количество фаз в сети: 3 фазы

● Мощность двигателя в кВт: 15 кВт, 3 фазы при 380...415 В

● Параметры пускателя IcL: 32 А

● Назначение устройства: асинхронные двигатели.

● Тип запуска: пуск с плавным изменением напряжения.

● Краткое имя устройства: ATS01

● Тип продукта или компонента: устройство плавного пуска

● Использование продукта: компактные машины.

● Номинальное напряжение питания [Us]: 380...415 В - 10...10%

● Напряжение цепи управления [Uc]: встроенный пускатель

● Выходное напряжение: <= напряжение питания

• Время запуска: регулируется от 1 до 10 с.
• Время запуска: 1 с/50.
• Время запуска: 10 с/5< /li>
• Время запуска: 5 с/10.
• Частота сети: 47,5...63 Гц.
• Частота питания: 50...60 Гц - 5. ..5 %
• Доступная функция: встроенный шунт
• Глубина: 131 мм
• Код совместимости: ATS01N2
• Логика дискретного входа: положительная LI1, LI2, BOOST при 0: < 5 В и <= 0,2 мА в состоянии 1: > 13 В, >= 0,5 мА.
• Вес изделия: 0,56 кг.
• Пусковой момент: Пусковой двигатель с крутящим моментом 30...80 % подключается непосредственно к сети питания.
• Дискретное входное напряжение: 24...40 В.
• Дискретное выходное напряжение: 24 В (предел напряжения: 6...30 В) с открытым логическим коллектором.
• Токовая нагрузка: 160 А при номинальной нагрузке.
• Маркировка: CE.
• Ток дискретного выхода: 2 А пост. тока. 13
• Ток дискретного выхода: 3 А AC-15
• Ширина: 45 мм
• Тип системы запуска двигателя: Плавный пуск
• Дискретный тип входа: дискретные входы (LI1, LI2, BOOST) функции остановки, работы и повышения при запуске <= 8 мА, 27 кОм
• Тип дискретного выхода: логика с открытым коллектором LO1 сигнал окончания пуска
• Тип дискретного выхода: релейные выходы R1A, R1C NO.
• Тип дисплея: 1 светодиод (зеленый) для включения стартера.
• Тип дисплея: 1 светодиод (желтый) для отображения номинального напряжения. достигнуто
• Предельные значения выходного напряжения: 342–456 В
• Версия устройства: С радиатором
• Высота: 154 мм
• AC -3 Диапазон мощности двигателя: 15–25 кВт для 380–440 В, 3 фазы

● Обеспечивает плавный пуск насосов, вентиляторов, компрессоров и машин, предотвращая механические нагрузки и продлевая срок их службы.

● Прогрессивный запуск снижает шум, связанный с запуском и остановкой двигателей, уменьшая дискомфорт для операторов на работе.

● Ширина 45 мм — это одно из самых маленьких устройств плавного пуска на рынке; его можно установить практически где угодно

● Простая конфигурация всего с двумя настройками: настройка доступна неспециалистам

● Точный контроль времени запуска позволяет адаптироваться к инерции системы и механическим ограничениям.

● Встроенный байпас снижает шум и снижает тепловыделение.
