ЦИЛИНДР ПУТЕШЕСТВИЯ 700 мм 5 ТОН + ЛЮЛЬКА ПРИЦЕПА
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 1
Оплачивая «ПРИВІДНИЙ ХІД 700мм 5ТОН + ЛЮЛЬКА ДЛЯ ПРИЧЕПА» данный товар из каталога «Гидравлические трубы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

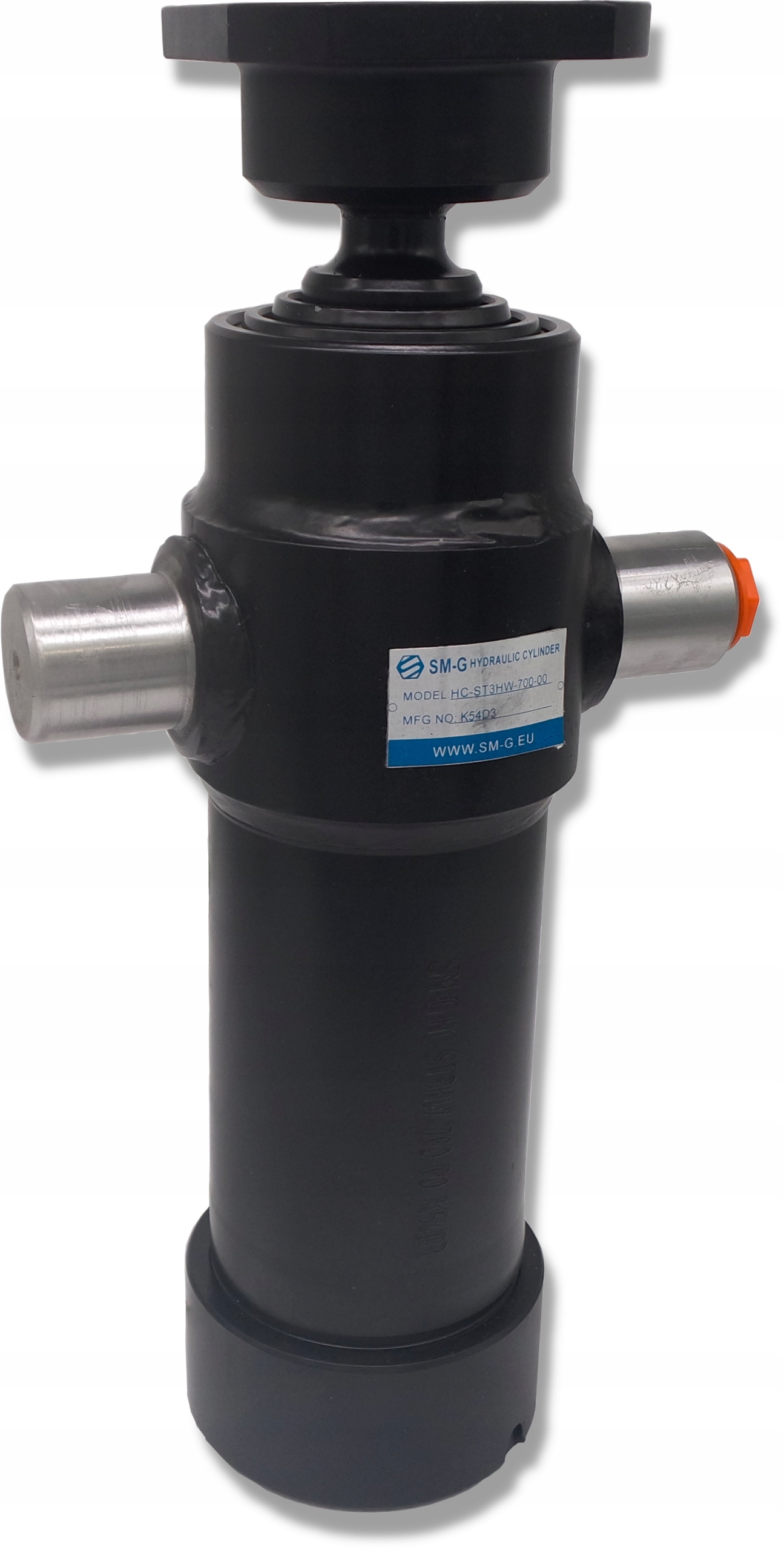

Гидроцилиндр с ходом 700 мм с гнездом и люлькой.
КОД SKRAW-MET: [7191]
Производитель: SM-G (SKRAW-MET GROUP)
Гидроцилиндр грузоподъемностью до 5 тонн, монтируемый на прицепах, автофургонах и специализированных транспортных средствах.
В срок По своей конструкции применяется в самосвальных прицепах с опрокидыванием на 3 стороны (заднюю и боковую).
Гидроцилиндр идеально подходит для машин и устройств с гидроприводом.
Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.
Слово о телескопах
Телескопические цилиндры состоят из нескольких последовательно выдвигающихся сегментов – хромированных цилиндрических гильз. Это позволяет увеличить выдвижение привода по сравнению с его общей длиной в сложенном состоянии.
Телескопы представляют собой приводы одностороннего действия. Расширение начинается с подачи гидравлического масла под давлением. Возврат привода происходит за счет действия распределителя, сбрасывающего давление из системы – падение происходит под действием силы тяжести, чаще всего под действием веса грузового ящика.
Чтобы предотвратить повреждение защиты втулки, вызванное чрезмерным давлением при максимальном выдвижении привода, следует использовать защитное устройство (трос, гидравлический или электрический запорный клапан).
Правильно подобранный привод, расположенный в центре корпуса, обеспечивает угол наклона грузовой платформы от 40 до 45 градусов.
В зависимости от типа перевозимого груза вы можете выбрать этот угол самостоятельно — вам может пригодиться таблица ниже:
ТАБЛИЦА ВЫБОРА ТЕЛЕСКОПИЧЕСКОГО ПРИВОДА
(ТАБЛИЦА ХОДА, НЕОБХОДИМОГО ДЛЯ НАКЛОНА ПРИЦЕПА НА ЖЕЛАЕМЫЙ УГОЛ°)
DP - расстояние между креплением цилиндра и шарнирами прицепа в [мм] (DP = 1/2 S )
a° - угол наклона кузова прицепа
C - ход привода в мм
S = DP*2

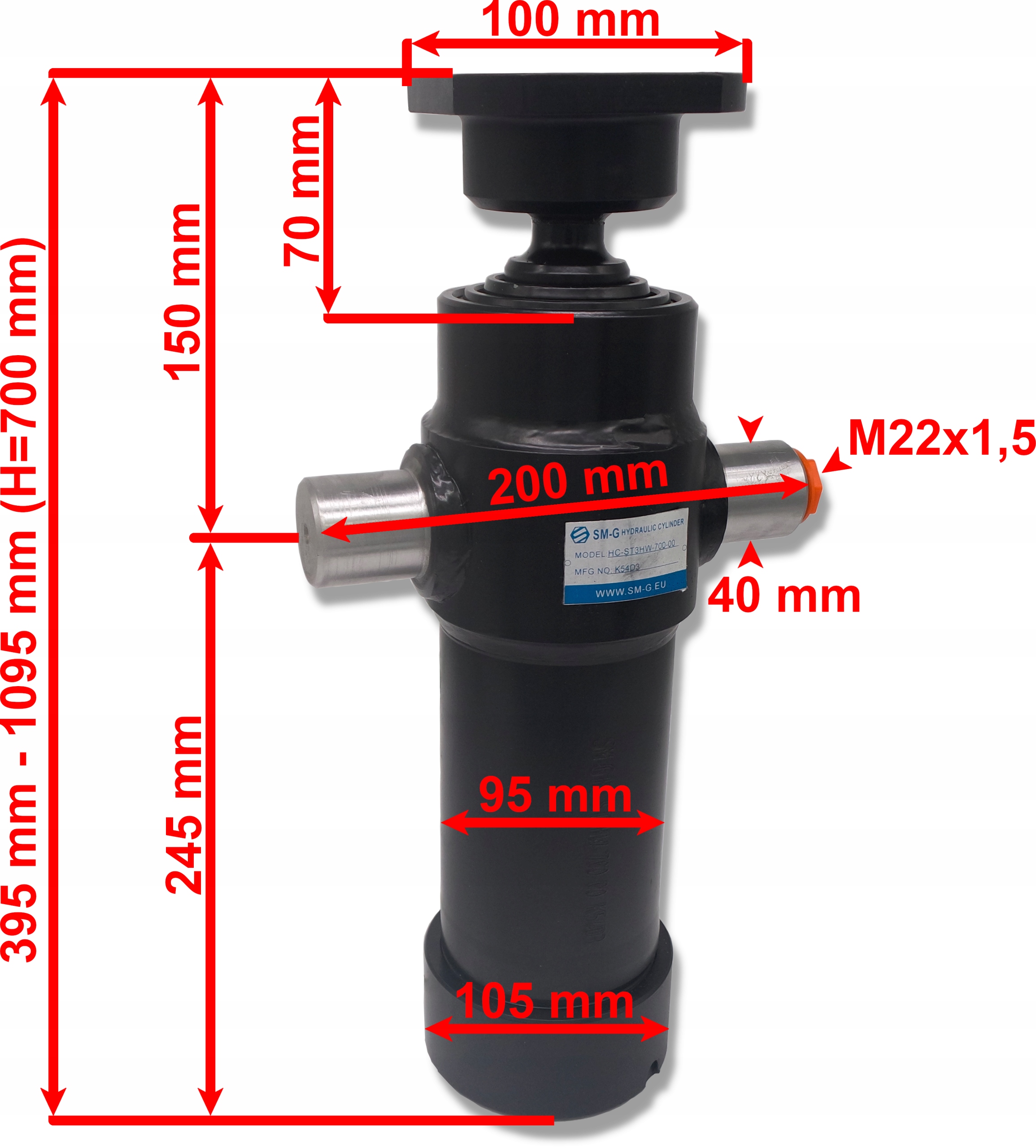

Технические характеристики:
3-ступенчатый привод
- Привод установлен на монтажных штифтах диаметром 40 мм.
- Длина сложенного привода: 395 мм.
- Ход поршня: 700 мм.
- Общая длина привода в раскладывании: 1095 мм.
- Диаметр привода: 95. мм
- Патрубок: M22x1,5
Макс. скорость. шток поршня: 0,5 м/с
Пусковое давление: 0,5 МПа
Максимальное рабочее давление: 160 бар
Потребность в масле: 2,5 л
Допустимая температура окружающей среды от -40 до +60℃
Допустимая температура масла от -15 до +80℃
Тип сальника: с резьбой, ввинчивающийся в трубу
Шток поршня: хромированный
Тип жидкости: гидравлическое масло на минеральной основе
Гнездо FI 45 мм для гидропривода
КОД SKRAW-MET:[1515]
Гнездо предназначено для приводов, используемых в прицепах, легковых автомобилях, полуприцепах, сельскохозяйственных машинах с самосвалом.
Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широко понимаемой промышленности.
Технические характеристики:
- Гнездо для шара диаметром 45 мм
- Гнездо имеет 4 отверстия диаметром 11 мм
- Высота посадки 43 мм
- Расстояние между отверстиями 69 мм
Фиксируется двумя втулками плюс кольцо seger.
Гнездо смазано каламитом.

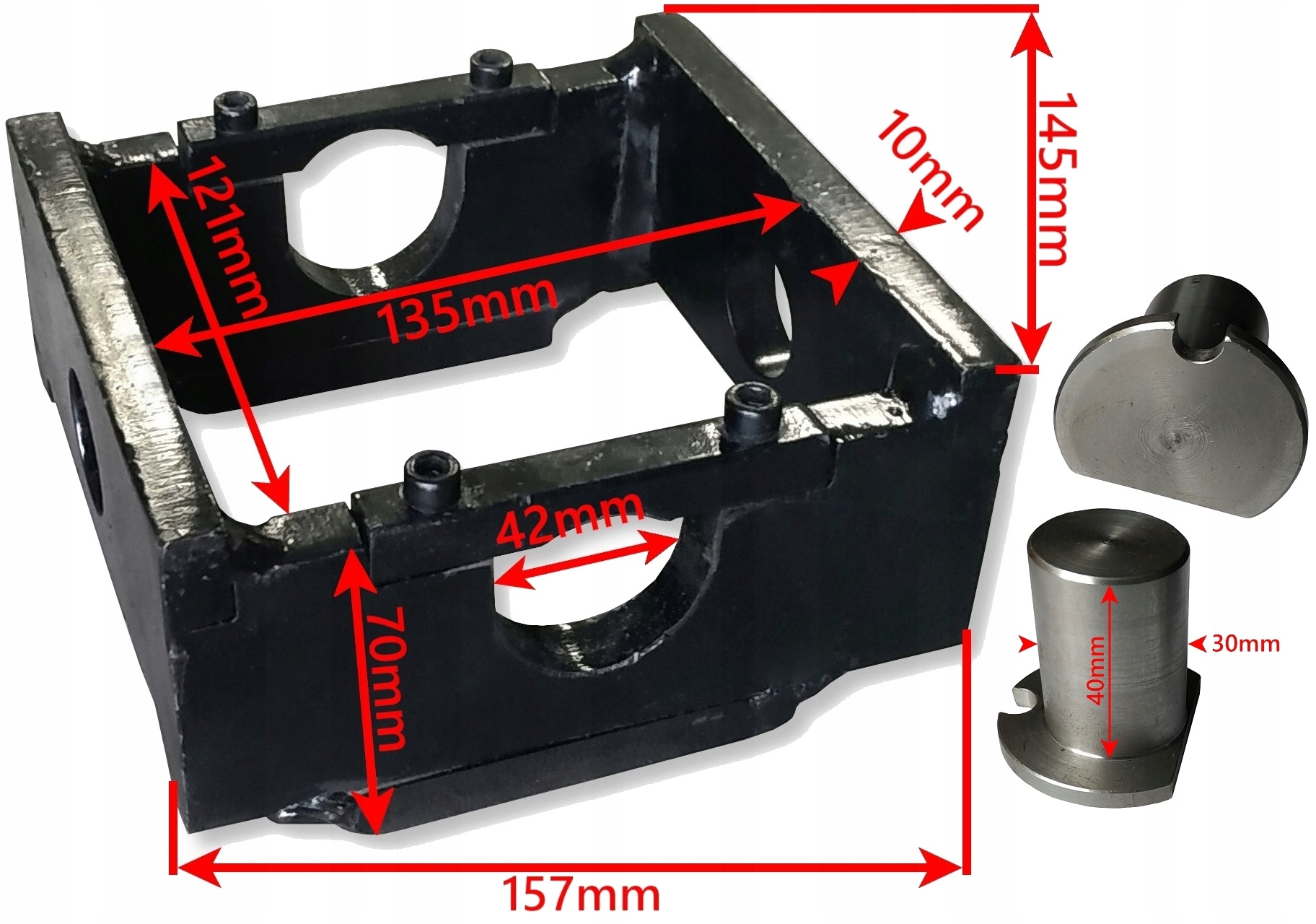

Крепление актуатора (люльки)
Лыжка выполнена прочно, гнезда крепления актуатора усилены, актуатор закреплен винтами с внутренним шестигранником.
При использовании крепления с актуатором можно добиться опрокидывания прицепа в три стороны.
Технические характеристики:
- Внутренняя ширина: 135 мм х 121 мм.
