Призматические кольца (пружины) шимонли и плипек1

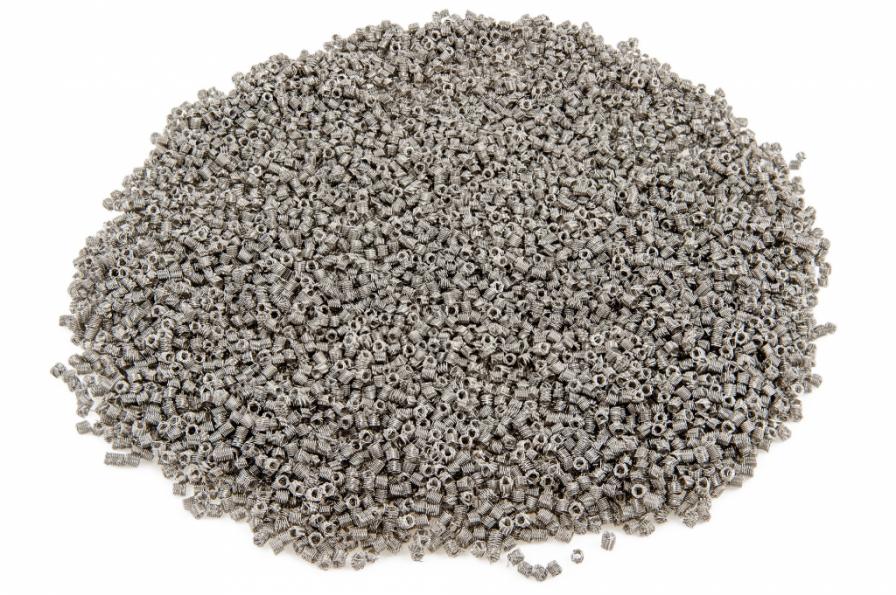

Аукцион проводится за 1 ЛИТР призматической начинки, используемой в процессах ректификации. Он имеет вид небольших пружин с соответствующим образом смещенными и расположенными на расстоянии друг от друга витками. Их размер и геометрия оптимизированы для работы в небольших лабораторных или домашних колонках.

Почему у них такие размеры и форма?

Предлагаемые пружины являются результатом многомесячных испытаний и опыта. Целью экспериментов было найти оптимальное соотношение разрешения и эффективности дистилляции.

Пружины не могут быть слишком большими, так как это приводит к значительной потере разрешения и значительно увеличивает потребность в энергии, необходимой для смачивания начинки.

Они также не могут быть слишком маленькими, поскольку тогда производительность колонны существенно снизится, что приведет к затоплению при малой мощности нагрева и общему снижению эффективности.

Уникальной особенностью предлагаемых колец является свободное пространство между витками. Это позволяет развивать межфазную поверхность контакта жидкости и газа, дополнительно снижая гидравлическое сопротивление.

Следующий важный момент — это геометрия и способ намотки витков. Неправильный выбор этих параметров может привести к снижению разрешения до нескольких десятков процентов!

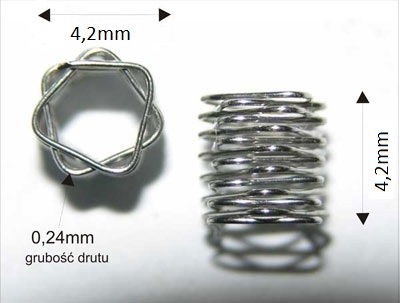

Технические параметры колец представлены ниже:

С течением времени кислотостойкая сталь (КО) заменила медь в ректификационной промышленности. К преимуществам стали относится лучшая химическая стойкость и нейтральность в агрессивных средах. Эти характеристики делают этот металл идеально отвечающим требованиям пищевой промышленности.

Еще один важный параметр, о котором стоит сказать несколько слов, — это максимальная тепловая нагрузка. Он определяет мощность нагрева, при которой должна работать колонка.

В домашних условиях нагрузочная способность электроприборов обычно не превышает 4000 Ватт. Аналогичная ситуация и с реальной мощностью популярных газовых табуреток. Поэтому предлагаемые кольца оптимизированы под нагрузки 1500-4000Вт.

Стоит знать, что начинка работает оптимально только тогда, когда она хорошо увлажнена. Для их достижения нам следует привести к так называемому затопление колонны. Для инициирования этого явления необходима соответствующая мощность нагрева. Максимальная тепловая нагрузка — это параметр, который позволяет нам легко определить подходящую мощность для нашей колонки. Достаточно умножить его значение на площадь сечения колонны, рассчитанную в см².

Следующий важный параметр — HETP (Высота, эквивалентная теоретической тарелке), то есть высота, эквивалентная одной теоретической тарелке. В теории ректификации предполагается, что понятие теоретической полки означает один элемент колонны, на котором происходит одиночный акт дистилляции (т. е. испарение и конденсация). Его также можно сравнить с одним простым процессом дистилляции, выполняемым с использованием котла и конденсатора.

Следует помнить, что точность разделения жидких компонентов зависит от количества таких отдельных актов перегонки. Чем больше теоретических тарелок имеет колонна, тем лучше. Например, для 15%-ного раствора воды и этанола необходимо примерно 6 простых перегонок, чтобы получить спирт крепостью 93%. Если бы мы делали это с помощью кастрюли и холодильника, это заняло бы много времени и сил. Ректификационная колонна, оснащенная шестью теоретическими тарелками, позволяет добиться того же за один процесс вместо шести.

На схеме ниже показано, какая высота заливки популярных начинок нам нужна, чтобы наша колонна могла работать с разрешением 6 теоретических тарелок.

Как видите, керамическое наполнение в домашних колонках малоэффективно. Правда, в высоких помещениях можно установить колонны с высотой заполнения 150 см. Это позволяет получить 10 полок по керамике и крепостью более 94%. Однако он будет некачественным – с большим количеством примесей.

Таблица рядом с графиком показывает, как увеличивается концентрация этанола с каждым последующим актом перегонки. Анализируя его, можно прийти к выводу, что 23 полок достаточно для достижения максимальной концентрации.

Вы должны знать, что высокая концентрация (высокий процент) не обязательно означает чистоту. . Дрожжевые смеси (так называемые сусла или сахарные сусла) содержат более 200 веществ, которые необходимо удалить. В широком смысле их можно разделить на легкие фракции (альдегиды, эфиры) и тяжелые фракции (топлива).

Некоторые из них образуют азеотропы с температурой кипения, близкой к этанолу, и являются очень сложно удалить. Многолетний опыт ученых показал, что для получения относительно чистого спирта колонна должна иметь не менее 40 теоретических тарелок. Но правда в том, что даже если бы у нас было 100 полок, мы бы все равно не достигли идеальной чистоты. Всегда присутствуют следы примесей, исчисляемые сотыми или тысячными долями процента. Зачастую они остаются за пределами вкусового диапазона среднестатистического потребителя. Именно такие нюансы определяют качество лучших спиртных напитков.

Приведенные выше факты наглядно показывают, почему высота одной полки (ВЭТП) так важна для небольших домашних колонок, имеющих небольшая высота наполнения.

Для колонны высотой 100 см керамика позволяет разместить лишь несколько полок. Используя мочалки (проволочные мочалки), мы приблизимся к 30 полкам. А с соответствующими пружинами вы получите целых 50-60 полок. Только такое разрешение позволяет удалить вещества, наиболее устойчивые к разделению.

Советы

Ниже представлена ​​таблица с наиболее часто используемыми диаметрами труб для строительства домашних колонн.

В отдельных разделах вы найдете значения, показывающие, сколько пружин нам нужно, чтобы заполнить метр трубы и какая мощность нагрева нам нужна, чтобы колонка работала оптимально.

На рисунке ниже показано, как нам следует организовать заполнение столбца.

Родники следует закапывать в специально подготовленное основание.

Сита, сетки или решетки для этой цели использовать нельзя, так как такие опоры резко увеличивают сопротивление потоку, создают засоры и вызывают нестабильную работу колонны.

Для поддержки наполнителя пружины наиболее подходят шарики из тонкой проволоки или токарные стружки из нержавеющей стали.

Безопасность сверху также важна. Это предотвращает случайное выпадение пружин.

За каждый купленный аукцион вы получаете 1 поддержку БЕСПЛАТНО!!!

Как видите, кольца (пружины), представленные на этом аукционе, были разработаны на основе глубоких теоретических знаний и практического опыта. Их форма и материал, из которого они изготовлены, обеспечивают максимальный результат в домашних условиях. Это просто лучший из известных в настоящее время наполнителей для небольших ректификационных колонн. Первые воодушевляющие сведения о них просочились из российских, точнее советских, научных институтов. Они были разработаны, в том числе, с целью получения тяжелой воды.

Благодаря Интернету, обмену информацией, дискуссиям и работе страстных любителей из Центральной и Восточной Европы они были адаптированы для производства крепкого и чистого алкоголя. Попытки их усовершенствования продолжаются. Люди ищут лучшую и лучшую геометрию и оптимальные размеры с точки зрения диаметра труб и мощности нагрева. Благодаря этим источникам получаемый дистиллят не уступает спирту, производимому в огромных промышленных колоннах высотой в несколько десятков метров, а то и лучше.

Смотрите сами. Закажите сегодня.

Покупая у нас, вы имеете гарантию, что получите ОРИГИНАЛЬНУЮ пломбу с ЛУЧШИМИ ПАРАМЕТРАМИ.
