Процесор BOSE ControlSpace EX-1280

Благодаря открытой архитектуре и конструкции с одной стойкой ControlSpace EX-1280 представляет собой надежный процессор цифровых сигналов, подходящий для приложений общего назначения по обработке звука. Двенадцать микрофонных/линейных аналоговых входов, восемь аналоговых выходов, выход Bose Professional AmpLink и возможность подключения Dante 64 x 64 обеспечивают гибкую настройку и высококачественное управление вашей звуковой системой. Программное обеспечение ControlSpace Designer упрощает процесс настройки за счет программирования методом перетаскивания, что делает настройку быстрой и легкой.

ФУНКЦИИ

• Открытая архитектура, конструкция высотой 1RU создан для обычных приложений и приложений PA.
• Разъем USB позволяет легко интегрировать аудиоисточники ПК.
• Аудиосеть Dante поддерживает 64×. 64 аудиоканала для подключения к другим продуктам с поддержкой Dante, включая встроенные в Dante микрофоны, усилители, микшеры и оконечные устройства.
• Выход AmpLink обеспечивает 8 каналов несжатого цифрового звука с малой задержкой. к усилителям Bose Professional, оснащенным AmpLink.

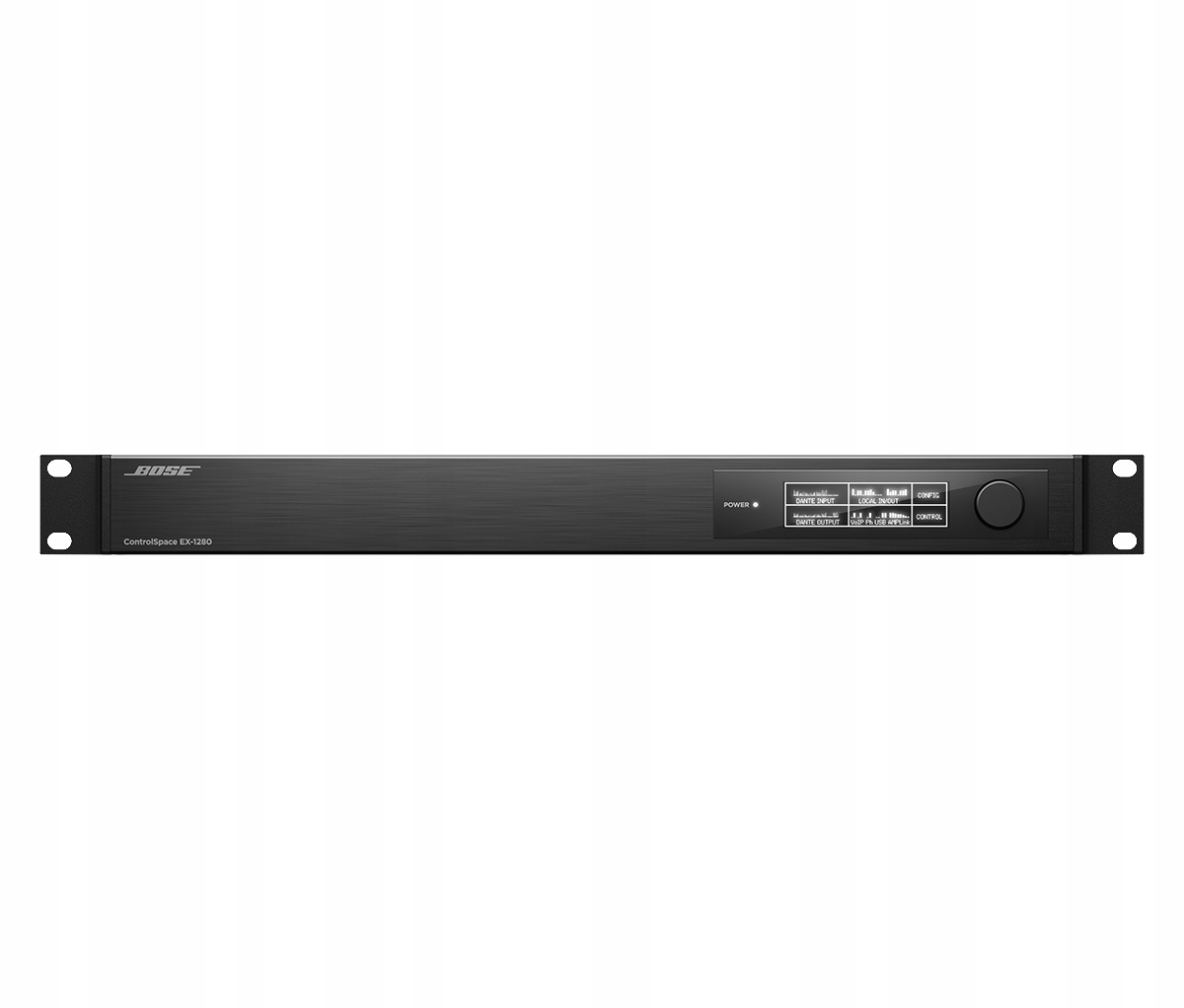

• Интерфейс на передней панели оснащен большим OLED-дисплеем и поворотным регулятором для настройки параметров сети и мониторинга активности канала. li>
• GPIO (5 входов/5 выходов) и последовательный порт для связи с внешними устройствами и системами управления

Приложения

Предназначен для широкого спектра применений, включая:

• Площадки для выступлений;
• Стадионы и арены;
• Службы отправления культа.
• Гостиничные гостиницы.
• Многофункциональные помещения
• Залы судов
• Парки развлечений

ТЕХНИЧЕСКИЕ ДАННЫЕ

ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ

УСИЛЕНИЕ

Разделение каналов (перекрестные помехи)

< -105 дБ при +4 дБн, входной сигнал 1 кГц

Динамический диапазон

> 115 дБ, A-взвешенный, 20 Гц – 20 кГц, аналоговый вход-аналоговый выход

Частотный диапазон

18 Гц – 20 кГц (+0,8 дБ/-0,2 дБ), опорное значение 1 кГц

THD+N

< 0,003 % при +4 дБн (A-взвешенное , 20 Гц – 18 кГц) / < 0,01 % при +44 дБн (A-взвешенное, 20 Гц – 18 кГц)

АКУСТИЧЕСКОЕ ЭХОПОДАВЛЕНИЕ (AEC)

С поддержкой AEC

Нет

АУДИОВХОДЫ, АНАЛОГОВЫЕ

Каналы

12 балансных микрофонных/линейных разъемов

Разъемы

(1) 6-контактный евроблок, 3,81 мм, съемный

Эквивалентный входной шум

-118 дБ при усилении 44 дБ

Настройки усиления

0 дБ, +14 дБ, +24 дБ, +32 дБ, +44 дБ, +54 дБ, +64 дБ

Входное сопротивление

12 кОм при 1 кГц, с фантомным питанием или без него

Максимальный входной уровень

+24 дБн

Фантомное питание

48 В постоянного тока, 10 мА, выбирается программно для каждого входа

АУДИОВХОДЫ/ВЫХОДЫ, ЦИФРОВЫЕ

Каналы

64 входа Dante × 64 выхода Dante, основной/вторичный / 8 выходов AmpLink

Разъемы

(2) RJ-45 вход/выход Dante / (1) RJ-45 выход AmpLink

Тип

Dante (вход/выход) выход), AmpLink (выход)

АУДИОВЫХОДЫ, АНАЛОГОВЫЕ

Каналы

8 балансных, линейные

Разъемы

(6) 6-контактный евроблок, 3,81 мм

Максимальный выходной уровень

+24 дБн

Выходное сопротивление

200 Ом

СООТВЕТСТВИЕ

ЭМС

EN 55032:2015, EN 61000-3-2:2014, EN 61000-3-3:2013, EN 55035:2017, FCC, часть 15B, класс A, AS/NZS CISPR 32:2015, ICES-003, класс A, CISPR13

Сертификация EN 54-24

Нет

Безопасность

UL60065 (8-е издание), CAN/CSA-C22.2 №60065 (8-е издание), IEC/EN60065 (8-е издание), UL62368 -1 (2-е издание), CAN/CSA-C22.2 №. 62368-1-14 (2-е издание), IEC/EN 62368-1 (2-е издание)

УПРАВЛЯЮЩИЕ ВХОДЫ

Диапазон напряжения, аналоговый

0 В – 3,3 В (максимум 5 В)

Диапазон напряжения, цифровой

0 В – 3,3 В (порог 1,6 В)

ВЫХОДЫ УПРАВЛЕНИЯ

Выходы управления

(5) цифровые, 6-контактный евроблок, 3,81 мм, съемный

Выходное напряжение

Высокое: 8 В (разомкнутая цепь), 2,5 В при 10 мА / Низкое: < 1 В при 100 мА, двухтактный

ЭЛЕКТРИЧЕСКИЙ

Сетевой разъем

IEC 60320- Вход C14

Напряжение сети

85–264 В переменного тока, 50/60 Гц

Потребляемая мощность

Типично 35 Вт при температуре окружающей среды 104 °F (40 °C)

Рассеиваемая мощность

60 Вт (205 БТЕ/ч) , 52 ккал/час)

ОБЩИЕ

Подключение через компьютерный интерфейс

RJ-45 (Dante ), через сетевой маршрутизатор или коммутатор.

Программные приложения

ControlSpace Designer 5.5 или более поздней версии (Windows)

ИНДИКАТОРЫ И ОРГАНЫ УПРАВЛЕНИЯ

Дисплей

OLED 256 × 64

Светодиодные индикаторы состояния

(1) индикатор питания/статуса

ИНТЕГРИРОВАННЫЙ DSP

АЦП и ЦАП

48 кГц/24 бита

Задержка звука

1,05 мс, аналоговый вход — аналоговый выход

Задержка

43 с
