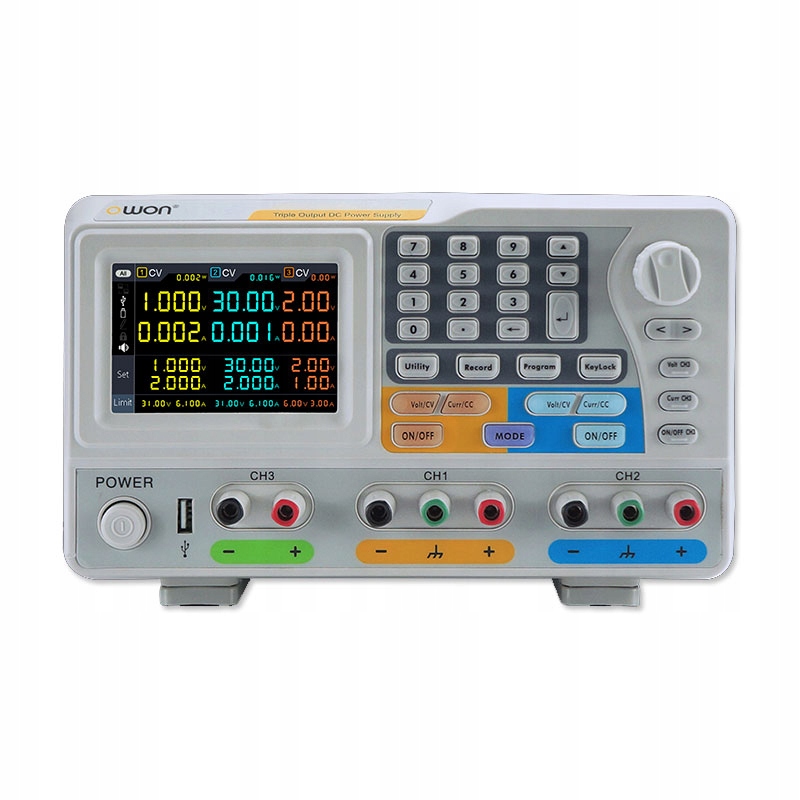

Программируемый лабораторный источник питания Owon ODP6063

ODP6033 производства Owon представляет собой тройной лабораторный источник питания, т.е. с 3 выходами напряжения с функция программирования настроек. Два выходных канала CH1 и CH2 блока питания ODP6033 симметричны и обеспечивают плавную регулировку напряжения в диапазоне от 0 до 60В и токовую эффективность до 3А в каждом из эти каналы. Регулирование напряжения и тока в CH1 и CH2 независимое, т.е. в первом канале мы можем установить значение выходного напряжения 6,75В, а во втором канале CH2 - 30,0В.

Максимальный выход по току блока питания ODP6033 в каналах CH1 и CH2 составляет 3А во всем диапазоне выходных напряжений. Лабораторный источник питания ODP6033 позволяет подключать выходы CH1 и CH2 параллельно или последовательно для повышения эффективности по току или расширения диапазона выходного напряжения. Параллельное соединение выходов CH1 и CH2 блока питания ODP6033 суммирует его выходной ток, что на практике дает нам 6А максимального выходного тока (3А с канала CH1 + 3А с канала CH2) . В случае последовательного соединения СН1 и СН2 выход по току остается на том же уровне, т.е. 3А, при этом значения напряжений с обоих каналов суммируются и мы получаем блок питания с регулируемым выходным напряжением от 0В до 120 В. Третий вариант подключения независимых выходов блока питания ODP6033 заключается в получении симметричного напряжения: мы соединяем выходную клемму (-) CH1 с выходным разъемом (+) CH2: это соединение создает заземление цепь заземления. В канале CH1 у нас есть свободная клемма (+) и имеется выход регулируемого положительного напряжения от 0 до 60В. В канале CH2 у нас есть свободная клемма (-) и есть выход отрицательного напряжения, которое аналогичным образом можно регулировать в диапазоне от 0В до -60В. Используется двойное симметричное напряжение мин. в аналоговой технологии для питания операционных усилителей и усилителей мощности. CH3 — третий вывод блока питания ODP6033, нерегулируемый, с постоянным напряжением 6В и выходом по току до 3А. Его можно использовать для многих электронных устройств и модулей. В основе конструкции блока питания ODP6033 лежит трансформатор, что обеспечивает его более стабильную и безотказную работу по сравнению с конструкциями на основе импульсного преобразователя.

ODP6033 представляет собой современную конструкцию линейного блока питания с дополнительный последовательный интерфейс USB или RS232 и LAN, позволяющий управлять параметрами с вашего компьютера. В инструкции есть команды управления.

При желании для связи с компьютером можно использовать популярные переходники USB-RS232. Блок питания ODP6033 может работать с программным обеспечением LabView и поддерживает команды SCPI.

технические данные:

• 3-канальный лабораторный программируемый блок питания ODP6033 от Owon
• тройной блок питания ODP6033 с 3 независимыми выходами
• тройной блок питания ODP6033 с 3 независимыми выходами
• тройной блок питания ODP6033 li>
• линейная конструкция блока питания на основе трансформатора

  ► низкий уровень шума и пульсаций

• регулировка выходных параметров:

  ► CH1: напряжения в диапазоне от 0В до 60В и ток в диапазоне от 0А до 3А

  ► CH2: напряжение в диапазоне от 0В до 60В и ток в диапазоне от 0А до 3А

  ► CH3: напряжение в диапазоне от 0В до 6В и ток в диапазоне от 0А до 3А

• Максимальная выходная мощность: 378 Вт
• цветной TFT ЖК-дисплей

  ► Диагональ 4 дюйма

  ► Разрешение: 480 x 320

• регулировка и считывание выходных параметров

  ► напряжение: 1 мВ

  ► ток: 1 мА

• защита источника питания:

  ► Защита от перенапряжения OVP — защита от перенапряжения

  ► Защита от перегрузки по току OCP — защита от перегрузки по току

  ► Защита от перегрева OTP — защита от перегрева

  ► SCP Short Circuit Protection - защита от короткого замыкания на выходе

• активное охлаждение с помощью вентилятора
• функция блокировки клавиатуры
• до 100 групповых таймеров
• режим многозадачности: индивидуальный, параллельный и последовательная
• защита от перенапряжения/перегрузки по току
• функция регистрации данных: может записывать выходное напряжение и ток и отображать записанные данные на графике
• поддерживать команды SCPI или LabView< /li >
• Интерфейсы связи:

  ► RS232

  ► USB

  ► LAN

Видеопрезентация продукта: https://youtu.be/vz7S7QRyVn4

Возможность последовательной, параллельной и симметричной работы каналов CH1 и CH2:

► последовательное соединение: от 0 В до 120 В и выход по току 3 А

► параллельное подключение: от 0 В до 60 В и допустимый ток 6 А

► симметричное подключение: от 0 В до +/-60 В и допустимый ток 3 А

Лабораторный источник питания OWON серии ODP6033 имеет высокое разрешение измерения тока (1мА) и напряжения (1мВ), а также низкий уровень пульсаций - 1мВ. Устройство имеет светодиодный дисплей, на котором отображается ток, напряжение и мощность. В конструкции блока питания используется активное охлаждение (вентилятор). Кроме того, он имеет защиту от перегрузки, короткого замыкания и перегрева. Блок питания отличается возможностью программирования через SCPI и Labview на ПК. Связь происходит с помощью интерфейса на выбор: RS232, USB, LAN.

Функция регистрации творческих данных:

► отслеживать изменение состояния энергосистемы, отображая записанные данные на графике. Низкая пульсация/низкий шум

Вывод по времени:

► Поддержка 100 групп настроек выходной синхронизации, кривая выходной мощности может регулироваться компьютером или самим источником питания. Приложение для искусственного моделирования изменения выходной мощности.

Низкие пульсации/низкий шум:

► Блок питания OWON ODP6063 обеспечивает сверхнизкие пульсации и очень низкий уровень шума, что практически не влияет на тестируемую электрическую цепь с питанием. .

В комплект входит:

• Программируемый блок питания ODP6063 Owon
• шнур питания
• оригинальная коробка
< /ul>

Точные технические параметры в таблице можно найти во вложении внизу аукциона во вкладке дополнительная информация
