Прокладка седла МК 4 для баков, Хайпалон
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 63
Заказывая «Прокладка седла МК 4 для баков, Хайпалон» данный товар из каталога «Остальные» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.

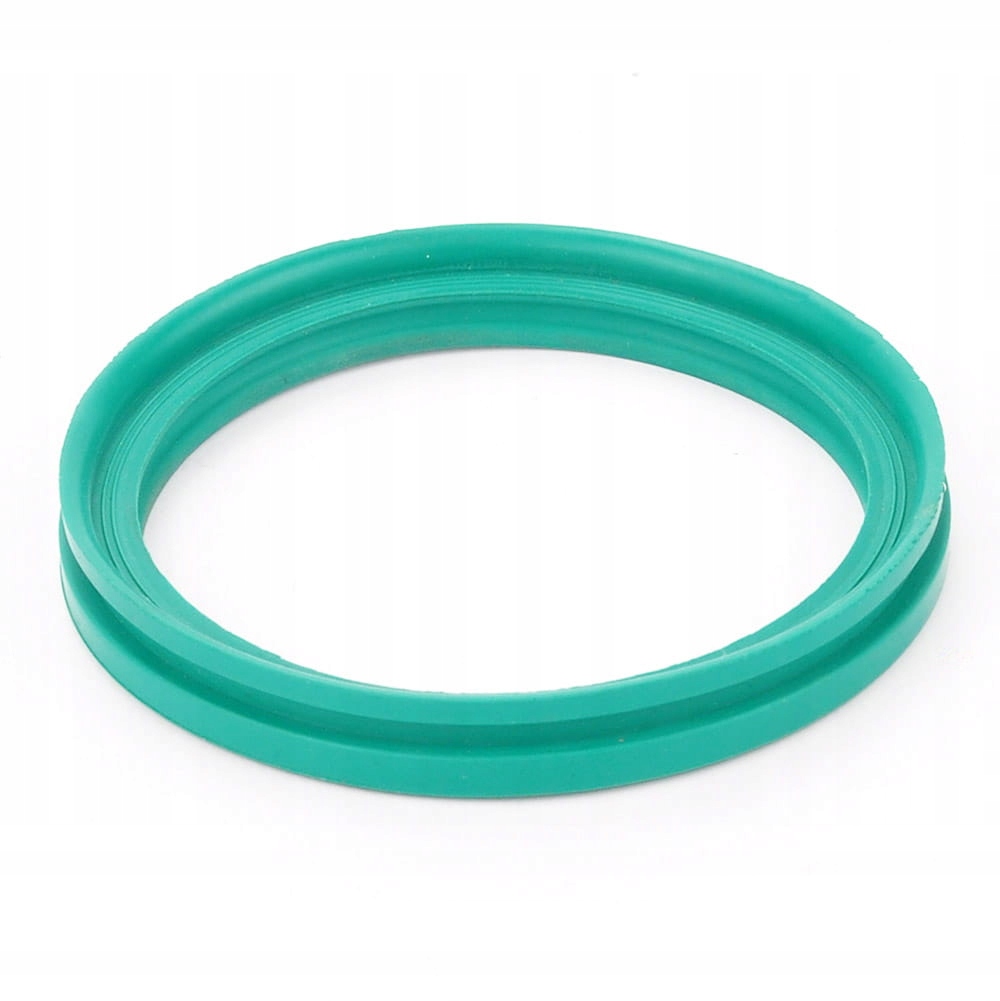

Прокладка седла МК 4 для баков, хайпалон
Уплотнение для муфт TW Euro
Размер указан в названии
Уплотнение из хайпалона предназначено для установки в раструб муфты TW Euro. Уплотнение используется на стороне соединения вилки с розеткой.
Описание системы соединителей баков TW Euro
Система TW (Tankwagen) является наиболее часто используемой системой соединителей в Европе в промышленности и на транспорте для передачи жидкостей, газов и сыпучих материалов. Соединители доступны в трех размерах: DN50 – 2 дюйма, DN80 – 3 дюйма; Ду100 - 4". Рабочее давление муфт - 16 бар.
Соединение муфты TW герметизируется поворотом седла с помощью рычага в наклоненном положении. После закрытия рычага кольцевой механизм блокирует возможность вращения и предохраняет комплект от раскрепления.
Шланги можно монтировать с помощью ракушечных хомутов, видимых на последнем фото, или обжимая их соответствующими втулками в гидравлическом прессе. При использовании соединителей с зубьями можно соедините их с помощью стандартных винтовых хомутов GBS.
На схеме показаны основные элементы системы TW:
1 - Соединитель с зубцами для шланга
2 - Заглушка ВК
3 - Коронка МК
4 - Заглушка МК
5 - Гладкий соединитель для шланга
Отдельные элементы евроконнекторной системы и хомуты доступны как отдельные изделия. Только розетка МК. продается комплектом, состоящим из заводной головки с комплектом уплотнителей (поз. 3 на схеме) и кольца с закрывающим механизмом (поз. 4 на схеме)
УМК4 ГИПАЛОН
