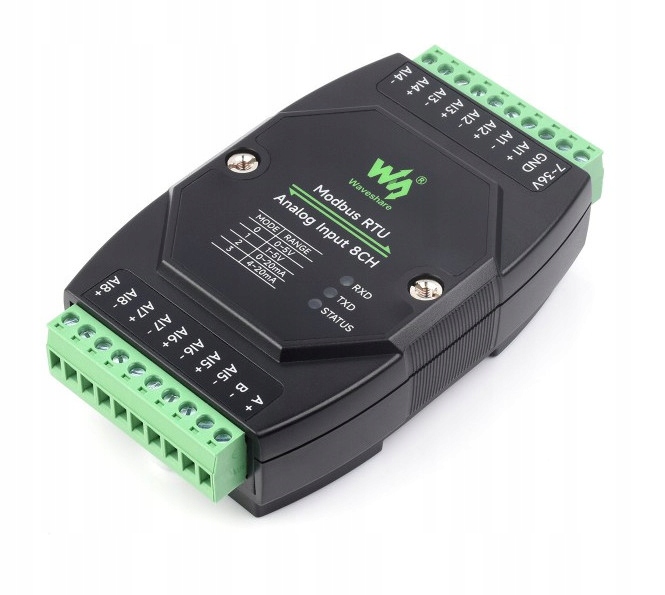

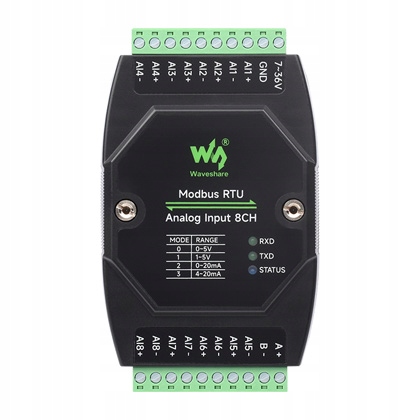

Аналоговый вход Modbus RTU, 8 каналов

Код производителя: Артикул: 25821 — режим измерения тока по умолчанию 0–20 мА

Промышленный аналоговый модуль сбора данных с 8 каналами , 12 бит, высокая точность, поддержка измерения напряжения и тока, широкий диапазон питания от 7 до 36 В постоянного тока и протокол Modbus RTU.

Дополнительная информация: https://www.waveshare.com/ вики /Modbus_RTU_Analog_Input_8CH

• Настраиваемый адрес устройства (1~255), позволяющий каскадировать несколько устройств на шине RS485.
• Встроенный стабилизатор напряжения поддерживает питание в широком диапазоне от 7 до 36 В.
• Встроенный цельный встроенный изолированный источник питания, обеспечивает стабильное изолированное напряжение, не требует дополнительного источника питания для изолирующего разъема.
• Встроенная цельная встроенная магнитная изоляция , обеспечивает изоляцию сигнала, отличается высокой надежностью и сильной защитой от помех.
• Встроенный самовосстанавливающийся предохранитель и TVS (подавитель переходного напряжения) на плате эффективно подавляют перенапряжение и пиковое напряжение в цепи, обеспечивая защиту от перегрузки. / ток перенапряжения, молния и электростатика.
• Поддерживает 12-битный высокоточный сбор данных с несколькими режимами ввода, поддерживает односторонние/дифференциальные входы, поддерживает одновременный сбор данных по напряжению и току.
• Использование высокоточные резисторы и операционный усилитель с нулевым дрейфом для более точного сбора данных.
• Встроенный цифровой алгоритм фильтрации передискретизации, периферийный сторожевой таймер для стабильного выходного сигнала без сбоев.
• Монтаж на рейке корпус, позволяющий комбинировать, прост в установке и безопасен в использовании.
• 3 светодиода для индикации состояния MCU и состояния передачи сигнала.

Поддерживает отправку команд протокола Modbus RTU через шину RS485 для загрузки данных датчиков в диапазоне 0–20 мА / 0–10 В.

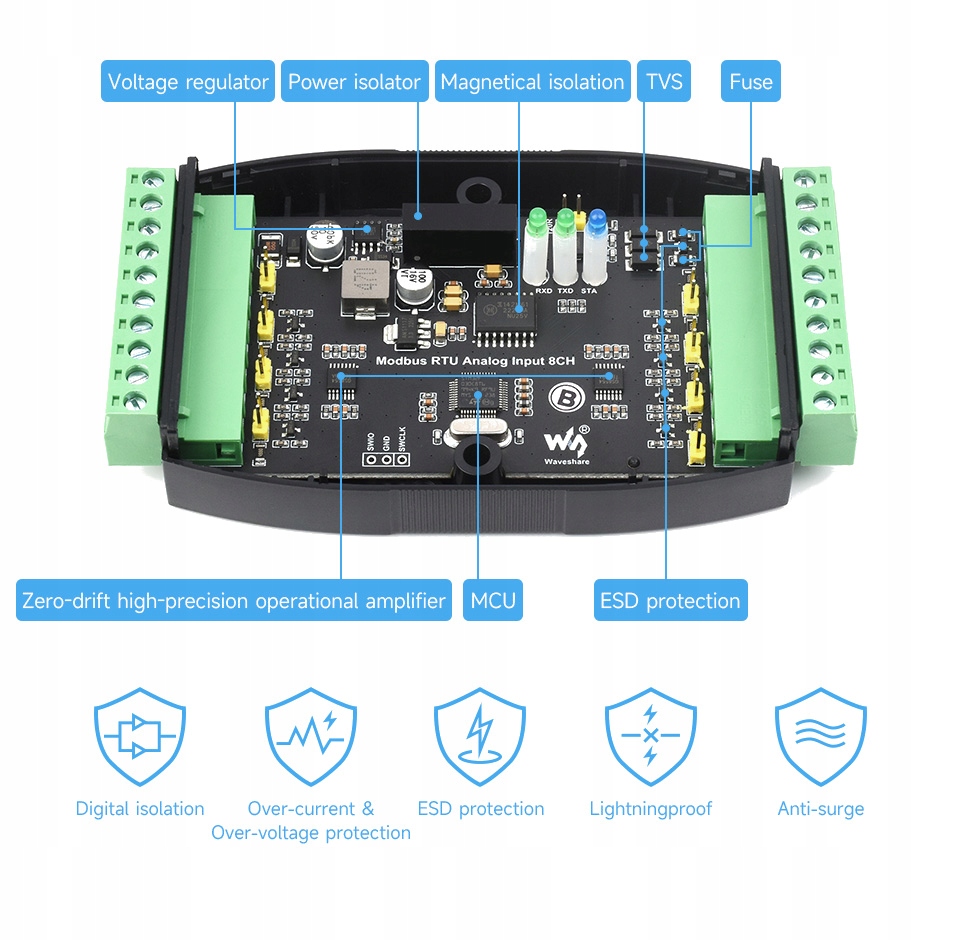

Изолирующая защита промышленного класса Встроенная двойная изоляция питания и сигналов для связи RS485 обеспечивает стабильное напряжение изоляции, отличается высокой надежностью и сильной защитой от помех. Встроенная TVS (трубка подавления переходного напряжения) эффективно подавляет перенапряжения и пиковые напряжения в цепи, обеспечивая защиту от молнии и статического электричества. Встроенный самовосстанавливающийся предохранитель и защитный диод гарантируют стабильный выходной ток и напряжение, обеспечивают защиту от тока перегрузки и перенапряжения, улучшают ударопрочность, что делает его пригодным для применения в промышленных средах с высокими требованиями.

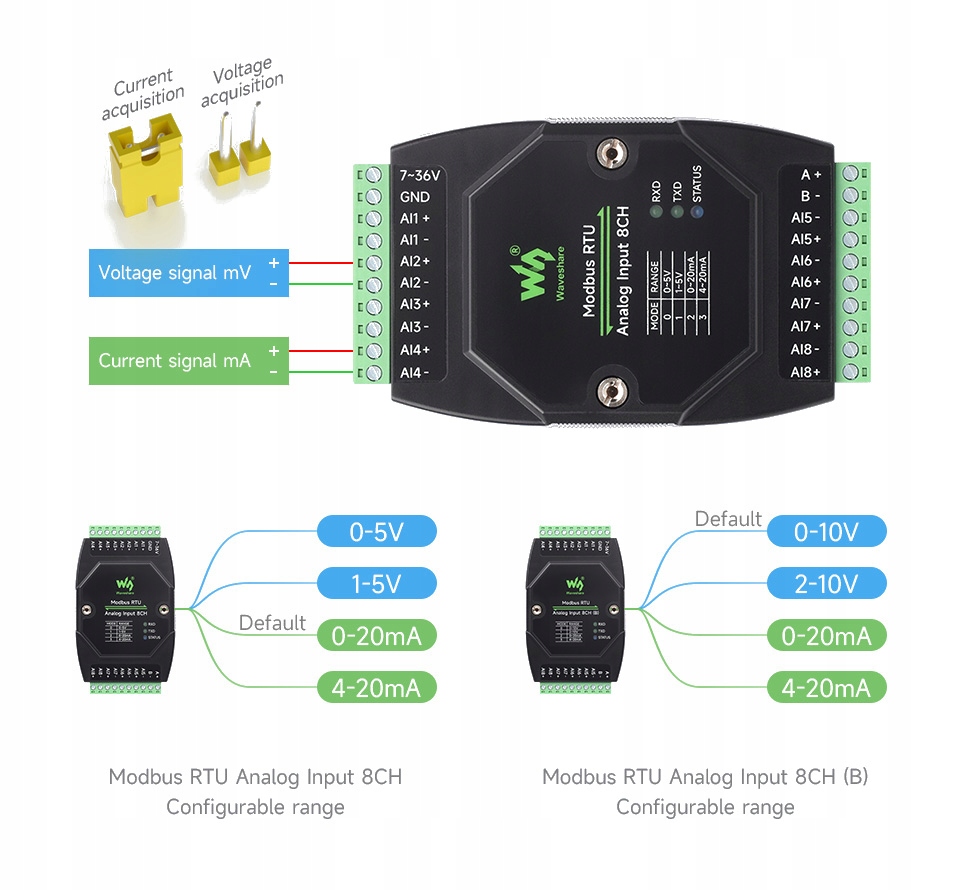

Поддерживает сбор данных по напряжению/току. Широкий диапазон измерений. 8 аналоговых интерфейсов сбора данных. Регистрация напряжения и тока переключается с помощью перемычки. Несколько диапазонов, настраиваемых с помощью программного обеспечения.

Схема подключения

Поддерживает настройку адреса устройства (1–255) для каскадирования нескольких устройств, поддерживает несимметричный/дифференциальный вход, поддерживает одновременный сбор напряжения и тока

Источник питания широкого напряжения, изолированный интерфейс RS485

Встроенный предохранитель и защита от обратного хода с защитой от электростатического разряда для аналогового входа
