Промышленный фрезерный станок с ЧПУ 6 кВт | Рабочая зона 2100x4000 | 2140 ПРОМЫШЛЕННОСТЬ 2.0

Серия INDUSTRY 2.0 — это абсолютная революция в категории фрезерных станков с числовым программным управлением.

Каждая деталь станков этой серии разработана для требовательных производственных условий, где надежность, эффективность и точность обработки имеют решающее значение. Эта серия сочетает в себе промышленное качество изготовления с развитой автоматизацией и стабильной базой, что делает ее идеальной как для промышленных серий, так и для индивидуальной работы.

Усиленная HEAVY DUTY конструкция, гибридные сервоприводы Leadshine EasyServo, точные планетарные передачи и электрошпиндель 6 кВт на керамических подшипниках - все это создает согласованная рабочая платформа, которая действительно повышает эффективность производственного процесса.

INDUSTRY 2.0 — это наиболее промышленно развитая серия станков с ЧПУ в своем ценовом диапазоне, позволяющая работать в несколько смен.

Конструкция HEAVY DUTY

Серия INDUSTRY 2.0 была разработана в конструктивном варианте HEAVY DUTY, предназначенном для интенсивного промышленного использования. Корпус машины изготовлен из стальных профилей с толщиной стенок до 10 мм, что гарантирует исключительную жесткость и устойчивость к механическим деформациям. Вся конструкция сваривается в контролируемых условиях, а затем подвергается процессу снятия термических напряжений, что снижает внутренние напряжения, возникающие в результате термообработки и сварки. Только после этого этапа рама попадает в крупногабаритные обрабатывающие центры с ЧПУ, где точно фрезеруются все базовые поверхности и точки сборки. Такая последовательность технологических процессов напрямую приводит к геометрической стабильности, устойчивости к вибрациям и высокой точности работы всей системы на долгие годы эксплуатации.

Конструкция HEAVY DUTY имеет более плотное, чем стандартное, расположение поперечных профилей, поддерживающих столешницу – это гарантирует устойчивость к деформации рабочего стола даже при интенсивной обработке тяжелых и крупных материалов. материалы. Вариант HEAVY DUTY также включает опоры раздвижных ворот, конструкция которых была заново разработана с учетом более толстых стальных стенок и большей контактной поверхности креплений, что обеспечивает гораздо более высокую точность при многоосной работе, прохождении поворотов и динамическом ускорении.

Технические данные:

• Производитель:CNC Technologies
• Модель: 2140 INDUSTRY 2.0
• Рабочая зона: X - 2100 мм, Y - 4000 мм
• Зазор по оси Z: 300 мм
• Тип работы стол: гибридный, т.е. вакуум + механические направляющие
• Количество вакуумных секций: 8
• Макс. рабочая скорость на медленных проходах: до 33м/мин
• Макс. скорость работы в материале: до 25 м/мин
• Программное разрешение: 0,01 мм
• Механическое разрешение: 0,04 мм
• Электрический шпиндель: 6 кВт, 24000 об/мин на цельнокерамических подшипниках
• Привод: Гибридные сервоприводы Leadshine Easy-Servo с мощностью мощностью 560 Вт со встроенным энкодером с высоким удерживающим моментом 8 Нм (Двойной двигатель по оси Y)
• Приводная передача: Самые точные планетарные редукторы NIDEC SHIMPO
• Шасси: Линейные направляющие PMI 25 мм и каретки со спиральными наклонными полосами с максимальной контактной поверхностью
• Система смазки направляющих: Автоматическая
• Система измерения длины инструмента: Автоматическая
• Система управления: Контроллер NK-105 G2
• Стандартное программное обеспечение CAD/CAM: Artcam Open 2016
• Программное обеспечение CAD/CAM опционально: Vectric Cut 2D PRO (функция входа в рампу, автоматическое NESTING) - дополнительная стоимость 2000 злотых сеть
• Электропитание: 3 фазы, 400 В, 50–60 Гц
• Кабель: Огнестойкий, гибкий и защищенный от деформации
• Размеры машины: 4575 / 2900 / 2185 мм

Максимальный уровень безопасности

• В стандартной комплектации машина оснащена профессиональными защитными световыми барьерами 4 класса защиты.
• Световые датчики обозначают безопасную зону и не допускают проникновения в рабочую зону машины.
• Комплект штатных барьеров в комплекте с машиной обеспечивает защиту рабочего места оператора с одной стороны.
• Необходимое количество сторон для защиты зависит от места расположения машины.
• Дополнительный комплект защитных барьеров (защита следующей стороны машины) - 2500 злотых нетто

Контроллер НК-105 Г2

Контроллер НК-105 Г2 — одна из самых простых в использовании возможных систем управления для начинающих и продвинутых пользователей.

Управление скоростью подачи, регулирование скорости электрошпинделя, установка базовых точек и просмотр координат текущего процесса — лишь часть его функционала.

Система автоматического позиционирования для определения фиксированной, повторяемой базовой точки при загрузке материала.

Подключение для вытяжки (щетка для удаления стружки с опорой для трубы 100 мм) в стандартной комплектации

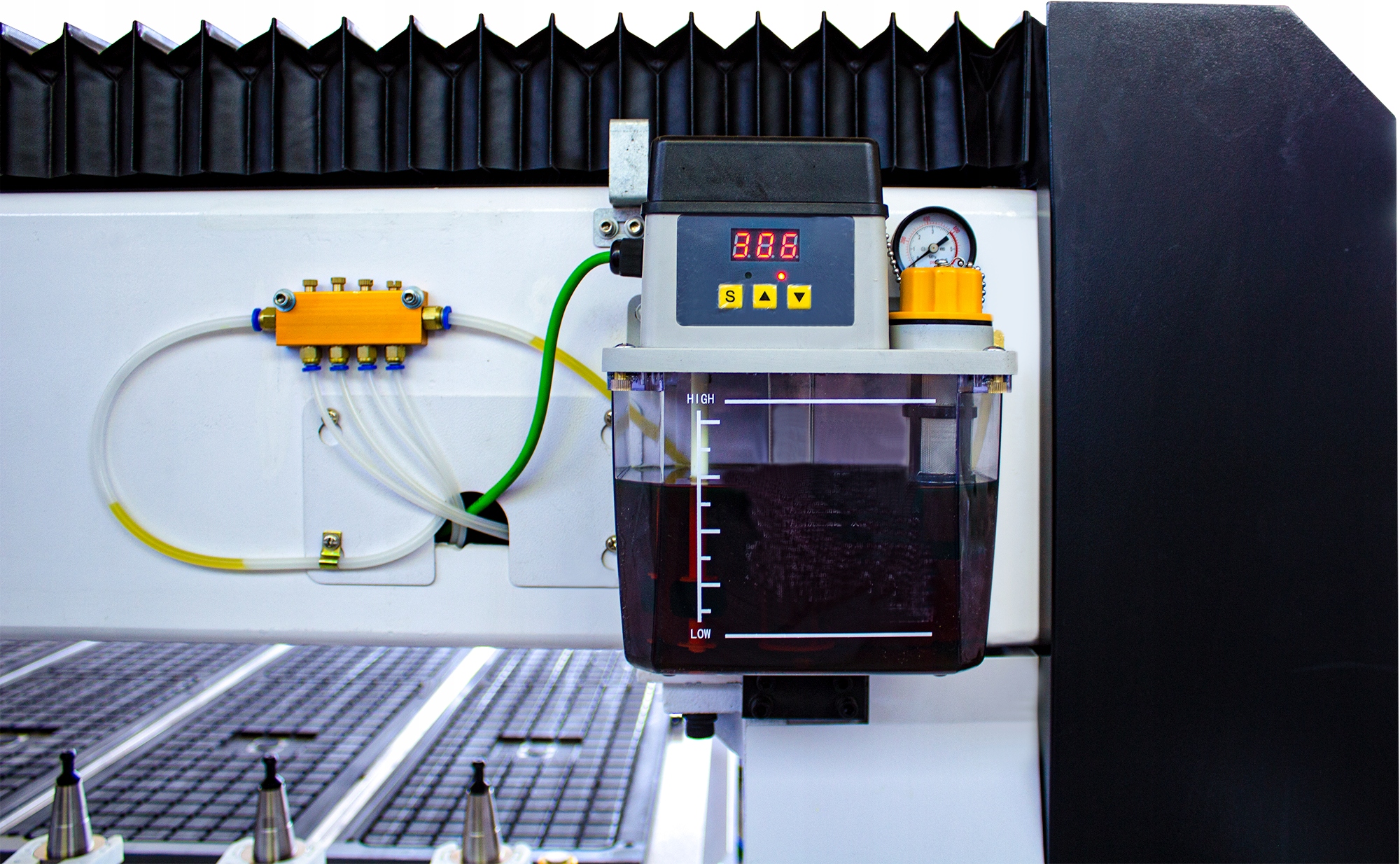

Автоматический насос центральной смазки с возможностью программирования дозы и частоты подачи масла

Схематическое изображение машины с размерами:

Серия INDUSTRY 2.0 для наших клиентов
