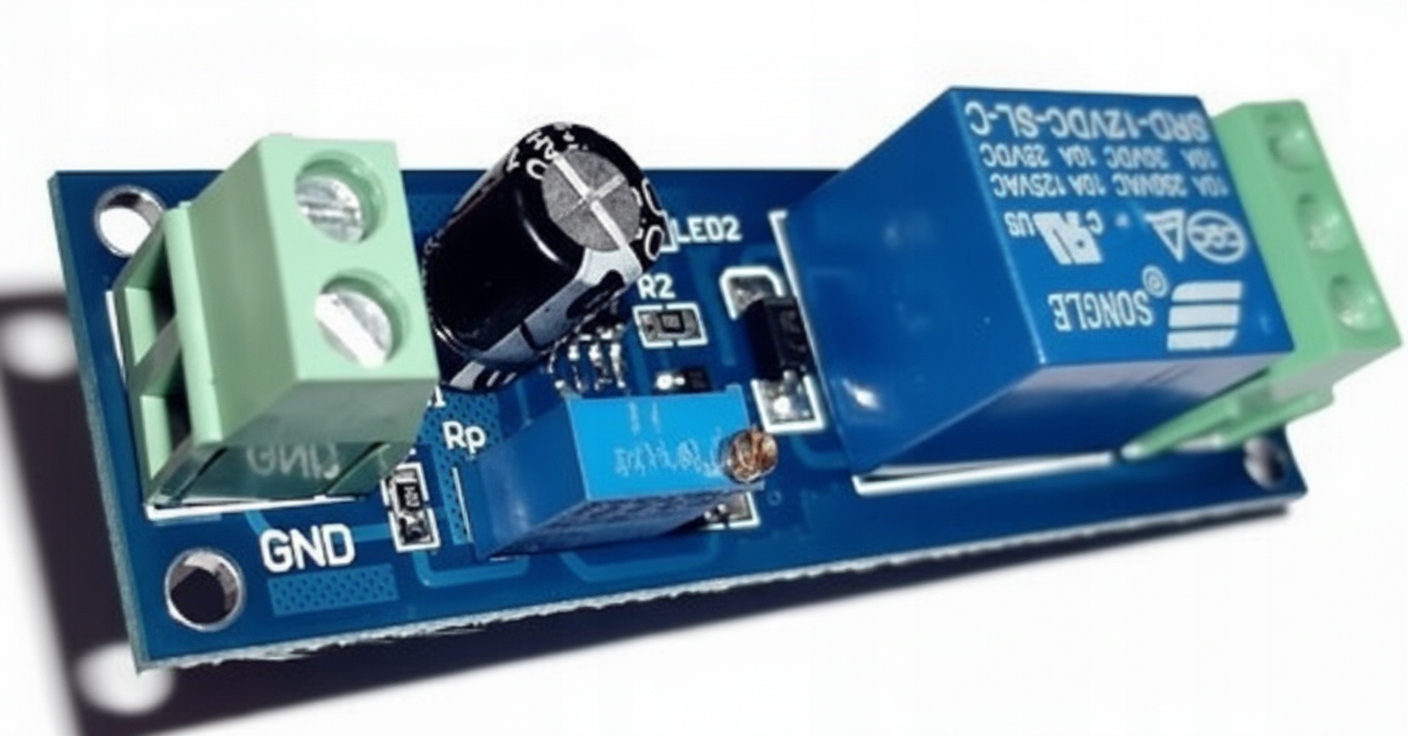

Модуль реле времени ProRock NE555 12 В с регулировкой задержки 0–10 с

Модуль таймера NE555 | Источник питания постоянного тока 12 В | Регулируемая задержка 0-10 с | Релейный выход 10А | Сухие контакты 250 В переменного тока / 30 В постоянного тока | Размеры 68 × 22 × 18 мм

Модуль реле времени ProRock NE555 представляет собой компактную систему задержки, основанную на классическом таймере NE555, работающую в моностабильном режиме. Позволяет получить регулируемую задержку включения нагрузки после срабатывания входа, что используется в установках транспортных средств и системах электроавтоматики.

Модуль оснащен светодиодами, сигнализирующими наличие питания и активный временной цикл, что облегчает диагностику и настройку. Благодаря изолированным контактам реле позволяет управлять нагрузками, питаемыми переменным или постоянным напряжением, в пределах допустимых параметров.

Основные функции

<ул>
  • Моностабильная задержка NE555: система генерирует одиночный временной импульс регулируемой длительности после срабатывания входа.
  • Регулировка времени задержки: время устанавливается с помощью потенциометра, установленного на плате.
  • Релейный выход: Сухие контакты позволяют коммутировать нагрузки переменного и постоянного тока.
  • Светодиодные индикаторы: индикатор питания и индикатор цикла активной задержки.
  • Гальваническая развязка: контакты реле отделены от цепи управления.
  • Приложения в автомобильной промышленности: задержка включения оборудования в транспортных средствах для уменьшения помех при запуске двигателя и снижения пускового тока.

    • Принцип работы

    Модуль работает в моностабильном режиме: после подачи на вход триггерного импульса таймер NE555 формирует одиночный выходной импульс длительностью, задаваемой потенциометром. После завершения временного цикла реле возвращается в исходное состояние. Такая конфигурация позволяет осуществлять автоматическую задержку включения нагрузки без необходимости постоянного поддержания триггерного сигнала.

    Технические характеристики

    <ул>
  • Тип модуля: Моностабильное реле времени NE555.
  • Основная микросхема: NE555
  • Напряжение питания модуля: 12 В постоянного тока.
  • Диапазон регулировки задержки: 0–10 секунд.
  • Тип выхода: реле (сухие контакты)
  • Нагрузочная способность переменного тока: 0–250 В переменного тока, максимум 10 А.
  • Нагрузочная способность постоянного тока: 0–30 В постоянного тока, максимум 10 А.
  • Максимальная мощность нагрузки: до 2200 Вт.
  • Индикаторы: Индикатор питания, Индикатор таймера активного цикла.
  • Размеры модуля (длина × ширина × высота): 68 × 22 × 18 мм (с потенциометром).

    • Примечания

    <ул>
  • Модуль выполняет функцию задержки включения нагрузки после срабатывания импульса.
  • Время задержки устанавливается с помощью потенциометра, установленного на плате, в диапазоне от нуля до десяти секунд.
  • Контакты реле гальванически изолированы от управляющей части – всегда соответствуют допустимым значениям напряжения и тока нагрузки.
  • При управлении индуктивными нагрузками или с большим пусковым током рекомендуется использовать дополнительные защитные элементы (варисторы, ТВС-диоды) и кабели питания соответствующего сечения.

    • Типичное использование

    <ул>
  • Задержка включения электрооборудования транспортных средств (предотвращение помех при запуске двигателя)
