Simple hydraulic connection BB 30 - 24

Production:

Original product of the Hydrolider brand, symbol: 1.60.30.013

Application:

It is widely used in hydraulic systems in agriculture, orchard, forestry, forestry, forestry, forestry, Лесное строительство и широко понятная промышленность.

Соединение с резиновым уплотнением, прикрученное в корпус, например, Насосы, цилиндр, коллектор и т. Д. Он объединяет основные компоненты гидравлической системы с гидравлическими линиями. Дополнительные печати.

Другая сторона намеревалась прикрутить кабель, локоть или другую фитингу. Уплотнение возникает при затягивании на самоодающемся зажимном конусе. На этом этапе никаких дополнительных уплотнений не требуется.

Соединение предназначено только для привинчивания в корпус, не подходящее для подключения двух проводов. Это используется для разъемов, которые можно приобрести на других наших аукционах.

Helpful data:

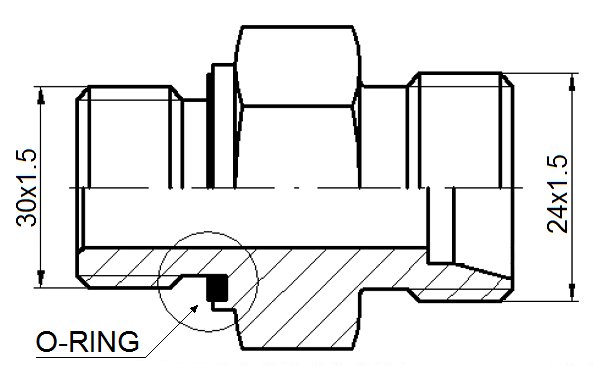

Diameter of the thread M30x1.5 measured with a slide:

• Exterior diameter [mm]: 29.6 - 29.9
• internal diameter [mm]: 28.2 - 28.2 - 28.6

Diameter of the thread M24x1.5 measured with a cable:

• External diameter [mm]: 23.6 - 23.9
• Internal diameter [mm]: 22.2 - 22.6

Технические характеристики:

• Угол зажима конуса: 24 ° (типичный для польской нормы)
• Номинальный диаметр полета: 14 мм
• Поток из корпуса: внешняя метрика 30x1.5
• Поток от кабеля: внешняя метрика: 24x1.5
• . przyłącza: lekka
• Ciśnienie nominalne: 180bar
• Ciśnienie maksymalne: 230bar
• Typ cieczy: olej hydrauliczny

Materiał:

• Stal spawalna, Galwanizowana, Odporna na corrosion
