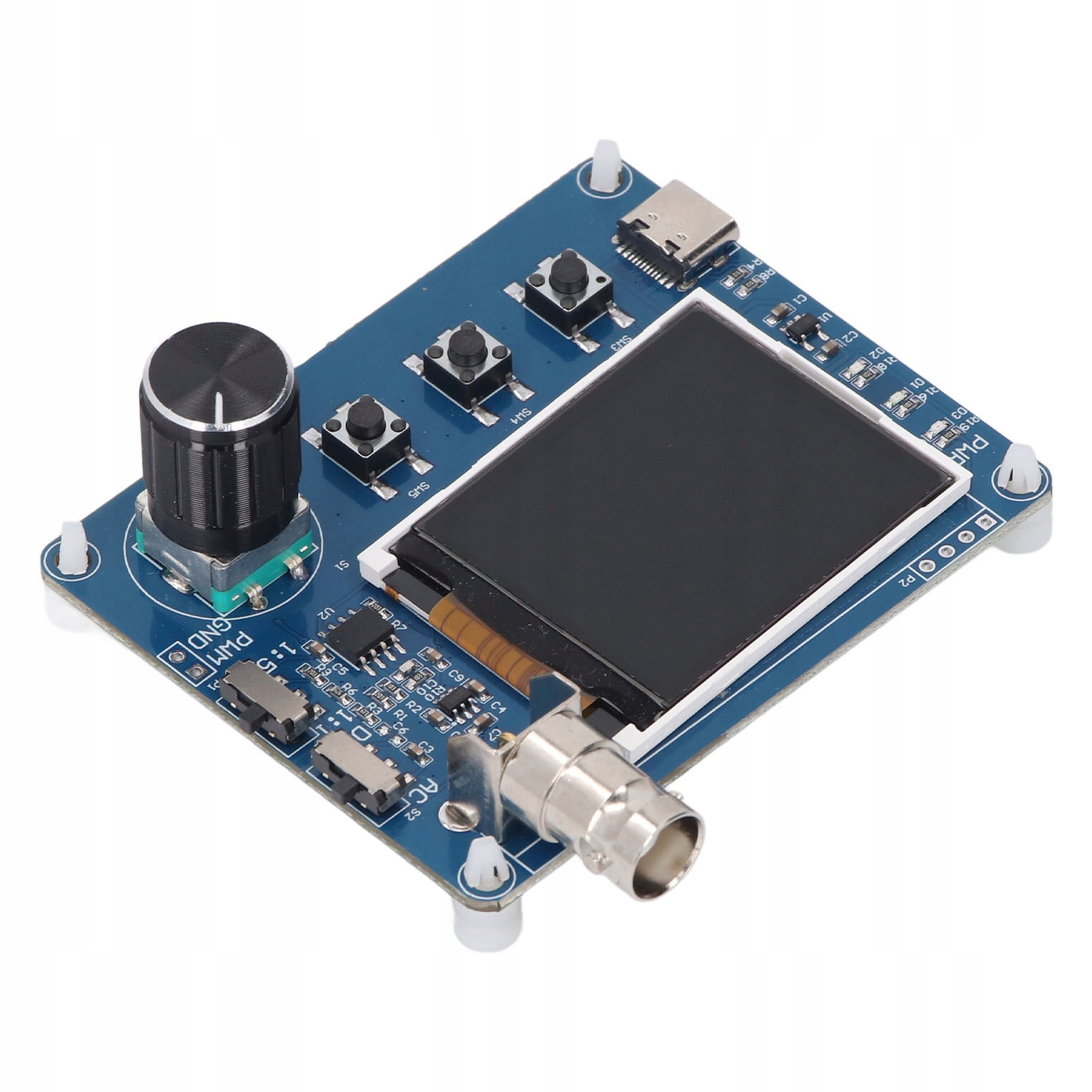

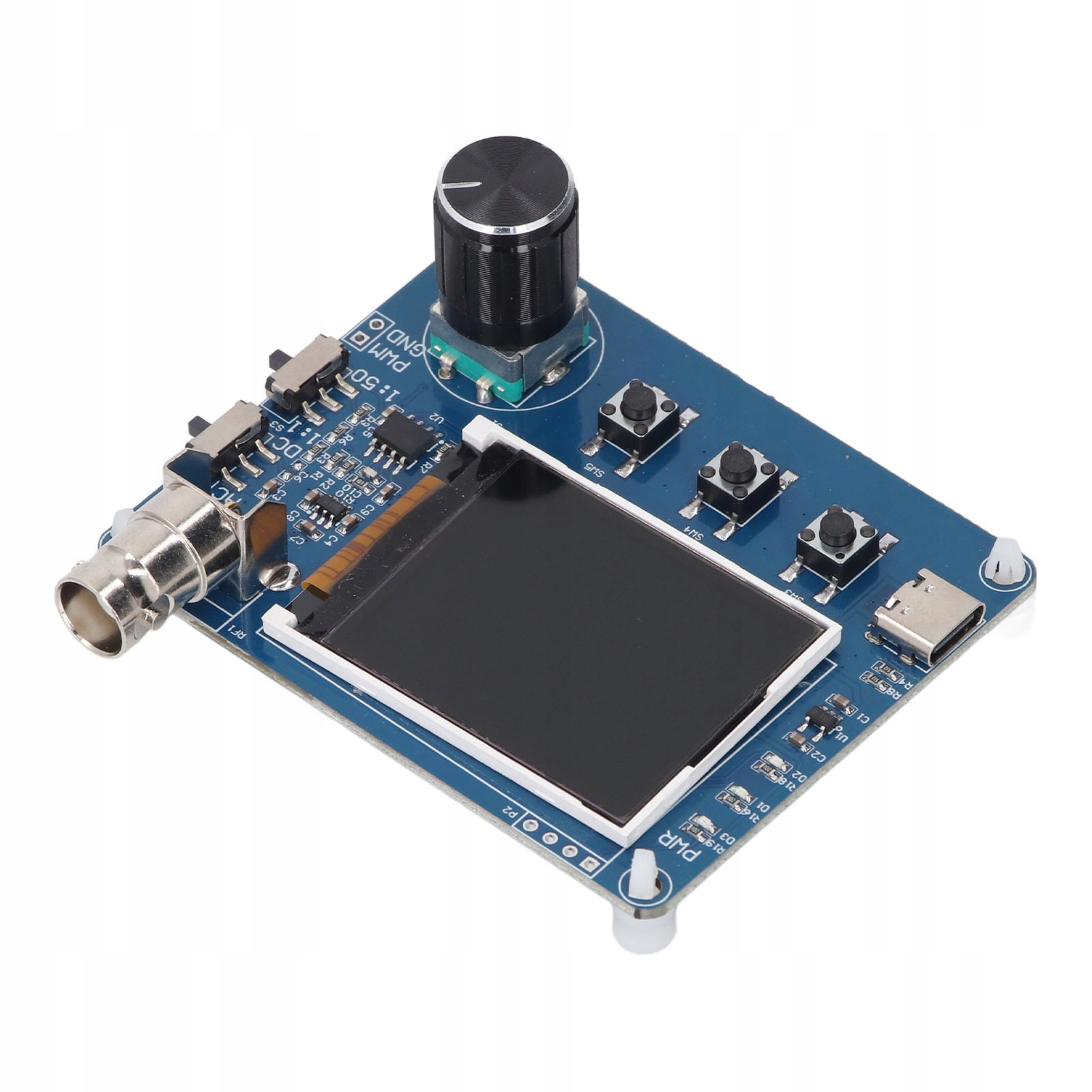

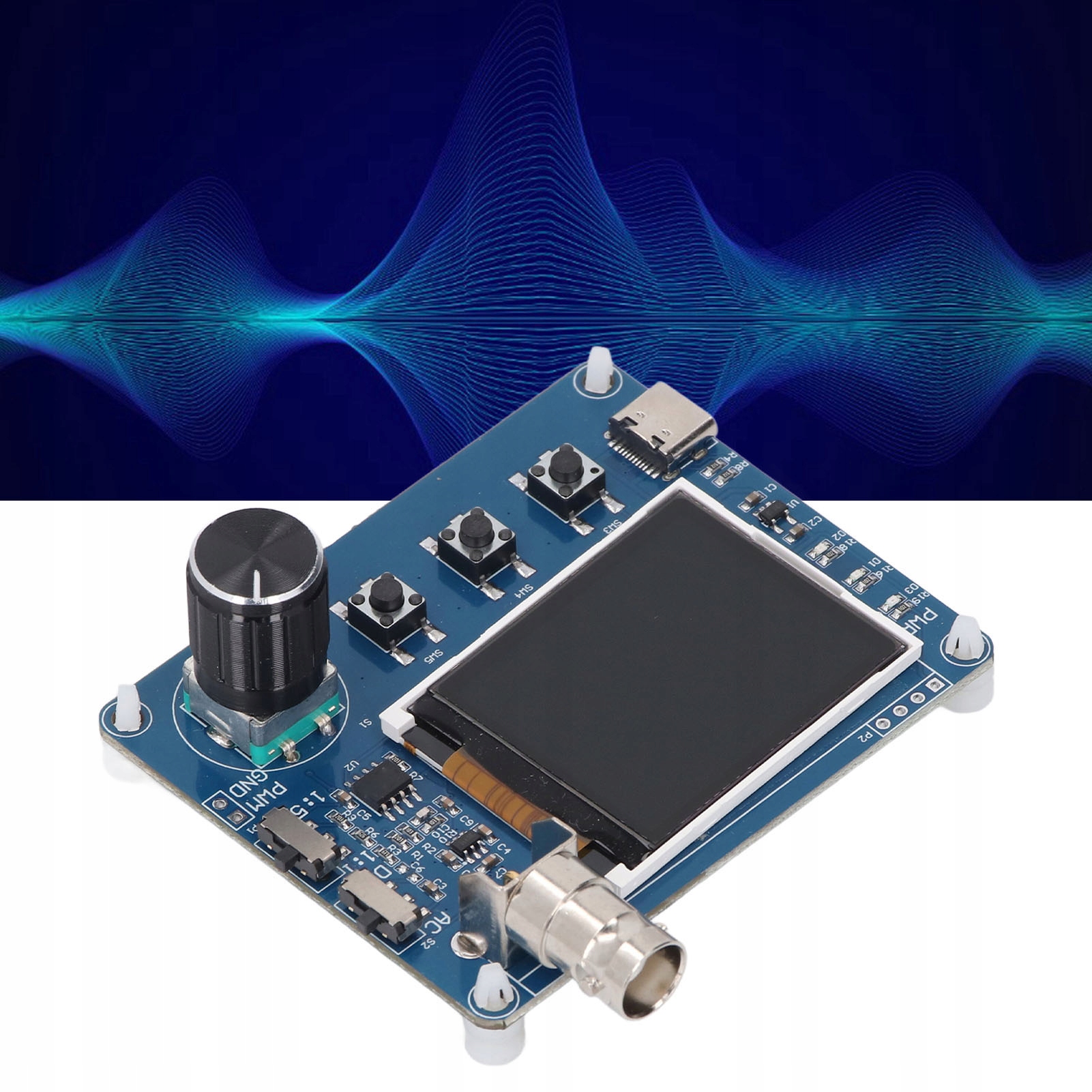

Простой 1,8-дюймовый осциллограф с 10-битным ВЧ ЖК-дисплеем
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 999
Оплачивая «Простой 1,8-дюймовый осциллограф с 10-битным ВЧ ЖК-дисплеем» данный товар из каталога «Диагностические интерфейсы» вы можете быть уверены, что после оформления заказа, доставки в Украину, вы получите именно то, что заказывали, в оговоренные сроки и европейского качества.
Функция:
1. [Простой осциллограф] состоит из схемы аналоговой входной обработки, схемы компаратора частоты LM393, схемы однокристального микроконтроллера STM32F103C8T6, схемы взаимодействия человека и машины, схемы источника питания.
2. [1,8-дюймовый ЖК-дисплей] Он имеет 1,8-дюймовый цветной ЖК-экран, показывающий форму входного сигнала, амплитуду, частоту, отображающий выходное состояние прямоугольного сигнала, частоту, рабочий цикл.
3. [Входной интерфейс BNC] Входной интерфейс одноразового сигнала BNC с максимальным разрешением 10 бит и частотой дискретизации 1 МГц. Можно обеспечить переключение входной связи AD или DC, переключение входного затухания 1:1 или 1:50.

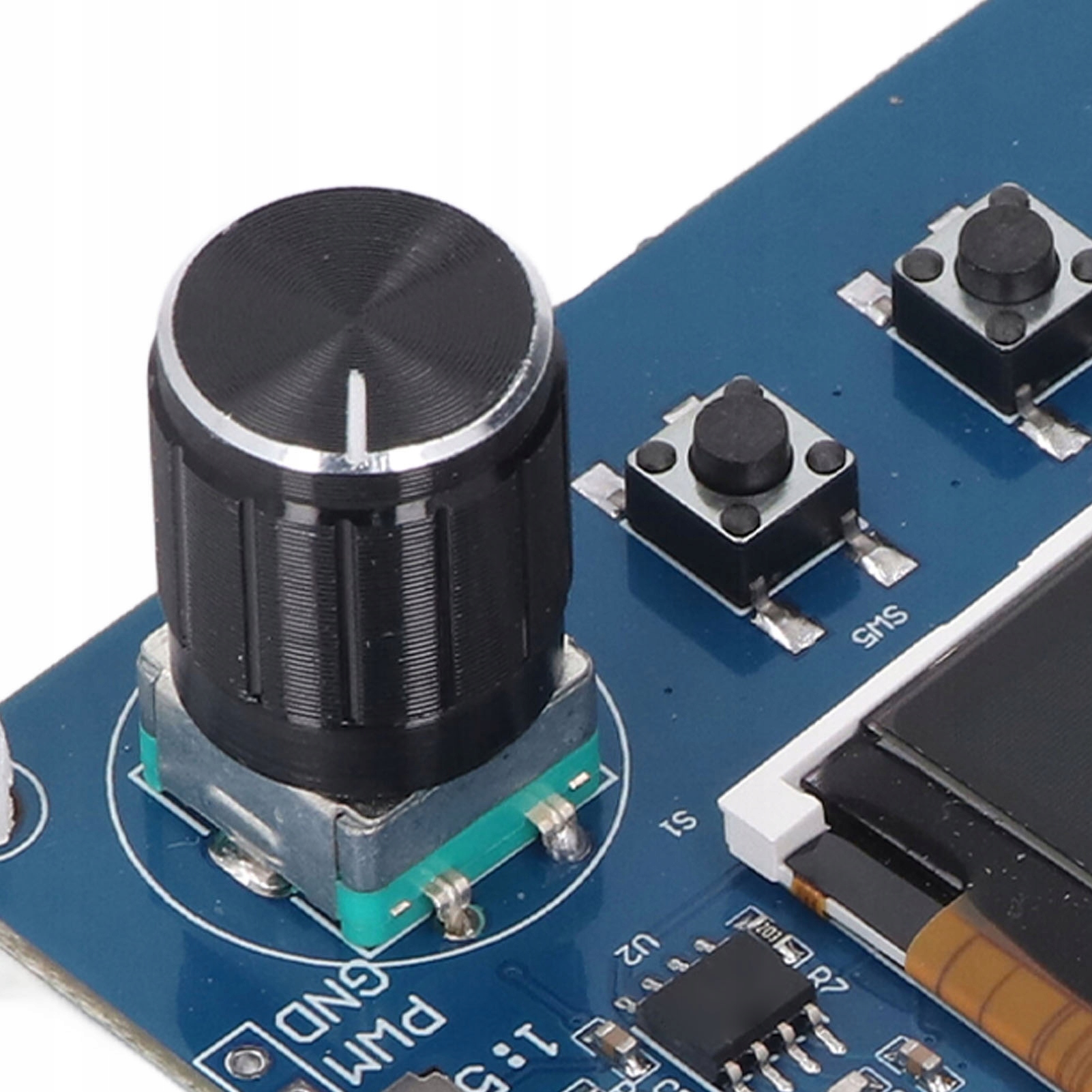

4. [Регулировка ручки] Поворачивая ручку регулировки временной развертки, отрегулируйте степень расширения сигнала на экране для отображения более детальных или широких сигналов.
5. [Выход прямоугольной волны] Односторонний выход прямоугольного сигнала, интерфейс заголовка 2,54. Можно установить выходную мощность ШИМ, частоту ШИМ, рабочий цикл ШИМ с помощью кнопок.
6. [Расширяемая функциональность] Пользователи могут реализовать все функции осциллографа с помощью примеров кода и расширить их.
Спецификация:
- Тип изделия: простой осциллограф
- Материал: печатная плата
- Особенности:
1. Интерфейс BNC, совместимый с обычными осциллографическими пробниками
2. Можно переключать соединение переменного и постоянного тока, можно переключать коэффициенты демпфирования 1:1 и 1:50
3. Имеет выходной сигнал прямоугольной формы, регулируемый рабочий цикл, частоту и включение, выходную амплитуду 3,3 В, диапазон выходной частоты 1 кГц ~ 8 кГц, диапазон выходного рабочего цикла 0% ~ 97%
4. Разрешение 10 бит, частота дискретизации 1 МГц; Диапазон напряжения входного сигнала: ±5 В (режим затухания 1:1), ±220 В (режим затухания 1:50); Диапазон частот входного сигнала 1 кГц ~ 100 кГц (пример кода, если требуется больший диапазон измерения, образец кода может быть изменен для вторичной разработки)
5. Источник питания интерфейса типа C
6. 1,8-дюймовый ЖК-экран
7. Индикатор питания, индикатор выхода ШИМ
Список упаковки:
- 1 прямой осциллограф
- 1 соединительный кабель
