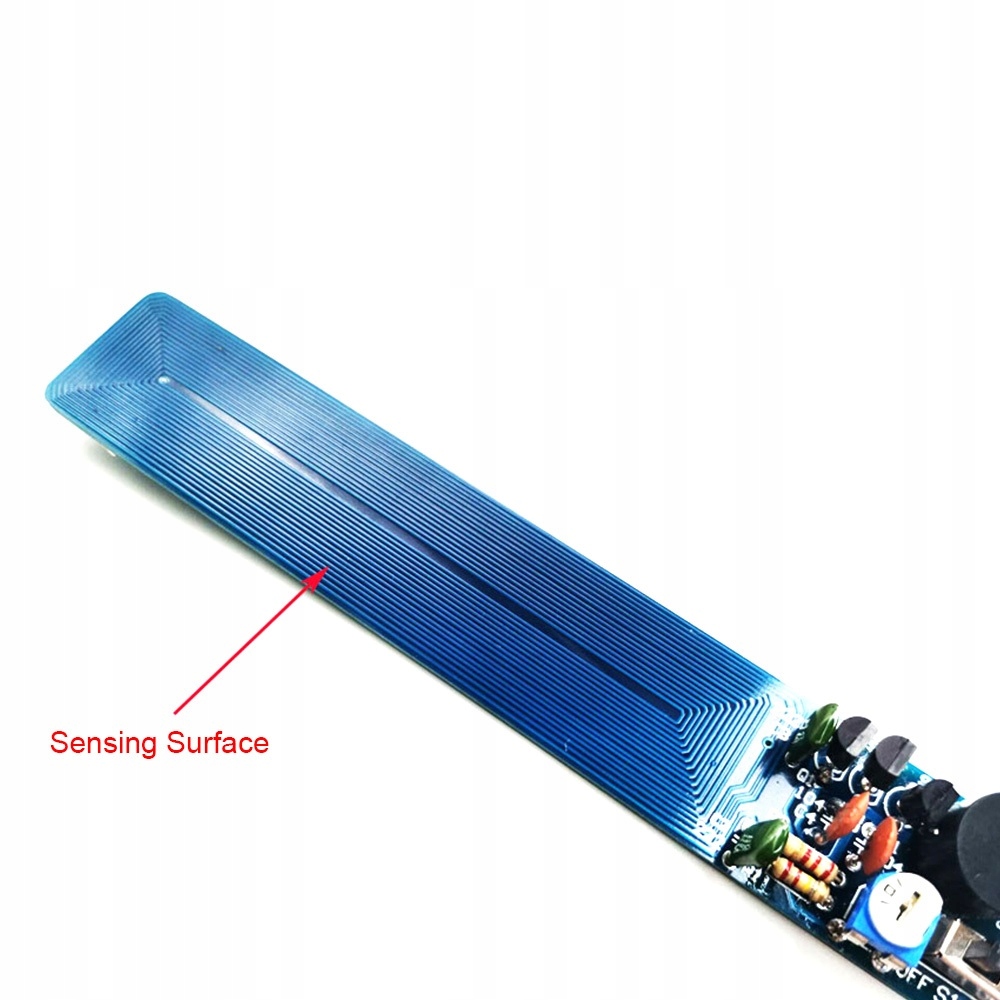

Металлоискатель, металлоискатель, простая конструкция для самостоятельной сборки, обнаруживает металл на расстоянии до 5 см, имеет регулируемую чувствительность срабатывания, обнаружение металла сигнализируется звуковым сигналом.

В комплект входят все необходимые элементы.

Печатная плата Х1

Зуммер 3В Х1

Электролитический конденсатор 100UF25В Х1

Керамический конденсатор 104 X2

Конденсатор из полиэстера 222 X2

Ристор 220K, 0,25 Вт X1

Резистор 2,2K, 0,25 Вт X1

Синий и белый потенциометр 100 Ом X1

Триод 9018 X1

12D07 Выключатель размыкания X1

Держатель батареи 2032 X1

Напряжение питания: 3-5 В постоянного тока

Модель батареи: CR2032 (батарея в комплект не входит)

Размеры: 14,9 x 2,2 см

Инструкция:

Схема сборки системы напечатана на плате. Необходимо обратить внимание на полярность в случае таких элементов, как конденсаторы, диоды, транзисторы. В случае со светодиодами более длинная ножка – это плюс +, у большинства элементов свои параметры описаны на корпусе. Резисторы могут иметь полосовую маркировку; их сопротивление и допуск можно прочитать с помощью калькуляторов, доступных в Интернете, или измерить с помощью мультиметра. Порядок сборки обычно произвольный, в зависимости от планировки, сначала собираем самые мелкие элементы.
