В комплект входит:

• Исполнительное устройство (UW PWP) - 1 шт.
• Исполнительное устройство (UU PWP) - 1 шт.
• Устройство сигнальное (US PWP) - 1 шт.

< b >Если необходимо использовать больше исполнительных и сигнальных устройств, сделайте соответствующую пометку при заказе. Цена исполнительного устройства составляет 150 злотых нетто (184,50 злотых брутто), а сигнального устройства — 150 злотых нетто (184,50 злотых брутто).

Изделие имеет сертификат CNBOP № .063-СШП-0426.

1. ОПИСАНИЕ

Это самое простое решение, не имеющее контроля над установкой управления, распределенной по зданию между исполнительным устройством и исполнительным устройством.

В данном решении в качестве элемента основного используется переключатель, установленный в специальном корпусе, оснащенном независимым расцепителем, а вспомогательные контакты служат для сигнализации состояния сигнализатора и исполнительного устройства.

Мощность, необходимая для срабатывания автоматического выключателя, подается через фазовый триггер, предназначенный для обеспечения энергии для срабатывания расцепителя даже после потери напряжения на одной или двух фазах. Использовался триггер на 230 В переменного тока.

При использовании триггеров на 230 В на исполнительное устройство подается напряжение 230 В, поэтому контакт исполнительного устройства и сигнальные лампы работают при 230 В переменного тока.

2 . ТЕХНИЧЕСКИЕ ДАННЫЕ

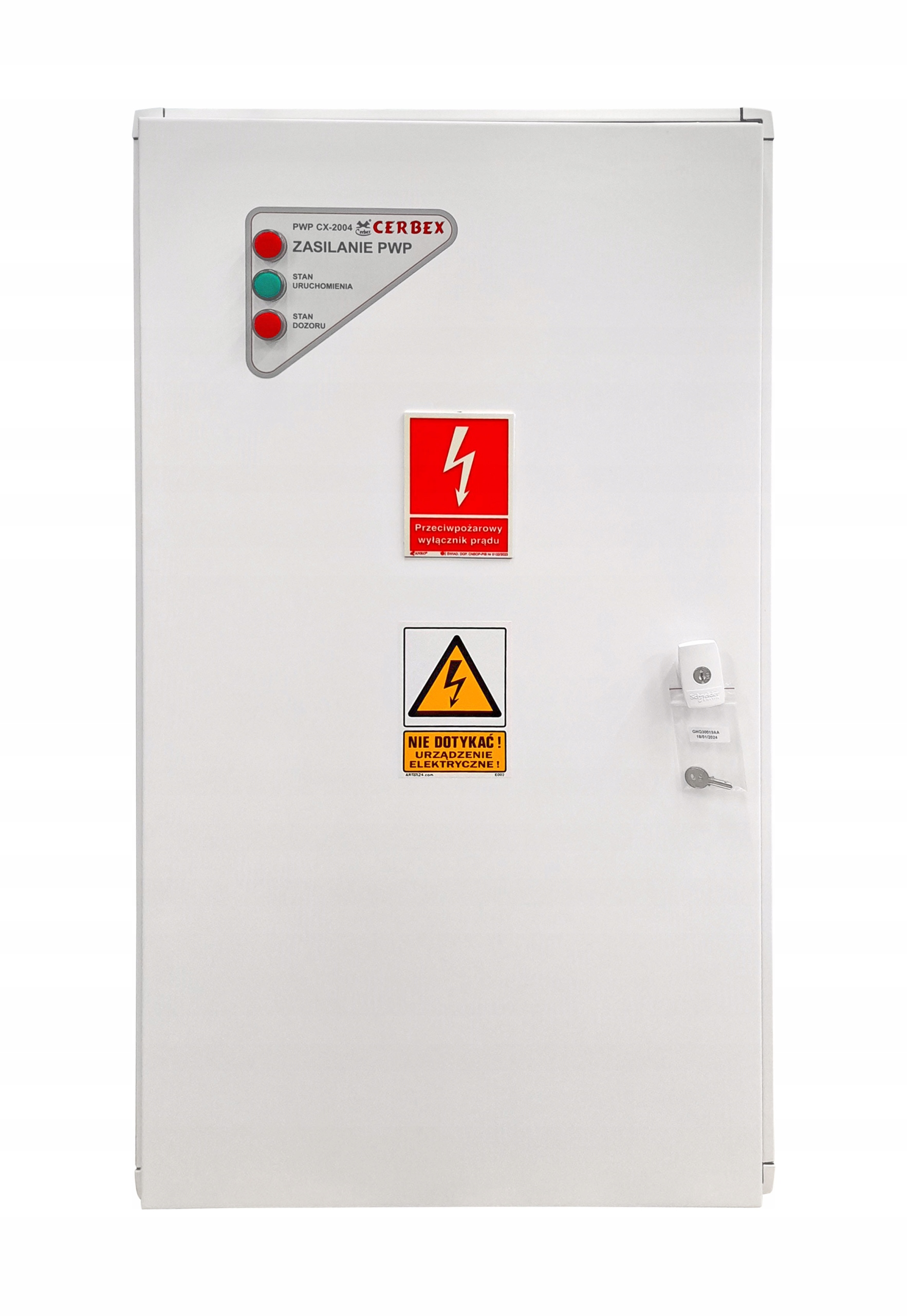

PWP CX2004-R-3P-630A-BK-OSDP-KS1

1.1 Корпус (внутренние):

Класс окружающей среды 1 (устройства предназначены для использования внутри зданий), степень защиты корпуса IP 30, диапазон рабочих температур от -5oC до +40oC.

Максимальные размеры: [ ширина 600] x [высота 1250] x [глубина 260]

1.2 Исполнительное устройство

Q1: (подход кабеля снизу: макс. 2x5x240 мм2)

• Номер детали: Описание
• C633630S: NSX630NA AC 3P3D 630A NA
• Тип продукта или компонента: Выключатель-разъединитель
• Количество полюсов: 3P
• Номинальный ток: 630 А
• Другие параметры: https://www.se.com/pl/pl/product/C633630S/
• Система электропитания и автоматизации: CX2004
• Триггер: Перенапряжение 230 В переменного тока.

1.3 Сигнальное устройство PWP для США, тип SO/PWP-230V, (Класс окружающей среды 2, устройство IP54, предназначенное для установки вне помещений). применение)

1.4 Исполнительное устройство UU/PW-230V PROMET KK-PPOŻ_PPWP (06.2022), (Класс окружающей среды 2, устройство IP54, предназначенное для использования вне помещений)

3. УСЛОВИЯ ГАРАНТИИ

Для противопожарного выключателя PWP CX2004.

1. ЦЕРБЕКС СП. z.o.o. в Кросно (далее – «Производитель») гарантирует корректную работу производимых устройств (далее – «Продукция») в соответствии с описанием, содержащимся в руководстве по эксплуатации и техническому обслуживанию или Технической и эксплуатационной документации.

2. Для выпускаемых противопожарных выключателей CX2004. Производитель предоставляет гарантию сроком на 24 месяца с момента приобретения Товара.

3. Гарантия действительна при соблюдении следующих условий:

а) Изделия установлены, используются и эксплуатируются в соответствии с положениями документации, предоставленной Производителем.

b ) Никакие структурные изменения или ремонт Продуктов не производились самостоятельно.

c) Установленный Продукт периодически (не реже одного раза в год) обслуживается авторизованной сервисной службой Производителя. , и эти действия документируются с момента запуска продукта.
