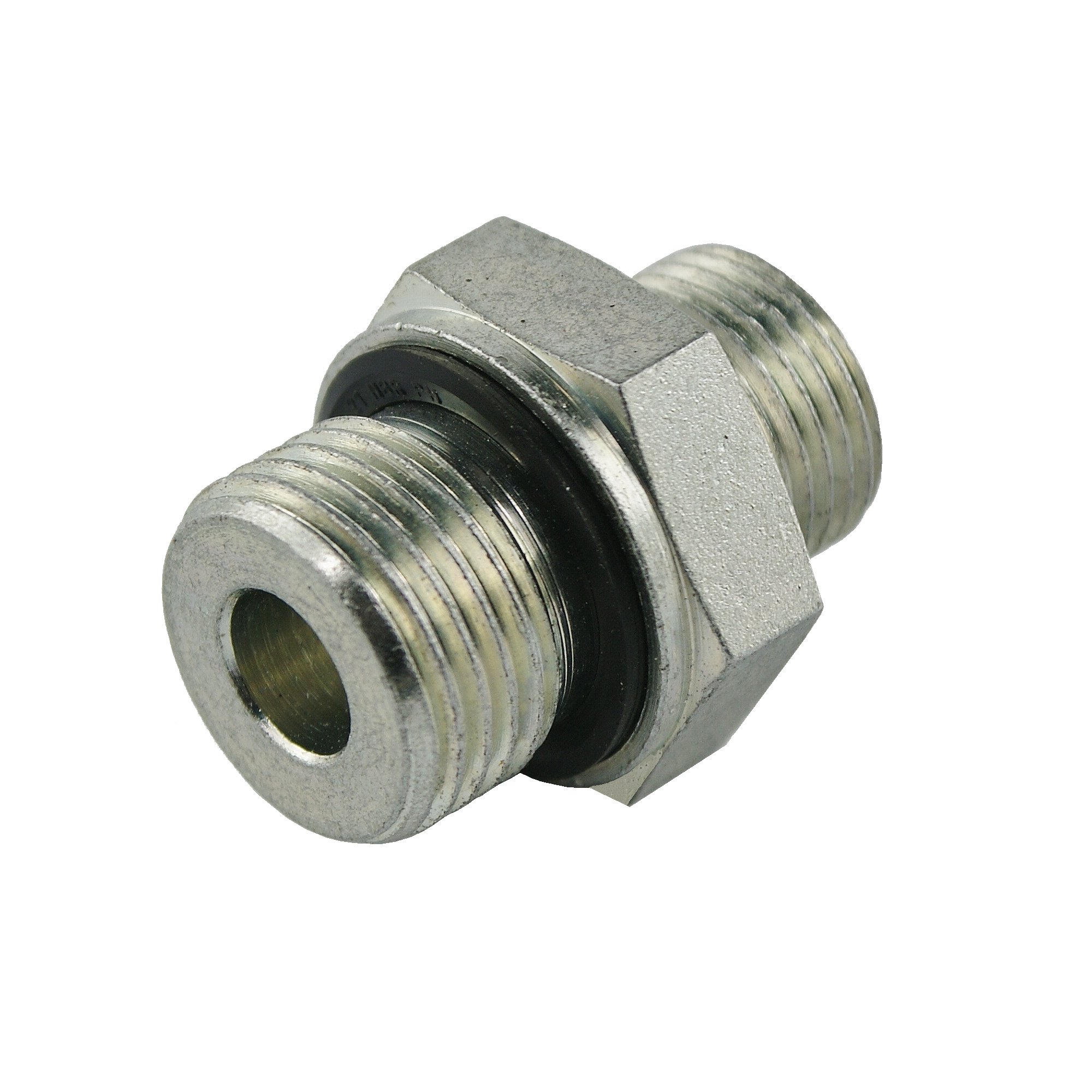

ПРЯМОЕ ГИДРАВЛИЧЕСКОЕ СОЕДИНЕНИЕ BB 16 - 16

Производство:

Оригинальный продукт марки Hydrolider, условное обозначение: 1.60.22.006

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и промышленности в целом.

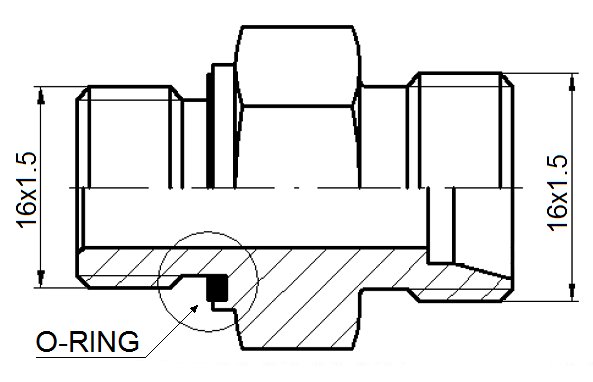

Соединение с помощью резинового уплотнения , ввернутые в корпус, например, насос, цилиндр, распределитель и т. д. Соединяет основные компоненты гидравлической системы с гидравлическими линиями.

Сторона, предназначенная для ввинчивания в корпус, имеет уплотнение ED, дополнительные уплотнения не требуются. необходим в этом месте.

Другая сторона предназначена для прикручивания трубы, колена или другого соединителя. Уплотнение происходит при навинчивании на самоуплотняющийся зажимной конус. Использование дополнительных уплотнителей здесь также не требуется.

Соединение предназначено только для ввинчивания в корпус. Не подходит для соединения двух проводов. Для этого используются коннекторы, которые можно приобрести на других наших аукционах.

Полезные данные:

Диаметр резьбы М16х1,5 измерен штангенциркулем. :

• Наружный диаметр [мм]: 15,6–15,9
• Внутренний диаметр [мм]: 14,2–14,6

Технические данные:

• Угол зажимного конуса: 24° (типичный для польского стандарта)
• Номинальный диаметр прохода: 10 мм
• Резьба со стороны корпуса: внешняя метрическая 16х1,5
• Резьба со стороны кабеля: внешняя метрическая 16х1,5
• Версия подключения: лёгкая
• Номинальное давление: 180 бар
• Максимальное давление: 230 бар
• Тип жидкости: гидравлическое масло

Материал:

• Сталь свариваемая, оцинкованная, коррозионностойкая
