Новая - более универсальная версия. Он позволяет управлять различными типами приводов, заслонок и горелок.

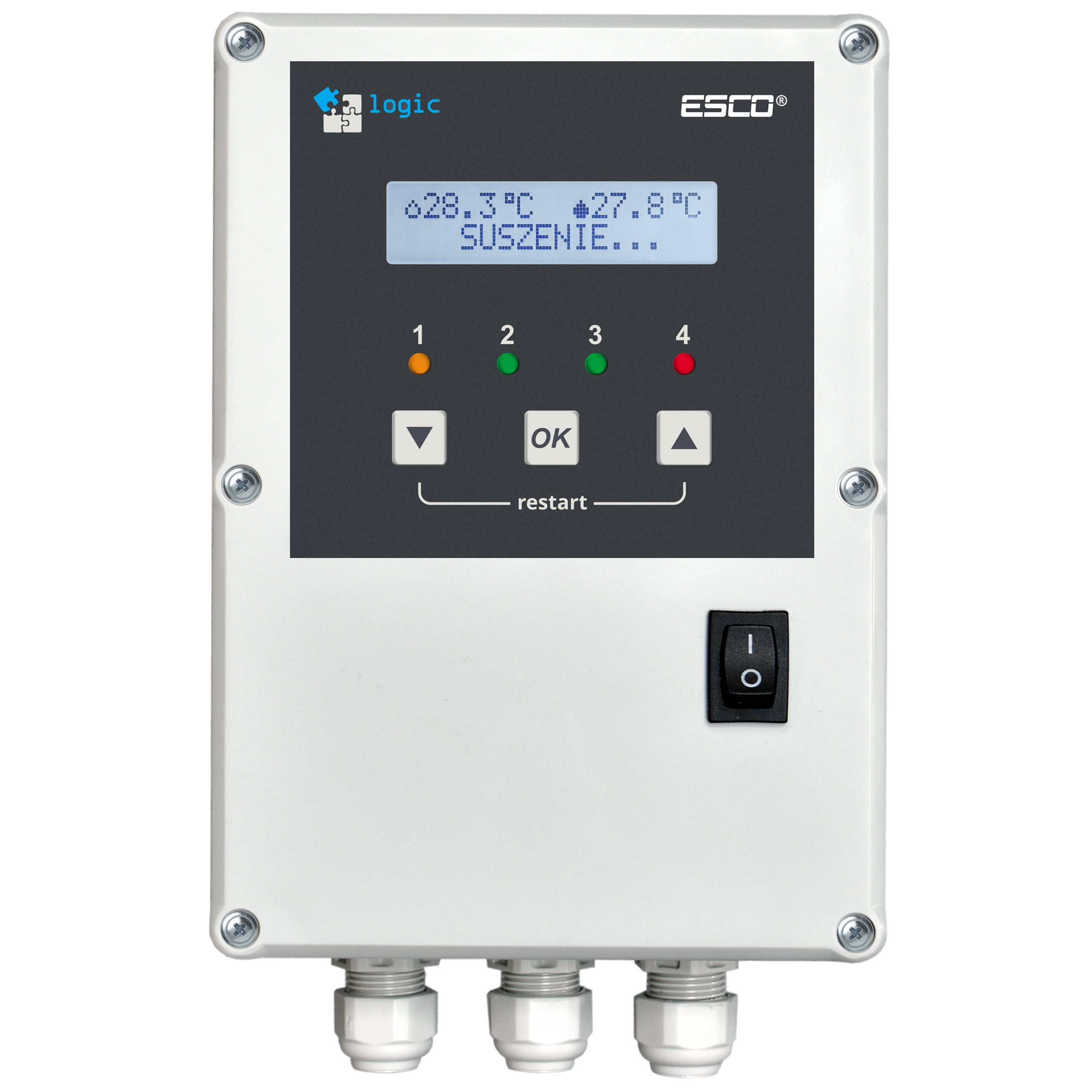

Контроллер ССТ-2 предназначен для управления процессом сушки табака. В стандартной комплектации он оснащен двумя датчиками температуры и двумя управляющими выходами - реле.

На основе температур сухого и мокрого термометра (психометра) он позволяет независимо управлять нагревательным устройством (газовая, масляная печь или электрическое) и приводом заслонки (выпуск пара – сушка).

Использование контроллера позволяет добиться повторяемого качества сушеной травы. . Настройки температуры изменяются в соответствии с алгоритмом работы, что позволяет избежать резких повышений температуры и заваривания или протечек партии.

Работа сушилки полностью автоматическая. В зависимости от настроек и исходной влажности загрузок процесс сушки может длиться от нескольких до нескольких дней.

Мы также разрабатываем специальные контроллеры для камер сушки табака с учетом различного повышения температуры в зависимости от стадии сушки и требований клиентов. Контроллер может быть оснащен несколькими датчиками температуры и несколькими релейными выходами.

Устройство может быть использовано для:

• управления работой табачной сушилки
• поддержания высоких значений влажности (в местах, где традиционные гигростаты выходят из строя путем компенсации водяной пар)
• как измеритель психометрического значения/влажности

Опциональный третий датчик температуры защищает партию от заваривания или перегрева.

1/ Схема подключения контроллера сушилки SST-2

Привод с пружиной (с автоматическим возвратом) для открытия заслонки при 230В~ (наиболее распространённый вариант) ) - после снятия напряжения с клемм актуатора заслонка закрывается сама.

Управление печью возможно в зависимости от подключения: под напряжением или без напряжения, НО контакт.

-------------- ------------------------------------ -------------- --------------------------

2/ Подключение схема Контроллер сушилки SST-2 с экономичным приводом

Контроллер управляет закрытием и открытием заслонки. Данная версия позволяет использовать дешевый привод для входных ворот.

Управление печью возможно в зависимости от подключения: под напряжением или без напряжения замыкающий контакт.

• Диапазон измерения:
  • b> -50°C...+150°C
  • Разрешение: 0,1°C< /li>
  • Погрешность: +/-1°C
  • Условия эксплуатации: 0...60°C; 20...85% относительной влажности (без конденсации)
  • Входы: Датчик температуры NTC 5 кОм при 25°C x 2
  • Выход управления : 2 реле 10А,
  • Дисплей: ЖК-дисплей с подсветкой 2x16 символов
  • Питание: 230В~ +/-10%

Этап I Прогрев/Нагрев сушилки

• Сушка — температура, при которой происходит переход к следующему этапу, например: 30,0°C
• Twet — температура, при превышении которой привод откроется и выпустит лишний водяной пар, например: 28,0°C

Стадия II — Сушка

Затем следует достижение значений Tтач в сушильной камере.

На этапе II температурные параметры постепенно увеличиваются в соответствии с настройками.

• Ча УВЕЛИЧЕНИЕ (0,5...9,5 °C/час)
• УВЕЛИЧЕНИЕ Tweet (0,5...9,5°C/час)

Медленное увеличение настроек значения вызывает соответствующий контроль работы печи, горелки и привода. Время этапа зависит от величины повышения сухой температуры и конечной сухой температуры. Это может длиться от нескольких минут до нескольких дней.

Этап III – Окончание процесса

Контроллер поддерживает постоянную значения температуры

• Конечная температура сухого воздуха
• Конечная температура влажного воздуха (также максимальное значение второй пробки)

Стандартное оснащение:

• руководство на польском языке.

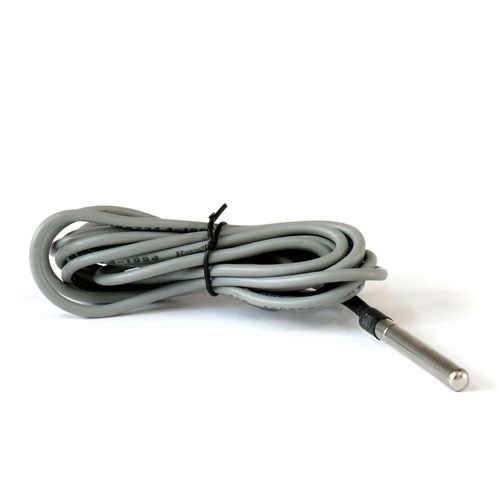

• Два датчика температуры (нержавеющая сталь 6х50 мм) – кабель датчика можно удлинить до 80м

Дополнительное оборудование:

• третий датчик температуры (защита работы печи)
• GSM-модуль - дистанционное считывание температуры по SMS

Дополнительное оборудование:

По вашему желанию мы можем оснастить контроллер SST GSM-модемом, благодаря чему появится возможность связи с Сушилкой. посредством СМС

Отправляя СМС с содержанием «инфо» мы получим информацию о:

• текущем этапе работа контроллера: например: Этап: 1/3
температура сушки в сушилке Т1
• температура влажного воздуха в сушилке Т2
• дополнительная температура от 3-го датчика температуры T3
• Установка влажной температуры N1
• Установка сухой температуры N2

Пример сообщения содержание:

SST2: T1=25,5'C T2=25,0'C T3=25,1'C N1:25,1'C N2:22,7'C Стадия: 1/3
